اگر بخواهیم تعریف مختصری از دستگاه کلرزن ارائه دهیم، عبارتست از یک سیستم اتوماتیک کلرزنی برای افزودن کلر به آب آشامیدنی به منظور گندزدایی آب. فرآیندهای مختلفی می توانند برای دست یابی به سطوح ایمن کلر در آب آشامیدنی مورد استفاده قرار گیرند. برای این منظور کلر به شکلهای گوناگونی از قبیل گاز فشرده، محلول هیپوکلریت سدیم (NaOCl) یا هیپوکلریت کلسیم جامد (Ca (OCl)₂) وجود دارد.

کلرزن ها در یک دسته بندی کلی به دو دسته کلرزن گازی (کلریناتور) و کلرزن مایع (هیپوکلریناتور) تقسیم بندی میشوند که در ادامه به آنها پرداخته شده است.

شرکت مهندسی مهاب آماده طراحی، اجرا، نصب و راه اندازی و تعمیرات کلیه سیستمهای تزریق کلر مایع و گازی میباشد.

کاربرد دستگاه کلرزن

استفاده از کلر ارزان ترین روش گندزدایی آب است. کاربرد کلر گازی ارزان تر و موثرتر از هیپوکلریت کلسیم یا سدیم است. اما یکی از ایرادات استفاده از کلر گازی امکان آلودگی محیط زیست و به ویژه مسمومیت کارکنان تصفیه خانه است. کلر بلافاصله پس از ورود به آب تجزیه شده و اسید هیپوکلروس و ین اکسید کلر تولید می‌کند. در تصفیه خانه‌های بزرگ عموما از کلر مایع و در تصفیه خانه‌های کوچک معمولا از ترکیبات کلردار استفاده می‌کنند. برای انتقال کلر از لوله‌های چدنی ریز دانه و یا لوله‌های پلاستیکی PVC می توان استفاده کرد.

دستگاه‌های کلریناتور برای ضد عفونی آب آشامیدنی و استخرهای شنا، کنترل بو و جلوگیری از رشد لجن و موجودات ریز آبزی طراحی شده اند. همچنین در برجهای خنک کننده آب، سیستمهای گردش آب و سیستمهای خدمات آبرسانی میتوان از آنها استفاده کرد. دستگاه‌های تزریق کلر را می توان در کشتیهای مسافربری، اردوگاه‌ها، مراکز ورزشی و مراکز درمانی نیز به کار گرفت.

انواع کلرزن یا پکیج تزریق کلر

دستگاه‌های کلرزنی آب به دو دستهکلی تقسیم می‌شوند:

• کلرزن گازی که معروف به کلریناتور است.

• کلرزن مایع که اصطلاحا به آن هیپوکلریناتور نیز گفته می‌شود. در این نوع کلرزن‌ها، هیپوکلریت کلسیم با آب مخلوط شده و محلول حاصل به آب تزریق می‌شود.

کلرزن مایع (هیپوکلریناتور)

پرکلرین (با نام تجاری HTH) به فرمول شیمیایی هیپوکلریت کلسیم که معمولا 70% ان ماده موثر گندزدا و 30% مواد نگهدارنده آهک است به صورت پودر یا گرانول سفید رنگ در بازار وجود دارد. پودر پرکلرین را به میزان معین در مقدار آب معین حل میکنند تا شیر کلر مایع تهیه شود سپس این کلر مایع از طریق هیپو کلریناتور به سیستم خط انتقال تزریق می‌شود.

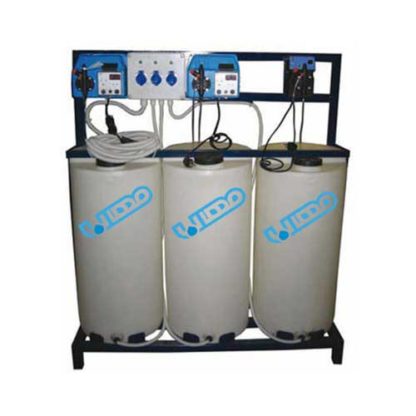

این دستگاه تزریق کلر مایع شامل پمپ تزریق از نوع دیافراگمی با پوشش مقاوم در برابر خوردگی و عموما از جنس PVC / PE در ظرفیتهای مختلف بر مبنای لیتر بر ساعت و فشار کاری بر مبنای Bar محاسبه، طراحی و ساخته می گردد. این سیستم دارای شیلنگ مکش از داخل مخزن و شیر تزریق بر روی خط می‌باشد و می توان بصورت کاملا دقیق و محاسباتی میزان تزریق کلر را اندازه گیری و کنترل نمود. برند پمپهای تزریق از بهترین تولید کنندگان کشورهای اروپایی در نظر گرفته شده است.

در این سیستم مخازنی از جنس پلی اتیلن به همراه الکتروموتور اروپایی و شافت و پروانه ضد زنگ جهت اختلاط کلر و آماده سازی سیستم کلرزنی در نظر گرفته شده است. در بعضی از مدلها می توان از سیستمهای تزریق و مجهز به سنسور اندازه گیری online کلر آزاد (کلر باقی مانده در آب) استفاده نمود. در صورت در خواست می توان سیستم را به رله آلارم و رله شیر سلونوئیدی به منظور تنظیم میزان تزریق کلر مجهز نمود.

جهت افزایش و یا کاهش میزان کلر تزریقی به شبکه آب می توان با چرخاندن پیچ دبی پمپ تزریق (فقط در زمان روشن بودن پمپ) از صفر تا 100 درصد میزان تزریق را افزایش یا کاهش داد. در صورت عدم جوابگویی پیچ دبی می توان با کم و یا زیاد ریختن پودر کلر، به داخل مخزن دستگاه، میزان تزریق کلر را تنظیم کرد.

بخشهای مختلف دستگاه کلرزن مایع

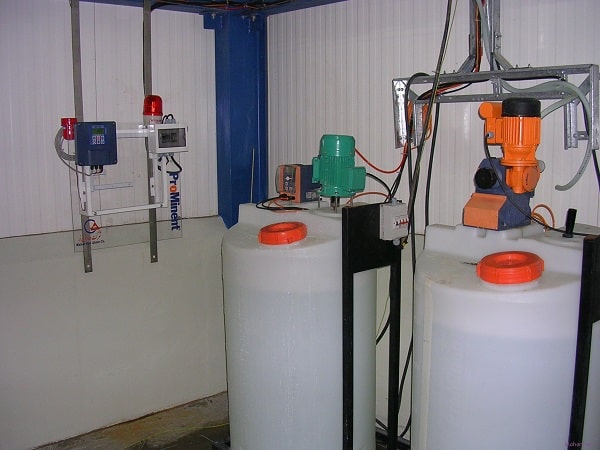

در دستگاه کلرزن مایع، کلر مایع از طریق پمپ تزریق یا دوزینگ پمپ به آب تزریق میشود. بسیاری از مواد شیمیایی مثل هیپوکلرید سدیم و کلسیم به حالت مایع بوده و برای تزریق این مواد به آب از هیپوکلریناتور استفاده میشود.

به صورت استاندارد در ساخت یک سیستم کلریناتور مایع از تجهیزات زیر استفاده میشود.

• پمپ تزریق کلر
• مخزن پلی اتیلن مطابق با آب مصرفی
• گیربکس و الکتروموتور
• شفت استیل یا فلزی با پوشاننده پلی اتیلن
• تابلو برق تجهیز شده به تایمر اتوماتیک همزن
• لوله کشی و اتصالات از جنس PVC
• شاسی فلزی با پوشش استیل ضد زنگ یا اپوکسی

کلرزن گازی

در کلر زنی بصورت گازی در بدو شروع، کلر در دمای بالا و فشار پایین به مایع و پس از آن بوسیله تبخیر کننده تبدیل به گاز میشود و در نهایت درون کپسولهای مخصوصی که طراحی شده اند نگهداری میشود. سپس به وسیله پمپ جهت ضد عفونی و گند زدایی به درون آب تزریق میشود.

کلریناتور شامل دستگاه تزریق دیواری اتوماتیک به همراه دستگاه وکیوم رگلاتور و نیز دستگاه انژکتور به همراه بوستر پمپ و دستگاه تعویض کننده و دستگاه آنالایزر جهت نشان دادن میزان کلر باقی مانده به همراه پمپ نمونه گیری و تابلوی فرمان و نیز سیلندر گاز می‌باشد.

در سیستم کلرزن گازی سیستمهای آشکارساز گاز کلر (دتکتور)، سیستم اندازه گیری آنلاین کلر (آنالایزر) و سیستم خنثی ساز گاز کلر (اسکرابر) و سیستمهای اتوماتیک تزریق کلر با استفاده از شیر برقی و افزودن سیستم اندازه گیری پرتابل کلر، PH، کدورت , هدایت الکتریکی , و دیگر پارامترها بر اساس نیاز مشتری اعلام می گردد.

دستگاه کلر زن گازی از 3 قسمت زیر تشکیل شده است.

• کلریناتور
• انژکتور
• کپسول

موارد کاربرد کلرزن

1. جهت گندزدایی، میکروب زدایی و ضد عفونی آب
2. استفاده از کلر زن برای استفاده بعد از دستگاه تصفیه آب صنعتی یا آب شیرین کن صنعتی
3. برای ضد عفونی و گند زدایی آب استخر
4. تزریق مواد ضد رسوب جهت جلوگیری از تشکیل رسوب درون چیلر ها و بویلر
5. تزریق مواد ضد رسوب به دستگاه تصفیه آب صنعتی
6. بمنظور کاهش آلایندگی (BOD) بعد از پکیج تصفیه فاضلاب.

کلرزن استخر

استخرهای شنا باید به صورت مداوم تمیز شوند تا از رشد باکتری ها، قارچ ها و جلبک ها در دیواره‌ها و کف استخر جلوگیری شود. برای این کار از تصفیه کننده آب استخر استفاده می‌شود اما این کار به تنهایی کافی نیست و با تزریق کلر به آب استخر اقدام به پاکسازی آن می نمایند. اما از آنجایی که مقدار زیاد کلر برای سلامتی انسان مضر می‌باشد و می تواند باعث تحریک پوست و مشکلات ریوی شود، باید با دقت زیادی مقدار تزریقی کلر کنترل شود. برای تزریق کلر به استخر از دستگاه کلرزن استخر استفاده می‌شود که بسته به ابعاد استخر از انواع مختلف آن استفاده می‌شود که در ادامه به توضیح انواع کلر زن استخر می پردازیم.

کلرزن شناور استخر

کلرزن شناور استخر ارزان ترین و ساده ترین نوع کلرزن می‌باشد. این کلرزن ها گنجایش 2.5 تا 7.5 سانتی متر مربع قرص کلر را دارند که بسته به ابعاد استخر می توانید با شناور ساختن کلرزن، اقدام به کلرزنی استخر نمایید. در استفاده از کلرزن شناور استخر به این نکته توجه داشته باشید که در هنگام استفاده از استخر باید آن را از آب استخر خارج نمایید. بزرگترین مشکل کلرزن شناور عدم کنترل دقیق میزان کلر تزریق شده به آب استخر می‌باشد.

کلرزن خطی استخر

کلرزن خطی یکی از بهترین روشهای کلرزنی آب استخر می‌باشد چون در این روش مقدار کلر تزریق شده به آب استخر کاملا قبل کنترل می‌باشد. کلرزن خطی با قرار گرفتن در مسیر لوله کشی ورودی آب استخر میزان دقیقی از کلر را به آب استخر اضافه می نماید. با این روش کلر به صورت یکنواخت در استخر پخش خواهد شد.

کلرزن نمکی استخر

در این نوع کلرزن از نمک برای تولید کلر و تصفیه آب استخر استفاده می گردد. در کلرزن نمکی آّب به وسیله لوله وارد سل شده و به اندازه مورد نیاز نمک در آب حل می‌شود سپس با استفاده از برق به هیدروژن و هیپوکلریک اسید تجزیه می گردد که این اسید به عنوان جایگزین کار پاکسازی آب را انجام می دهد. استفاده از کلرزن نمکی مزایایی دارد که اولین آن عدم نیاز به ذخیره و نگهداری کلر می‌باشد. دومین مزیت کلرزن نمکی تولید نوع مناسبت تری از کلر می‌باشد که نسبت به سایر انواع آن سالم تر است.

کلرزن اتوماتیک استخر

همانطور که از نام این نوع کلرزن پیداست کلرزنی در این روش به صورت اتوماتیک صورت می گیرد. دستگاه کلرزن اتوماتیک استخر با اندازه گیری خودکار میزان ph آب استخر اقدام به تزریق مقدار مورد نیاز کلر می نماید. مدلهای جدید کلرزن اتوماتیک استخر امکان کنترل توسط گوشیهای هوشمند را فراهم ساخته اند و مدیریت این دستگاه‌ها را آسان تر نموده است. این روش کلرزنی پیشرفته ترین و در عین حال گران ترین روش کلرزنی به شمار می رود.

مزایای کلرزنی با کلریناتور

• حضور باکتری و ویروس را به سطح ایمن کاهش می دهد.
• پساب تصفیه‌خانه فاضلاب شهرها و صنایع را گندزدایی می‌کند.
• ارگانیسمهای دریایی و رشد لجن را سیستمهای تغذیه شده با آب دریا کنترل می‌کند.
• گندزدایی آب و فاضلاب
• باکتری ها و ویروس ها را تا حد بی خطر کاهش می دهد.
• رشد موجودات دریایی و رشد لجن در آب را کنترل میکند.
• فاضلاب و پسابهای صنعتی و سیستمهای خنک کننده آب را ضد عفونی میکند.
• کاهش COD در هضم فاضلاب شناور و فیلترهای لجن.
• سیانیدها و سایر مواد شیمیایی قابل اکسیداسیون را در فرایند تصفیه آبهای صنعتی از بین میبرد.
• کلرین با PH مناسب برای استخرها تولید میکند.
• در دسترس بودن کلر.
• دارا بودن اثر باقی‌مانده.
• سهولت در کاربرد.
• کلر نسبت به مواد گند زدا یا ضد عفونی کننده دیگر قیمت مناسب تری دارد.
• تهیه کلر ساده تر از سایر مواد ضدعفونی کننده می‌باشد.
• استفاده از دستگاه کلر زن بسیار ساده می‌باشد و نیاز به اپراتور حرفه ای ندارد.

دلایل استفاده از کلر برای ضد عفونی آب

تحقیقات زیاد و مطالعات بسیاری برای اطمینان از میزان مؤثر بودن استفاده از کلر در دستگاه‌های تصفیه فاضلاب به عنوان ضد عفونی کننده انجام شده است. مزیت اصلی کلرزنی این است که در برابر باکتری ها و ویروس ها مؤثر بوده است. با این حال، نمی تواند همه میکروب ها را غیرفعال کرده و از بین ببرد. برای مثال برخی از کیستهای تک یاخته در برابر اثرات کلر مقاوم هستند.

در مواردی که برخی موجودات تک یاخته مهمترین نگرانی نیستند، کلرزنی یک روش ضد عفونی مناسب برای استفاده است. زیرا در ضدعفونی کردن بسیاری از آلاینده‌های احتمالی موجود دیگر ارزان است. در مقایسه با سایر روشهای تصفیه آب، فرآیند کلرزنی نیز نسبتاً آسان است. این روش یک روش مؤثر در مواقع اضطراری است، زیرا می تواند بار زیادی از عوامل بیماری زا را به سرعت از بین ببرد.

وضعیت اضطراری در تصفیه آب می تواند از شکستن فیلتر تا مخلوط شدن آب تصفیه شده و خام باشد. استفاده از دسنگاه تزریق کلر یکی از پرکاربردترین روشها برای ضدعفونی با کلر است.

معایب کلرزنی در گندزدایی آب و فاضلاب

• ماده ی شیمیایی زیان آور که ممکن است برای کارگران تصفیه خانه و مردم عادی خطرناک باشد. بنابراین در هنگام استفاده از کلر اقدامات ایمنی سختگیرانه ای باید اتخاذ شود.
• آهن و منیزیم و دیگر ترکیبات غیر آلی را اکسید می نماید.(با مصرف گندزدا)
• آزادسازی ترکیبات آلی فرار از حوضچه‌های تماس کلر
• در مقایسه با دیگر گندزداها به زمان ماند نسبتا طولانی تری نیاز است.
• کلر ترکیبی در غلظتهای اندکی برای ارگانیسمهای کلیفرمی به کار می رود و در غیرفعال ساختن برخی ویروس ها، هاگ ها، کیست ها کم تر موثر است.
• کلر انواع مختلفی از ترکیبات آلی را اکسید می نماید.
• سمیت باقی مانده جریان خروجی تصفیه شده باید در کلرزدایی کاهش یابد.
• تشکیل تری هالومتان ها و دیگر DBP ها

روشهای ضدعفونی آب

اخیرا دلایل زیادی ماننده گسترش بیماریهای عفونی ناشی از مصرف و استفاده آبهای الوده در کشور سبب شده تا نیاز بازار شدیدا درجهت ضدعفونی کردن هرچه بهتر و با کیفیت آب مصرفی صرفا برای آشامیدن و مصارف عمده صنعتی معطوف گردد. به این دلیل است که تصفیه و ضدعفونی کردن آب به یکی از دغدغه‌های حائز اهمیت دنیای مدرن تبدیل گشته است.

تاکنون روشهای مختلفی جهت تصفیه آب به کار گرفته شده است که هر کدام دارای مزایا و معایب مخصوص به خود هستند. 4 روش اصلی که در تصفیه و ضدعفونی کردن آب استفاده می‌شوند که به تفصیل به آشنایی آنها خواهیم پرداخت.

کلرزنی

کلر ماده شیمیایی فوق العاده قدرتمندی است که در طول سال ها برای تصفیه آب استفاده می‌شود که میکروب ها، انگل ها و سایر ارگانیسمهای ایجاد کننده بیماری را براحتی از بین میبرد. مکانیزم عملکرد دستگاه کلر زن، نحوه محاسبه ظرفیت کلریناتور، قیمت پکیج کلر زن و… بدلیل کاربرد بسیار بالا در صنعت در بالا تشریح شد.

کلر یکی از عناصر شیمیایی در گروه‌هالوژن‌ها است که به شدت واکنش‌پذیر است. هنگامی که یک سلول زنده در معرض کلر آزاد قرار گیرد، فعل و انفعالات آنزیمی آن دچار اختلال شده و منجر به مرگ سلول می‌شود. کلر معمولاً به صورت گازی (‎Cl2) یا ترکیبات هیپوکلریت (مانند کلسیم هیپوکلریت) به آب افزوده می‌شود.

واکنش کلر با آب به صورت زیر است:

اگر آب قلیایی باشد، تعادل دوم به سمت راست سوق می‌یابد تا کسری یون هیدروژن را تأمین کند. از آن‌جایی که هیپوکلریت اسید گندزدای قوی‌تری نسبت به یون هیپوکلریت است، قلیایی بودن آب باعث کاهش اثر گندزدایی کلر می‌شود.

جوشاندن

یکی از روشهای قدیمی که برای تصفیه آب در جهت آشامیدن از گذشتگان آموخته ایم روش جوشاندن آب است که از ارزانترین و راحتترین روشهای تصفیه می‌باشد. در واقع جوشاندن باعث از بین رفتن بسیاری از میکروارگانیسم ها می‌شود در این روش اب را باید به مدت 1-3 دقیقه جوشاند و پس از خنک شدن مورد استفاده قرار می دهند و بیشتر برای تهیه اب اشامیدنی به کار میرود.

تقطیر

در این روش از گرما برای تصفیه اب خالص به شکل بخار استفاده می‌شود. این روش بر مبنای این حقیقت علمی که اب داری نقطه جوش کمتری نسبت به ترکیبات الاینده و عناصر بیماری زا است، طرح ریزی شده است. آب تا رسیدن به نقطه جوش گرما داده میشود سپس ان را در نقطه جوش نگه می دارند تا تبخیر شود. بخار تولیدی به یک کندانسور جهت خنک کردن انتقال داده می‌شود. پس از خنک سازی بخار تبدیل به مایع شده و خالص است. سایر ترکیبات که دارای نقطه جوش بالاتری هستند به عنوان رسوبات در ظرف باقی می مانند.

این روش در حذف باکتری ها، میکروب ها، نمک ها و سایر فلزات سنگین مانند سرب، جیوه و آرسنیک موثر است. با این وجود این روش به دلیل طولانی بودن زمان تقطیر و خالص سازی،نیاز به یک منبع حرارتی برای مقیاسهای تجاری و صنعتی مناسب نمی‌باشد.

فیلتراسیون

از روشهای کارآمد و موثر در تصفیه اب فیلتراسیون است که در آن از فرایندهای فیزیکی و شیمیایی دران استفاده می‌شود. فیلتراسیون ترکیبات خطرناک کوچک و بزرگ که مسبب بیمارهای عفونی هستند را به راحتی از بین میبرد. آبی که با استفاده از این روش تصفیه می‌شود به علت اینکه تمام نمکهای معدنی جداسازی نمی‌شوند، بسیار سالمتر از روشهای دیگر است. این روش ترکیبات ناخواسته و مضراب را با استفاده از فرایند جذب شیمیایی حذف میکند. به طور کلی فیلتراسیون به علت میزان هدر رفت کمتر اب، یک روش کاملا اقتصادی است.

عوامل مهم موثر در گندزدائی با کلر

در فرآیند گندزدایی آب با استفاده از تزریق کلر میزان استفاده از کلر طبق شرایط مختلف متغیر خواهد بود. در زیر به مهمترین این موارد اشاره شده است.

1. غلظت کلر: با بالا رفتن میزان غلظت کلر توان گندزدائی آن افزایش می یابد.
2. زمان تماس کلر با آب: با افزایش زمان تماس کلر با آب، تاثیرگندزدائی کلر بیشتر میگردد. لذا به غلظت کلر کمتری نیاز می‌باشد.
3. PH آب: با افزایش PH آب تاثیرگندزدائی کلر کاهش خواهد یافت. در نتیجه به غلظت کلر بیشتری نیاز است.
4. دمای آب: با افزایش دمای آب، تاثیر گندزدائی کلر بیشتر میگردد. بنابراین به غلطت کلر کمتری نیاز است.
5. مواد خارجی موجود در آب: با افزایش کدورت آب (به دلیل امکان تماس کمتر کلر با میکرارگانیسمها) تاثیر گندزدائی کلر کمتر می‌شود. لذا به غلظت کلر بیشتری نیاز می‌باشد.

جهت افزایش و یا کاهش میزان کلر تزریقی به شبکه آب می توان با چرخاندن پیچ دبی پمپ تزریق (فقط در زمان روشن بودن پمپ) از صفر تا 100 درصد میزان تزریق را افزایش داد و یا برعکس. و در صورت عدم جوابگو بودن پیچ دبی می توان با کم و یا زیاد ریختن پودر کلر، به داخل مخزن کلرزن، میزان تزریق کلر را تنظیم نمود.

قیمت کلرزن

قیمت دستگاه تزریق کلر به فاکتورهای مختلفی وابسته است. اما به طور کلی معمولا قیمت دستگاه‌های کلرزن گازی بیشتر از قیمت کلرزن مایع است. مواردی که در قیمت نهایی یک دستگاه کلرزن تاثیر گذار خواهد بود عبارتند از:

دبی پمپ تزریق، قدرت دوزینگ پمپ، کیفیت قطعات مورد استفاده در تولید دستگاه کلرزنی، گیربکس یا بدون گیربکس بودن همزن، و در نهایت حجم مخزنی که کلر درون آن تزریق می‌شود.

بطور مثال کلرزن با قدرت 5 لیتر 5 بار ارزان تر از پکیج تزریق کلر با قدرت 5 لیتر 10 بار است. برای استعلام قیمت کلرزن میتوانید با کارشناسان شرکت مهاب تماس حاصل کنید.

نکاتی درباره نگهداری دستگاه کلرزن مایع

1. مخزن دستگاه را حداقل هر هفته یکبار تمیز کنید.
2. حداقل هر ماه یکبار دستگاه کلرزنی را سرکه شویی کنید. یک لیوان سرکه توسط پمپ مکش شده سپس 10 دقیقه در داخل پمپ و مسیر تزریق بماند تا رسوبات را پاک نماید.
3. مخزن کلر را با مخلوطی از آب تصفیه شده از شیر و مقدار مشخص کلر پر نگه داشته شود. با توجه به راهنمای داده شده و حجم مخزن نسبت اختلاط مشخص می‌شود.
4. از وارد آوردن ضربه به قسمتهای مختلف دستگاه به خصوص انژکتورها و میله همزن خودداری کنید.
5. پیچ دبی را فقط در حالتی که کلرزن روشن می‌باشد تنظیم نمایید.
6. مخزن به صورت دوره ای باید تمیز شود. اگر مخزن بزرگ است نیاز یه یک شیر تخلیه دارد. باز و بسته کردن شیرها، شستشو و چک کردن تجهیزات باید طبق دستورالعمل انجام شود.
7. سطوح دستگاه را حداقل هفته ای یکبار تمیز نمایید.
8. در صورت وجود رسوبات بر روی دستگاه بخصوص هد و انژکتورها آن را با سرکه و یا اسید شستشو بدهید.
9. در صورتی که پکیج تزریق کلر بیشتر از یک روز از سرویس خارج می‌شود باید سرکه شویی شود.

محاسبات مقدار کلر مورد نیاز دستگاه کلرزن

برای بهره برداری از سیستم کلرزن دقت در میزان کلر تزریقی بسیار مهم و حیاتی است؛ چرا که تزریق بیش از دستورالعمل باعث ایجاد مسمومیت و یا حتی فوت مصرف کننده می گردد. بهره بردار از سیستم بایستی دستورالعمل ذکر شده را به درستی و با دقت انجام دهد. اساس بهره برداری از دستگاه تزریق کلر بر مبنای این پارامتر است که غلظت کلر در آب مصرفی نبایستی بیش از 0.5 میلیگرم در لیتر باشد.

اگر کلر مورد استفاده از نوع هیپوکلریت (Hypochlorite) کلسیم پودری با درصد اکتیویته 67 درصد باشد میزان کلر تزریقی توسط پمپ تزریق از طریق فرمول زیر به دست می آید:

اگر میزان تزریق مطابق فرمول بالا باشد میزان کلر باقی مانده در آب مصرفی نبایستی بیش از 0.5 میلیگرم در لیتر باشد.

پارامترهایی که بهره بردار در اختیار دارد تا میزان تزریق کلر را کنترل کند، شامل میزان غلظت کلر در مخزن میکسردار و دبی پمپ تزریق است. غلظت کلر مخزن میکسر دار بر اساس دبی آب مصرفی تنظیم می گردد. برای مثال اگر دبی آب زیاد باشد غلظت کلر در مخزن میکسر دار باید زیاد و اگر دبی آب کم باشد به همان تناسب بایستی غلظت کلر در مخزن میکسردار کاهش یابد.

برای مثال اگر میزان تزریق پمپ 5 لیتر بر ساعت باشد و دبی آب 20 مترمکعب در ساعت بهره بردار از طریق این فرمول می تواند غلظت مناسب کلر در مخزن میکسر دار را حساب کند:

پس برای دبی 20 مترمکعب در روز غلظت کلر در مخزن میکسردار بایستی 0.25 گرم در هر لیتر یا به عبارت بهتر 50 گرم در 200 لیتر باشد. این به این مفهوم است که اگر بهره بردار دبی 20 مترمکعب در روز دارد و پمپ تزریق 5 لیتر در ساعت تزریق می‌کند بایستی در 200 لیتر مخزن کلر میکسردار 50 گرم کلر بریزد تا به غلظت مورد نظر دست یابد.

حال اگر دبی 100 مترمکعب در روز باشد و پمپ تزریق 5 لیتر بر ساعت باشد خواهیم داشت:

برای دبی 100 مترمکعب در روز غلظت بایستی 1.25 گرم در لیتر یا به عبارتی 250 گرم در 200 لیتر باشد.

توجه به این نکته مهم است که این نسبت محدودیت دارد. چرا که کلر تا نسبت وزنی بیش از 5 درصد قابلیت حلالیت را از دست می دهد و امکان ته نشینی دارد. پس برای آنکه حداکثر این مقدار را محاسبه کنیم میتوانیم از این فرمول حداکثر دبی ای که کلرزن 5 لیتر در ساعت با فشار 7 بار جواب می دهد را به دست آوریم:

اگر غلظت کلر در مخزن میکسردار در حالت حداکثر 10 کیلوگرم در 200 لیتر آب باشد یعنی 100 گرم در لیتر حداکثر دبی آب می‌شود:

به این مفهوم که کلرزن 5 لیتر در ساعت 7 بار دبی 8000 مترمکعب در روز را نیز جواب میدهد.

همانطور که نشان داده شد یک کلر زن 5 لیتر در ساعت با فشار 7 بار از دبی 1 مترمکعب در روز تا دبی 8000 مترمکعب در روز را پاسخگو است. همچنین کنترل فرآیند کاملا به بهره بردار وابسته بوده و بایستی بهره بردار فرآیند را به درستی راهبری کند. چرا که اگر غلظت کلر در آب مصرفی بیش از 0.5 میلیگرم در لیتر شود منجر به مسمومیت و حتی مرگ افراد می گردد. لذا مسئولیت کنترل کلر تزریقی با بهره بردار دستگاه بوده و بایستی مطابق فرمول غلظت کلر در مخزن میکسردار و میزان تزریق را به دقت کنترل نماید.
