پکیج پمپاژ فاضلاب | ایستگاه پمپاژ فاضلاب

ایستگاه پمپاژ فاضلاب چیست؟

ایستگاه پمپاژ فاضلاب که به آن پکیج پمپاژ فاضلاب، لیفت استیشن یا پمپ سپتیک نیز گفته می شود، سیستمی است که لجن ها و فاضلاب های دارای لجن را از ته مخزن سپتیک تانک یا مخزن نگهداری فاضلاب جدا می کند و به درون اگوی شهری می ریزد. البته ایستگاه پمپاژ فاضلاب کابردهای زیاد و متفاوتی دارد که در ادامه این مقاله به طور مفصل توضیح خواهیم داد.

یکی دیگر از مهم ترین کاربردهای پکیج پمپاژ فاضلاب این است که آب یا فاضلاب را به نقاطی که ارتفاع بالایی دارند، منتقل می کند.

پمپ سپتیک توان های مختلفی دارد و دارای یک مخزن و تعدادی لوله است که فاضلاب و پساب را از پایین ترین سطح به بالاترین سطح منتقل می کند. این سیستم که به آن گاها لجن کش هم گفته می شود، فاضلاب چند طبقه مجتمع مسکونی یا پارکینگ را جمع آوری می کند و به درون سیستم فاضلاب شهری یا چاه فاضلاب انتقال می دهد.

لیفت استیشن فاضلاب کاربردی صنعتی دارد و در ارتفاع های گوناگونی مورد استفاده قرار می گیرد. زمانی که برای انتقال ثقلی آب یا فاضلاب، شیب کافی وجود ندارد، امکان ایجاد شیب نیست و برای ایجاد کردن شیب نیاز به صرف هزینه های زیادی برای حفاری می باشد، از ایستگاه پمپاژ فاضلاب استفاده می شود.

این سیستم بیشتر بر روی خطوط انتقال آب یا فاضلاب نصب و تعبیه می شود و وظیفه اصلی آن ذخیره فاضلاب خام است و به تصفیه فاضلاب کاری ندارد. بهتر است پکیج پمپاژ فاضلاب بعد از واحد آشغالگیر قرار بگیرد و نصب شود، تا هم ایمنی کار پمپ ها بیشتر شود و هم عمر مفید آنها بالاتر برود.

پیشنهاد میکنیم صفحات مربوط به پکیج تصفیه فاضلاب صنعتی و پکیج تصفیه فاضلاب انسانی را نیز مطالعه نمایید.

انواع پمپ‌های پکیج پمپاژ فاضلاب

پکیج پمپاژ فاضلاب به طور کلی دارای 2 نوع ایستگاه با چاه خشک و ایستگاه با چاه تر می باشد. پمپ های آن دارای 3 نوع می باشد که هر یک از این پمپ ها می تواند هم خارجی باشد و هم ایرانی. در زیر هر سه مدل پمپ مورد استفاده قرار گرفته در ایستگاه پمپاژ فاضلاب را شرح داده ایم.

پمپ گریز از مرکز

پمپ گریز از مرکز دارای یک پروانه و لوله مکش است و مواد معلق و ذرات موجود در فاضلاب را حمل می کند. مواد جامد و معلق از بین پره های پروانه عبور می کنند و باعث گرفتگی پمپ نمی شوند. از این نوع بیشتر در مخازن و گودال ها استفاده می شود.

پمپ برگشتی

پمپ برگشتی کمی از نظر قیمتی گران است و نگهداری از آن مشکل می باشد، به همین دلیل کمتر مورد استفاده قرار می گیرد. این نوع بیشتر زمانی مورد استفاده قرار می گیرد که حجم لجن ها و مواد معلق موجود درون ایستگاه پمپاژ فاضلاب بسیار بالا باشد و لجن ها سخت و دشوار باشند. پمپ برگشتی خود نیز دارای 2 نوع Ram و پروانه ای است.

پمپ فشار هوا

پمپ فشار هوا به شدت برای فاضلاب های دارای حجم کم و نواحی دارای ارتفاع پایین مناسب است و مورد استفاده قرار می گیرد. این نوع از یک انژکتور پنوماتیک و هوای فشرده برای جدا کردن مواد معلق و ذرات موجود در فاضلاب استفاده می کند.

مزایا و ویژگی های لیفت استیشن فاضلاب

پکیج پمپاژ فاضلاب کارایی خیلی زیادی دارد و در زمینه های مختلفی مورد استفاده قرار می گیرد. ایستگاه پمپاژ فاضلاب دارای مزایا و ویژگی های فوق العاده ای است و همین ویژگی ها باعث می شوند در نهایت هزینه های گزافی از روی دوش پیمانکاران و کارفرمایان برداشته شود. در زیر به این مزایا اشاره کرده ایم:

• طراحی و تکنولوژی پیشرفته و بی نظیری دارد.
• نصب و راه اندازی آن بسیار آسان است.
• به فضای خیلی کمی نیاز دارد.
• از منتشر شدن بوی بد و نامطبوع فاضلاب جلوگیری می کند.
• نگهداری از آن و تعمیرش بسیار راحت است اما از آنجایی که فاضلاب دارای محیطی خورنده می باشد، بهتر است به طور منظم و دقیق لیفت استیشن را چک کنید و به خوبی از آن نگهداری نمایید.
• براساس استاندارهای اروپا طراحی و ساخته شده است.
• به سیستم جلوگیری از گریپاژ پمپ خودکار مجهز است.

 کاربردهای ایستگاه پمپاژ فاضلاب

پکیج پمپاژ فاضلاب یا همان لیفت استیشن فاضلاب کاربردی صنعتی دارد و در صنعت آب و فاضلاب بسیار مورد استفاده قرار می گیرد. این سیستم دو کاربرد خیلی مهم دارد: مورد اول اینکه آب یا فاضلاب را به نقاط دارای ارتفاع بالا منتقل می کند و مورد دوم این است که لجن های موجود در ته مخزن نگهداری فاضلاب را جدا و خارج می کند و درون اگوی شهری یا چاه فاضلاب می ریزد.

ایستگاه پمپاژ فاضلاب کاربردهای گسترده ای دارد و در مکان های زیادی مورد استفاده قرار می گیرد. این کاربردها عبارتند از:

• تامین فشار لازم در لوله های انتقال آب و فاضلاب
• شبکه های توزیع و انتقال آب شهری و روستایی
• تامین آب آشامیدنی مناطق محروم و فاقد آب سالم
• صنعت کشاورزی
• پمپاژ و انتقال آب رودخانه ها، دریاچه ها و دریاها
• انتقال فاضلاب به تصفیه خانه های شهری و صنعتی
• تهیه آب کانال ها
• زهکشی زمین های دارای ارتفاع کم

پیشنهاد می کنیم صفحه آب شیرین کن صنعتی را نیز مشاهده کنید

در موارد و شرایط زیر نیز از پکیج پمپاژ فاضلاب استفاده می شود:

• وقتی که عمق محل جمع آوری فاضلاب بیشتر از 3 متر باشد.
• زمانی که کانال جمع آوری و انتقال فاضلاب شیب مناسب و کافی نداشته باشد.
• هنگامی که فاضلاب به وسیله یک نیروی ثقلی حرکت نکند.
• زمانی که امکان حفاری در محل جمع آوری و انتقال فاضلاب وجود نداشته باشد (البته حفاری هزینه خیلی بالایی دارد.)

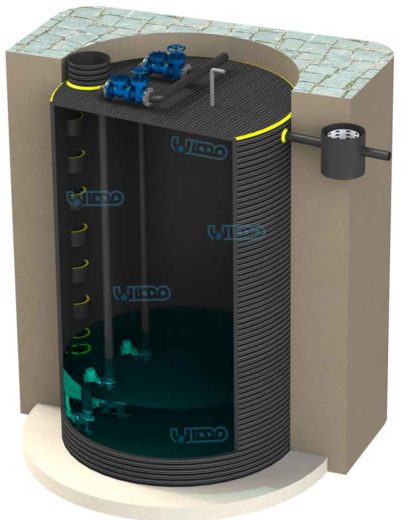

اجزای تشکیل دهنده پکیج پمپاژ فاضلاب

ایستگاه پمپاژ فاضلاب از اجزای خیلی زیادی تشکیل نشده است. از اصلی ترین اجزای این سیستم می توان به موارد زیر اشاره کرد:

• مخازن ذخیره: فاضلاب ورودی را حداکثر تا 2 ساعت درون خود ذخیره و نگهداری می کند. جنس این مخزن اصولا از فایبرگلاس و یا پلی اتیلن سنگین میباشد. همچنین شما می توانید از مخزن کاروگیت یا مخازن پلی اتیلن دوجداره برای ساخت مخزن ایستگاه پمپاژ فاضلاب استفاده کنید.
• شیرآلات ورودی: که به آن شیرآلات مکش نیز می گویند، حجم و فشار فاضلاب وارد شده را کنترل می کند و پمپاژ را به شکلی موازی انجام می دهد.
• شیرآلات خروجی: به آن شیرآلات دهش نیز گفته می شود و دقیقا همان کار شیرآلات مکش را انجام می دهد.
• پمپ های اصلی و ذخیره: به طور کلی پمپ لیفت استیشن 3 نوع دارد و در بالا به طور کامل هر 3 مدل را توضیح داده ایم.
• مخازن ضربه گیر: ضربات وارده بر اثر تغییر ناگهانی سرعت را در لوله انتقال کنترل می کند. در ایستگاه‌های پمپاژ فاضلاب نوین بدین منظور از شیلنگ آتش نشانی بمنظور کنترل ضربات پمپ بهنگام شروع پمپاژ و خاموش شدن آن استفاده می گردد، چرا که هم دارای انعطاف زیادی هستند.
• از دیگر اجزای تشکیل دهنده لیفت استیشن می توان به اتصالات، تابلو فرمان و ابزار دقیق اشاره کرد.

پکیج تصفیه فاضلاب در جاهایی که فاصله از خروجی لوله فاضلاب واحدهای مسکونی تا دستگاه زیاد باشد نیاز به ایستگاه پمپاژ فاضلاب دارد. در این حالت به این پکیج، مخزن متعادل‌ساز گفته می شود.

محاسبه ظرفیت ایستگاه پمپاژ فاضلاب

محاسبه ظرفیت پکیج پمپاژ فاضلاب کار سخت و دشواری نمی باشد. برای فهمیدن ظرفیت ایستگاه پمپاژ فاضلاب فقط کافی است ظرفیت کلی پمپ را محاسبه کنید. برای اینکار باید به موارد زیر توجه داشته باشید، البته بهتر است ظرفیت نهایی توسط مهندس مشاور تعیین شود.

• حجم فاضلابی که به مخزن ایستگاه پمپاژ فاضلاب وارد می شود.
• طول قسمتی که فاضلاب به شکل افقی منتقل می شود.
• ارتفاع قسمتی که فاضلاب به سمت بالا منتقل می شود.
• نوع فاضلابی که قرار است جا به جا شود.

نحوه عملکرد پکیج پمپاژ فاضلاب

ایستگاه پمپاژ فاضلاب ابتدا پساب ورودی را در مخزن اولیه ذخیره می کند و سپس با استفاده از پمپ فاضلاب، آن را به سمت بالا پمپاژ می کند. فاضلاب در مخزن ذخیره حدودا بین 45 دقیقه تا 2 ساعت نگه داشته می شود. اگر فاضلاب بیشتر از این زمان در مخزن نگه داشته شود، بوی بسیار بدی می گیرد و گازهای مضر تولید می کند. به این سیستم لیفت استیشن نیز گفته می شود زیرا فاضلاب را به نقاط دیگری که در مسیر و ارتفاع بالا قرار دارند، منتقل می کند.

مخزن ذخیره فاضلاب می تواند از جنس پلی اتیلن، فایبرگلاس، بتن یا انواع کامپوزیت باشد. بهترین جنس برای مخزن ذخیره پکیج پمپاژ فاضلاب، پلی اتیلن است زیرا دوام خوبی در برابر فشار بسیار بالا دارد. مخزن بتنی نیز جنس خوبی دارد و فشار بالا را تحمل می کند، اما هزینه آن بیشتر است.

انتخاب و خرید لیفت استیشن فاضلاب

هنگام انتخاب ایستگاه پمپاژ فاضلاب باید به یک سری نکات و عوامل توجه کنید. شما باید موارد زیر را مورد توجه قرار دهید:

• حجم فاضلاب ورودی
• فشار مسیر
• نوع فاضلاب و کیفیت آن
• میزان اسیدی بودن فاضلاب
• نوع استفاده
• محل پروژه و شرایط بهره برداری
• فاصله افقی و عمودی مسیر انتقال فاضلاب
• ظرفیت پمپاژ

هنگام خرید لیفت استیشن نیز به جنس تجهیزات و اجزای تشکیل دهنده آن توجه کنید. اگر جنس لوله‌ها، شیرآلات و پروانه سیستم از پلی اتیلن باشد، بهتر است. به طور کلی جنس تجهیزات و اجزای ایستگاه پمپاژ فاضلاب از پلی اتیلن، فولاد و یا استیل می باشد که پلی اتیلن دوام و مقاومت بالاتری دارد.

بهتر است بدانید اگر پکیج پمپاژ فاضلاب مناسبی انتخاب نشود، خیلی سریع از رده خارج می شود و هزینه سنگین و گزافی برای پیمانکار و کارفرما رقم می زند. همچنین باعث می شود در سیستم انتقال فاضلاب مشکل ایجاد شود.

قیمت ایستگاه پمپاژ فاضلاب

قیمت پکیج پمپاژ فاضلاب به نوع و جنس آن بستگی دارد و نمی توان قیمت ثابت و مشخصی برای آن تعیین کرد. شما می توانید برای اطلاع از قیمت ایستگاه پمپاژ فاضلاب با همکاران ما در بخش فروش تماس بگیرید. برای اینکه بفهمید چه نوع سیستمی برای کار و پروژه شما مناسب است نیز می توانید با همکاران و مشاوران ما تماس بگیرید و از آنها راهنمایی بخواهید.

انتخاب تعداد پمپ ها و مدار تابلو فرمان تاثیر بسیار زیادی بر قیمت ایستگاه پمپاژ فاضلاب دارد. از اجزای مهم و کلیدی در ایستگاه‌های پمپاژ فاضلاب، مدار کنترلی یا فرمان مجموعه الکتروپمپ‌های اصلی و رزرو سیستم پمپاژ می باشد. پس از آنکه بر اساس پارامترهای طراحی از جمله دبی فاضلاب ورودی، زمان ماند فاضلاب در مخزن، حجم مخزن و بسیاری موارد دیگر، انتخاب پمپ های لیفت استیشن انجام شد، نوبت به تعیین تعداد پمپ ها و تعیین نوبت کاری آنها در هر مرحله از فرایند پمپاژ می رسد.

از مزایای تعیین پمپ‌های رزرو و نوبت کاری برای هر کدام می توان به افزایش عمر مفید پمپ‌ها و کاهش هزینه‌های تعمیر، بازدید یا تعویض، اعمال تمهیدات ایمنی در مواقع بروز از کار افتادگی پمپ‌های اصلی، مدیریت بهتر دبی ورودی و خروجی فاضلاب و رعایت دقیق زمان ماند فاضلاب و در نتیجه استفاده بهینه از حجم کل مخزن و در مواردی امکان انتخاب پمپ های کوچک تر و با هزینه کمتر به جای استفاده از یک پمپ قوی و با هزینه و مصرف انرژی بالا، اشاره کرد.

در واقع به زبان ساده تر، وقتی برای یک ایستگاه پمپاژ فاضلاب تعداد سه پمپ لجن کش مستغرق تعبیه می شود، بدین معنی نیست که نیاز است هر سه پمپ با هم عمل پمپاژ فاضلاب را انجام دهند، بلکه یک یا دو پمپ به عنوان پمپ اصلی در نظر گرفته شده و دیگری در حالت استندبای و رزرو آماده به کار می باشد. هر چقدر تعداد پمپهای رزرو بیشتر شود قطعا قیمت ایستگاه پمپاژ بالاتر می رود.

به طور معمول، طراحی مجموعه پمپاژ فاضلاب به صورتی انجام می گیرد که یک پمپ به تنهایی قادر به پمپاژ بار فاضلاب ورودی است، مگر اینکه به دلیل خرابی پمپ ها یا افزایش غیر منتظره دبی فاضلاب ورودی، با دستور لول سنج هایی که سطوح ارتفاعی مخزن نصب می شوند، به پمپ ها فرمان پمپاژ صادر می شود. از انواع مدارهای کنترلی بر حسب نوع استفاده و مشخصات سیستم پمپاژ، می توان به سوئیچ های روشن- خاموش متصل به فلوترها، تایمرهای تابلو فرمان و در مواردی استفاده از مدار کنترلی PLC اشاره کرد.
