با افزایش حجم فاضلاب های بهداشتی و صنعتی در مجتمع های مسکونی، کارخانجات و شهرک های صنعتی، استفاده از سیستم های پیشرفته تصفیه فاضلاب به یک ضرورت تبدیل شده است. یکی از روش های مدرن و کارآمد که در سال های اخیر بسیار مورد توجه قرار گرفته، پکیج تصفیه فاضلاب SBR است. این سیستم با بهره گیری از فرآیند لجن فعال به صورت ناپیوسته، قادر است با راندمان بالا آلاینده های آلی را از فاضلاب حذف کرده و پسابی با کیفیت مناسب برای تخلیه به محیط زیست یا استفاده مجدد تولید کند. در مقایسه با سیستم های سنتی تصفیه فاضلاب، پکیج SBR انعطاف پذیری بیشتری در مواجهه با نوسانات دبی و بار آلودگی دارد و در عین حال فضای کمتری اشغال می کند.

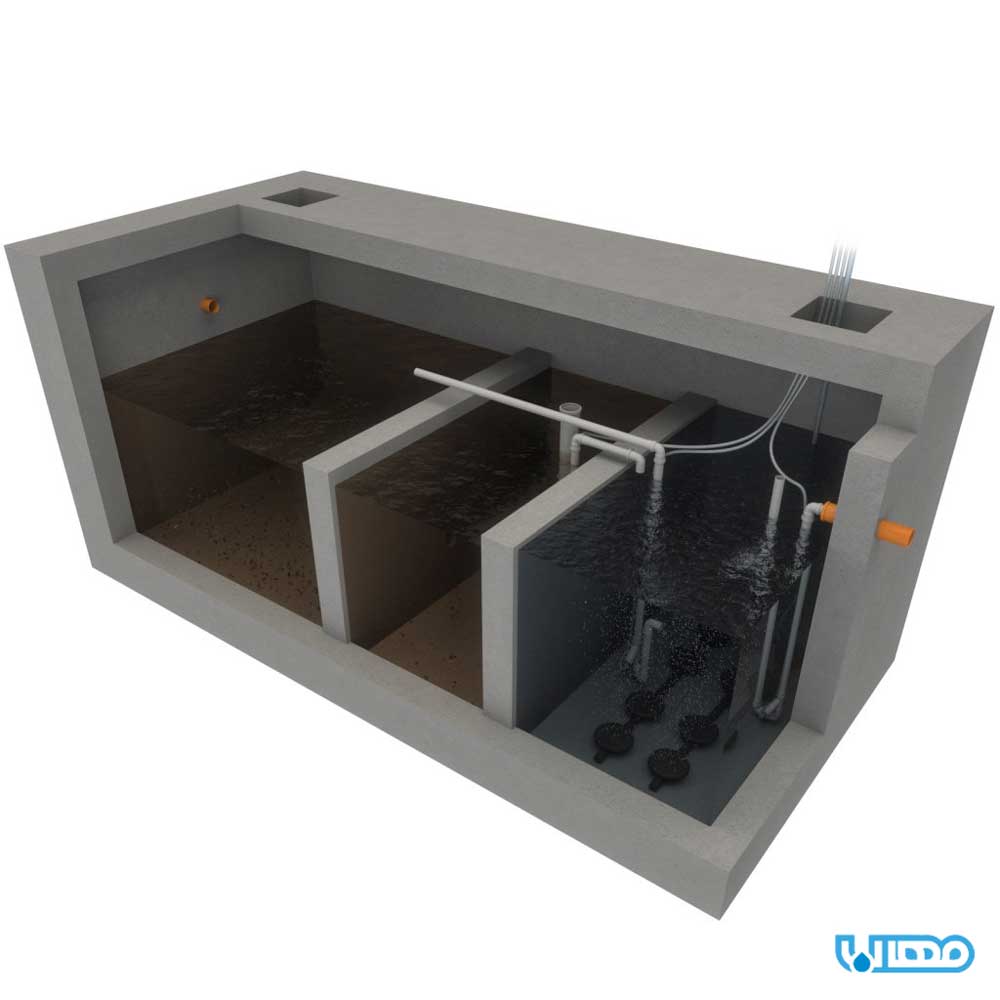

پکیج تصفیه فاضلاب SBR چیست؟
SBR مخفف عبارت Sequencing Batch Reactor به معنای راکتور ناپیوسته متوالی است. در این روش، تصفیه فاضلاب بر اساس فرآیند لجن فعال انجام می شود، اما برخلاف سیستم های متداول که به صورت پیوسته کار می کنند، در سیستم SBR عملیات تصفیه در یک مخزن و به صورت دوره ای انجام می گیرد. در این نوع پکیج تصفیه فاضلاب، تمامی مراحل اصلی تصفیه شامل هوادهی، ته نشینی و تخلیه پساب در یک مخزن مشترک و در بازه های زمانی مشخص انجام می شود. این موضوع باعث ساده شدن مدار هیدرولیکی، کاهش تعداد مخازن و در نتیجه کاهش هزینه های اجرایی و اشغال سطح زمین می شود.
اجزای اصلی پکیج تصفیه فاضلاب SBR
یک پکیج تصفیه فاضلاب SBR از چند بخش کلیدی تشکیل شده است که هر کدام نقش مهمی در عملکرد سیستم ایفا می کنند. شناخت این اجزا کمک می کند درک بهتری از فرآیند تصفیه، هزینه ساخت و نحوه نگهداری سیستم داشته باشید.
- مخزن اصلی SBR: مخزن اصلی مهم ترین بخش پکیج تصفیه فاضلاب SBR است و تمام مراحل فرآیند تصفیه در همین مخزن انجام می شود. در این سیستم، فاضلاب به صورت نوبتی وارد مخزن شده و مراحل پر شدن، هوادهی، ته نشینی لجن و تخلیه پساب در یک مخزن واحد انجام می گیرد. طراحی مناسب این مخزن باعث می شود شرایط لازم برای فعالیت میکروارگانیسم ها و ته نشینی لجن به خوبی فراهم شود.
- سیستم هوادهی: سیستم هوادهی وظیفه تأمین اکسیژن مورد نیاز باکتری های هوازی را بر عهده دارد. این باکتری ها مواد آلی موجود در فاضلاب را تجزیه کرده و باعث کاهش آلودگی می شوند. در این سیستم هوا توسط دیفیوزر به صورت حباب های ریز در فاضلاب پخش می شود تا انتقال اکسیژن به شکل مؤثر انجام گیرد.
- بلوئر هوا: بلوئر دستگاهی است که هوای فشرده مورد نیاز سیستم هوادهی را تولید می کند. این هوا از طریق لوله ها به دیفیوزرها منتقل شده و در مخزن پخش می شود. انتخاب ظرفیت مناسب بلوئر اهمیت زیادی دارد، زیرا تأمین اکسیژن کافی نقش مهمی در عملکرد فرآیند تصفیه دارد.
- دکانتر: دکانتر تجهیزی است که در مرحله تخلیه، پساب تصفیه شده را از قسمت بالایی مخزن خارج می کند. این تجهیز به گونه ای طراحی شده است که فقط آب زلال را برداشت کند و از ورود لجن ته نشین شده به جریان خروجی جلوگیری نماید. عملکرد صحیح دکانتر در کیفیت پساب خروجی بسیار مؤثر است.
- پمپ لجن: در فرآیند تصفیه بیولوژیکی، لجن فعال در کف مخزن تجمع پیدا می کند. بخشی از این لجن باید به عنوان لجن مازاد از سیستم خارج شود تا تعادل فرآیند حفظ گردد. پمپ لجن کش برای انتقال این لجن به مخزن ذخیره یا واحدهای دیگر مورد استفاده قرار می گیرد.
- سیستم کنترل و تابلو برق: سیستم کنترل وظیفه مدیریت و زمان بندی مراحل مختلف تصفیه را بر عهده دارد. این سیستم با استفاده از تابلو برق و کنترلرهای اتوماتیک، عملکرد تجهیزاتی مانند بلوئرها، پمپ ها و دکانتر را تنظیم می کند تا مراحل مختلف سیکل SBR به صورت خودکار انجام شود.
- پمپ ورودی فاضلاب: پمپ ورودی فاضلاب برای انتقال فاضلاب خام به داخل مخزن SBR استفاده می شود. این پمپ باید توانایی کار در شرایطی را داشته باشد که فاضلاب حاوی مواد جامد و آلودگی های مختلف است، بنابراین معمولاً از پمپ های مقاوم در برابر گرفتگی استفاده می شود.
- سیستم اندازه گیری و سنسورها: در پکیج SBR از سنسورهای مختلف برای کنترل شرایط سیستم استفاده می شود. این سنسورها پارامترهایی مانند سطح فاضلاب، میزان اکسیژن محلول و فشار هوا را اندازه گیری می کنند و اطلاعات لازم را به سیستم کنترل ارسال می نمایند تا فرآیند تصفیه به شکل دقیق مدیریت شود.
- واحد ضدعفونی: در برخی کاربردها، پس از تصفیه بیولوژیکی، مرحله ضدعفونی برای حذف میکروارگانیسم های بیماری زا انجام می شود. این مرحله معمولاً با استفاده از کلرزن انجام می شود تا پساب خروجی برای تخلیه یا استفاده مجدد ایمن تر باشد.
- مخزن متعادل ساز: در بعضی از سیستم ها پیش از ورود فاضلاب به مخزن SBR از مخزن متعادل ساز استفاده می شود. این مخزن باعث یکنواخت شدن دبی و بار آلودگی فاضلاب ورودی شده و از نوسانات شدید در عملکرد سیستم تصفیه جلوگیری می کند. این موضوع به پایداری و افزایش راندمان فرآیند کمک می کند.
مراحل تصفیه فاضلاب در پکیج SBR
در پکیج تصفیه فاضلاب SBR فرآیند تصفیه در قالب یک سیکل زمانی و در یک مخزن واحد انجام می شود. در ابتدای سیکل، فاضلاب خام در مرحله پر شدن وارد مخزن شده و با لجن فعال موجود در آن مخلوط می شود. سپس مرحله واکنش یا هوادهی آغاز می شود که در آن هوا توسط سیستم هوادهی به داخل مخزن تزریق شده و اکسیژن مورد نیاز میکروارگانیسم های هوازی تأمین می شود. این میکروارگانیسم ها مواد آلی و آلاینده های موجود در فاضلاب را تجزیه کرده و باعث کاهش قابل توجه بار آلودگی می شوند.
پس از پایان مرحله هوادهی، جریان هوا قطع شده و مرحله ته نشینی آغاز می شود تا لجن فعال در کف مخزن ته نشین شود و در قسمت بالایی مخزن آب نسبتاً زلال تشکیل گردد. در ادامه، در مرحله تخلیه پساب تصفیه شده از بخش بالایی مخزن توسط دکانتر خارج می شود. در پایان نیز مرحله استراحت یا آماده سازی انجام می شود تا سیستم برای شروع سیکل بعدی آماده شده و در صورت نیاز بخشی از لجن مازاد از مخزن خارج گردد. با تکرار پیوسته این مراحل، فرآیند تصفیه فاضلاب در سیستم SBR با راندمان بالا انجام می شود.
کاربردهای پکیج تصفیه فاضلاب SBR
- تصفیه فاضلاب مجتمع های مسکونی و برج ها: برای آپارتمان ها، شهرک های مسکونی و برج ها که به شبکه فاضلاب شهری متصل نیستند یا اتصال ضعیف دارند، جهت تصفیه فاضلاب بهداشتی و امکان تخلیه ایمن به محیط یا استفاده مجدد در آبیاری فضای سبز.
- هتل ها، مراکز تفریحی و گردشگری: در هتل ها، کمپ ها، ویلاها و مجموعه های گردشگری خارج شهر، برای تصفیه فاضلاب بهداشتی با نوسان شدید دبی و بار آلودگی، به دلیل انعطاف پذیری بالای سیستم SBR در مقابل تغییرات دبی.
- بیمارستان ها، درمانگاه ها و مراکز بهداشتی: برای تصفیه فاضلاب بهداشتی–درمانی حاوی آلودگی های میکروبی و آلی، قبل از تخلیه به شبکه شهری یا محیط، با امکان افزودن واحد ضدعفونی قوی جهت کاهش ریسک بهداشتی.
- صنایع غذایی و لبنی: در کارخانجات لبنی، نوشیدنی، کشتارگاه ها و صنایع فرآوری مواد غذایی که فاضلاب با بار آلی بالا تولید می کنند، جهت کاهش BOD و COD و رعایت استانداردهای تخلیه به منابع آب یا شبکه فاضلاب.
- کارخانجات صنعتی: برای تصفیه فاضلاب صنعتی قابل تجزیه بیولوژیکی، به ویژه در صنایعی که محدودیت فضا دارند و نیاز به سیستم فشرده با راندمان بالا دارند. در صورت نیاز می تواند همراه با پیش تصفیه فیزیکی–شیمیایی استفاده شود.
- کمپ های کارگری، پروژه های عمرانی و کارگاه های موقت: در پروژه های نفت، گاز، راهسازی و معادن که کمپ های موقت انسانی ایجاد می شود، برای تصفیه فاضلاب بهداشتی با قابلیت جابه جایی و نصب سریع پکیج SBR.
- فرودگاه ها، پایانه ها و ایستگاه های بین راهی: برای تصفیه فاضلاب سرویس های بهداشتی و رستوران ها در فرودگاه ها، پایانه های مسافربری، پمپ بنزین ها و مجتمع های خدماتی بین راهی که دسترسی محدودی به شبکه فاضلاب دارند.
- شهرک های صنعتی و نواحی تولیدی کوچک: به عنوان تصفیه خانه متمرکز برای چند واحد تولیدی کوچک با دبی محدود، به دلیل امکان کنترل آسان، اتوماسیون بالا و نیاز کمتر به اپراتور تمام وقت نسبت به برخی سیستم های پیوسته.
- روستاها و شهرهای کوچک: به عنوان راه حل غیرمتمرکز برای تصفیه فاضلاب روستایی و شهرهای کوچک، خصوصاً در مناطقی که اجرای شبکه جمع آوری و تصفیه خانه بزرگ مقرون به صرفه نیست یا زمان بر است.
مزایای پکیج تصفیه فاضلاب SBR
- راندمان بالای تصفیه در حذف BOD، COD و مواد معلق
- انجام تمام مراحل تصفیه در یک مخزن واحد و کاهش نیاز به چندین حوضچه
- اشغال فضای کمتر نسبت به بسیاری از سیستم های تصفیه فاضلاب
- قابلیت کنترل و اتوماسیون بالا در مدیریت مراحل مختلف فرآیند
- انعطاف پذیری در برابر تغییرات دبی و بار آلودگی فاضلاب
- کیفیت مناسب پساب خروجی برای تخلیه یا استفاده مجدد
- هزینه بهره برداری و نگهداری نسبتاً پایین
- تولید لجن کمتر نسبت به برخی فرآیندهای تصفیه بیولوژیکی
- نصب و راه اندازی سریع به دلیل پکیج بودن سیستم
- امکان ارتقاء سیستم با افزودن واحدهای تکمیلی مانند فیلتراسیون یا ضدعفونی.
تفاوت پکیج SBR با سایر روش های تصفیه فاضلاب
پکیج تصفیه فاضلاب SBR از نظر نحوه عملکرد با بسیاری از روش های متداول تصفیه فاضلاب تفاوت دارد. مهم ترین تفاوت این سیستم با روش هایی مانند لجن فعال متداول، MBBR یا IFAS در این است که در سیستم SBR تمام مراحل تصفیه شامل پر شدن مخزن، هوادهی، ته نشینی و تخلیه در یک مخزن واحد و به صورت نوبتی انجام می شود. در حالی که در بسیاری از سیستم های پیوسته، هر یک از این مراحل در حوضچه های جداگانه انجام می شود و جریان فاضلاب به صورت مداوم از یک واحد به واحد دیگر منتقل می گردد.
یکی دیگر از تفاوت های مهم SBR، سادگی طراحی و نیاز کمتر به تجهیزات جانبی است. در سیستم های متداول معمولاً به حوضچه ته نشینی ثانویه، پمپ های برگشت لجن و خطوط انتقال متعدد نیاز است، اما در پکیج SBR به دلیل انجام ته نشینی در همان مخزن اصلی، بسیاری از این تجهیزات حذف می شوند. همچنین این سیستم انعطاف پذیری بیشتری در برابر تغییرات دبی و بار آلودگی دارد و برای پروژه هایی با دبی متغیر مانند مجتمع های مسکونی، هتل ها و کمپ ها گزینه مناسبی محسوب می شود.
از نظر فضای مورد نیاز و بهره برداری نیز SBR معمولاً فشرده تر بوده و کنترل آن به کمک سیستم های اتوماسیون ساده تر انجام می شود. البته در مقابل، برخی سیستم های پیوسته در دبی های بسیار بالا ممکن است عملکرد پایدارتر و ظرفیت بیشتری داشته باشند. به طور کلی، انتخاب بین SBR و سایر روش های تصفیه فاضلاب به عواملی مانند حجم فاضلاب، فضای در دسترس، کیفیت پساب مورد نیاز و شرایط بهره برداری بستگی دارد.
طراحی و ساخت پکیج تصفیه فاضلاب SBR
طراحی و ساخت پکیج تصفیه فاضلاب SBR بر اساس اصول مهندسی فرایند، محاسبه ظرفیت، شرایط بهره برداری و کیفیت پساب مورد نیاز انجام می شود. در مرحله طراحی ابتدا دبی فاضلاب، کیفیت ورودی (BOD، COD، TSS و …) و استاندارد خروجی مورد انتظار بررسی می شود. سپس حجم مخزن SBR بر اساس مدت زمان هر سیکل تعیین می گردد تا ظرفیت لازم برای پردازش حجم روزانه فراهم شود. توجه به زمان ماند هیدرولیکی، مقدار لجن فعال مورد نیاز، نرخ هوادهی و سرعت ته نشینی از مهم ترین بخش های طراحی هستند. علاوه بر آن، نوع سیستم هوادهی، ظرفیت بلوئر، تعداد و نوع دیفیوزرها، سطح اتوماسیون و نوع دکانتر نیز بر اساس نیاز پروژه انتخاب می شود.
در مرحله ساخت، بدنه پکیج معمولاً از جنس فلزی (کربن استیل با پوشش اپوکسی) یا پلی اتیلن تقویت شده ساخته می شود. سپس بخش های داخلی شامل دیفیوزرها، لوله کشی ها، دکانتر، پمپ لجن، سنسورها و تابلو برق کنترلی نصب می شوند. پس از تکمیل ساخت، سیستم کنترل برنامه ریزی می شود تا مراحل مختلف تصفیه به صورت اتوماتیک و بدون نیاز به دخالت زیاد اپراتور انجام شود. در نهایت تست آب بندی، تست تجهیزات الکتریکی و راه اندازی اولیه انجام می گیرد تا عملکرد سیستم در شرایط واقعی بررسی و تنظیم شود. نتیجه این مراحل، یک پکیج SBR قابل حمل، کارآمد و مناسب برای پروژه های با فضای محدود و دبی متغیر است.
قیمت پکیج تصفیه فاضلاب SBR
قیمت پکیج تصفیه فاضلاب SBR در ایران بسیار متغیر است، اما معمولاً برای پروژه های رایج میان ۵۰۰ میلیون تا چند میلیارد تومان متغیر است. پکیج های کوچک برای دبی های پایین (مثلاً واحدهای مسکونی یا کمپ ها) معمولاً در محدوده ۵۰۰ میلیون تا ۱.۵ میلیارد تومان قرار می گیرند، در حالی که ظرفیت های متوسط مانند مجتمع های مسکونی، هتل ها و کارگاه های صنعتی می تواند بین ۲ تا ۵ میلیارد تومان هزینه داشته باشد. پکیج های بزرگ تر یا تجهیزاتی که از دکانترهای پیشرفته، سیستم ضدعفونی UV و اتوماسیون کامل استفاده می کنند، ممکن است بیش از ۵ میلیارد تومان قیمت داشته باشند. این ارقام بسته به نوسانات بازار، نوع متریال و هزینه حمل ونصب تغییر می کند.
قیمت پکیج تصفیه فاضلاب SBR به عواملی چون ظرفیت سیستم، جنس بدنه (فلزی، پلی اتیلنی یا فایبرگلاس)، کیفیت تجهیزات مکانیکی و الکتریکی (مثل بلوئر، دیفیوزر، پمپ و دکانتر)، سطح اتوماسیون و سیستم کنترل، و همچنین کیفیت فاضلاب ورودی و استاندارد پساب خروجی بستگی دارد. اضافه شدن بخش هایی مانند ضدعفونی UV یا کلرزنی، به همراه هزینه نصب، حمل و راه اندازی نیز می تواند قیمت نهایی را افزایش دهد. به طور کلی، هرچه ظرفیت، کیفیت تجهیزات و الزامات تصفیه بیشتر باشد، هزینه ساخت پکیج SBR نیز بالاتر خواهد بود.
