پمپ طبقاتی چیست؟
پمپ طبقاتی یک نوع پمپ سانتریفیوژ است که شامل چندین پروانه متصل به یکدیگر است. این پروانه‌ها به صورت سری قرار گرفته‌اند و سیال در هنگام عبور از آنها انرژی می‌گیرد. هر پروانه دارای پره‌هایی است که به دور محور چرخش قرار دارند و با چرخش پروانه‌ها، انرژی به سیال منتقل میشود. این پمپ برای انتقال سیال به ارتفاع بالا و ایجاد فشار قوی استفاده میشود. با هر پروانه که سیال از آن عبور می‌کند، فشار سیال افزایش می‌یابد و سپس به پروانه بعدی منتقل میشود تا فشار بیشتری ایجاد شود.
این فرآیند در چندین مرحله تکرار میشود تا سیال با فشار قوی به مقصد نهایی برسد. این نوع پمپ معمولاً در بخش‌هایی مانند آبیاری کشاورزی، تأمین آب شهری، سیستم‌های آب و فاضلاب، صنایع نفت و گاز، صنایع شیمیایی و صنایع فرآوری غذا استفاده میشود. این نوع پمپ‌ها به خاطر توانایی تأمین فشار ثابت و انتقال سیال به ارتفاع بالا، در مواردی که نیاز به فشار بالا و دبی ثابت است، بسیار مورد استفاده قرار می‌گیرند.
نحوه عملکرد پمپ های طبقاتی
نحوه عملکرد پمپ طبقاتی به شرح زیر است:
- ورود سیال: سیال از طریق لوله ورودی وارد پمپ میشود.
- چرخش پروانه‌ها: پروانه‌ها با چرخش خود، انرژی جنبشی را به سیال منتقل می‌کنند.
- افزایش فشار: دیفیوزرها با تبدیل انرژی جنبشی سیال به فشار، آن را به سمت خروجی پمپ هدایت می‌کنند.
- افزایش فشار نهایی: با افزایش تعداد طبقات، فشار نهایی سیال نیز افزایش می‌یابد.
در واقع، هر طبقه از پمپ طبقاتی مانند یک پمپ سانتریفیوژ کوچک عمل می‌کند و با افزایش تعداد طبقات، فشار سیال به طور گام به گام افزایش می‌یابد.
کاربرد پمپ طبقاتی
پمپهای طبقاتی به دلایل متعددی در برخی از کاربردها استفاده می‌شوند. در زیر، برخی از کاربردهای اصلی پمپهای طبقاتی را ذکر می‌کنیم:
- تأمین آب: پمپهای طبقاتی برای تأمین آب در ساختمان‌ها، آب‌رسانی شهری، سیستم‌های آبیاری و سایر کاربردهای آبی مورد استفاده قرار می‌گیرند. این پمپ‌ها قادرند آب را از چاه‌ها، سیستم‌های ذخیره‌سازی آب یا منابع آبی دیگر، به سمت طبقات مختلف ساختمان بالابرند.
- سیستم‌های حرارتی و سرمایشی: پمپهای طبقاتی در سیستم‌های تأمین حرارت و سرمایش برای جابجایی آب یا سیال حرارتی در سراسر ساختمان استفاده می‌شوند. این پمپ‌ها برای انتقال گرما یا سرما به طبقات مختلف، مانند سیستم‌های گرمایش مرکزی یا تهویه مطبوع استفاده می‌شوند.
- پمپاژ فاضلاب: در ساختمان‌ها و تجهیزات صنعتی، پمپهای طبقاتی برای پمپاژ فاضلاب و فاضلاب صنعتی استفاده می‌شوند. این پمپ‌ها معمولاً برای جابجایی فاضلاب از سطح پایین به سطوح بالاتر یا به سامانه‌های پالایش و تصفیه فاضلاب مورد استفاده قرار می‌گیرند. پیشنهاد می شود صفحه ایستگاه پمپاژ فاضلاب را نیز مطالعه کنید.
- کاربردهای صنعتی: پمپ طبقاتی در برخی کاربردهای صنعتی نیز مورد استفاده قرار می‌گیرد. این شامل جابجایی سیالات در صنایع شیمیایی، نفت و گاز، پالایشگاه‌ها، کارخانه‌ها، معادن و سایر صنایع است.
- سیستم‌های انتقال آب: در برخی مناطق، پمپهای طبقاتی برای انتقال آب از سطوح پایین به سطوح بالاتر در تأمین آب آشامیدنی، آبیاری زمین‌ها و سایر کاربردهای مشابه استفاده می‌شوند.
- درون دستگاه آب شیرین کن صنعتی بمنظور قدرت دادن به آب ورودی به فیلترهای ممبران بمنظور عبور از غشای نیمه تراوا و اتفاق افتادن پدیده اسمز معکوس
انواع پمپهای طبقاتی
انواع پمپ طبقاتی را می‌توان در دو گروه عمودی و افقی قرار داد که در زیر هریک را معرفی کرده‌ایم:
پمپ طبقاتی عمودی
این نوع پمپ سانتریفیوژ چند مرحله‌ای دارای یک شافت عمودی است. پمپ عمودی طبقاتی برای مناطقی که فضای محدودی دارند و نیاز به پمپاژ سیال به ارتفاع بالا و با فشار قوی دارند، مناسب است. از جمله کاربردهای این نوع پمپ می‌توان به سیستم‌های تأمین آب شهری، سیستم‌های آب و فاضلاب، صنایع نفت و گاز و صنایع فرآوری غذا اشاره کرد.

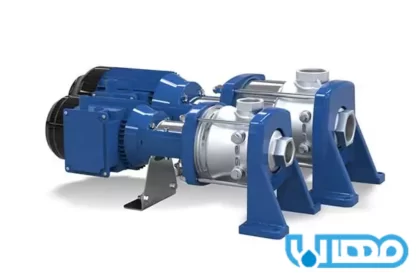

پمپ طبقاتی افقی
این نوع پمپ سانتریفیوژ گریز از مرکزی است که شامل دو یا چند پروانه است. این پمپ‌ها به شکل افقی نصب می‌شوند و برای انتقال دبی بزرگتر و تأمین فشار ثابت در خطوط لوله‌کشی بلند و سیستم‌های صنعتی مناسب هستند. پمپهای افقی طبقاتی قابلیت پمپاژ سیالات با ویسکوزیته بالا و حاوی جامدات را دارند و در بخش‌هایی مانند صنایع شیمیایی و پتروشیمی، تأسیسات حرارتی و سیستم‌های آبیاری کشاورزی استفاده می‌شوند.
مشخصات فنی
مشخصات فنی پمپهای طبقاتی میتواند بسته به نوع و برند پمپ و نیازمندی‌های کاربردی متفاوت باشد. اما در زیر، برخی از مشخصات فنی رایج را بررسی می‌کنیم:
- دبی: دبی پمپ به میزان حجم سیالی که پمپ در یک واحد زمان توانایی جابجایی آن را دارد، اشاره دارد. واحد دبی معمولاً لیتر در ثانیه (L/s)، متر مکعب در ساعت (m³/h) یا گالن در دقیقه (GPM) است.
- فشار خروجی: فشار خروجی پمپ نشان‌دهنده نیرویی است که پمپ به سیال وارد می‌کند تا آن را به سمت خروجی پمپ برانگیزد. واحد فشار معمولاً بار (Bar)، پاسکال (Pa) یا پوند بر اینچ مربع (psi) است.
- هد: هد پمپ به ارتفاع عمودی که پمپ قادر است سیال را به آن ارسال کند، اشاره دارد. هد معمولاً به واحد طول مانند متر (m)، فوت (ft) یا پوند بر اینچ (psi) اندازه‌گیری میشود. هد معمولاً با استفاده از فشار خروجی و چگالی سیال محاسبه میشود.
- دمای سیال: دمای سیالی که پمپ باید با آن کار کند، بستگی به نوع پمپ و کاربرد آن دارد. برخی پمپ‌ها قادر به کار با سیالات با دمای بالا یا پایین هستند، در حالی که برخی دیگر نیازمندی‌های دمای خاصی دارند. دمای سیال معمولاً در دمای سانتیگراد (℃) یا فارنهایت (℉) اندازه‌گیری میشود.
- جنس پمپ: جنس پمپ در واقع متریال و آلیاژ است که پمپ از آن ساخته شده است. برخی از موادی که به طور معمول در ساخت پمپ های طبقاتی استفاده می‌شوند شامل فولاد ضدزنگ، آلومینیوم، آهن ریخته‌گری، استنلس استیل و پلاستیک مقاوم در برابر سیالات خاص است.
اجزای تشکیل دهنده پمپهای طبقاتی
به صورت استاندارد اجزای اصلی پمپ های آب طبقاتی شامل موارد زیر میباشد.
- بدنه: که وظایف آن عبارتند از محافظت از اجزای داخلی پمپ، حفظ فشار سیال، ایجاد مسیر جریان برای سیال. جنس بدنه پمپ ها از چدن (رایج ترین)، فولاد ضد زنگ، برنز و آلومینیوم (کاربردهای خاص) میباشد.
- پروانه: که وظایف آن شامل انتقال انرژی جنبشی به سیال و افزایش فشار سیال میباشد. انواع آن عبارت است از پروانه بسته (رایج ترین)، پروانه نیمه باز، پروانه باز. جنس آن نیز میتواند چدن (رایج ترین)، فولاد ضد زنگ، برنز و پلاستیک (کاربردهای خاص) باشد.
- دیفیوزر: که برای تبدیل انرژی جنبشی سیال به فشار و افزایش راندمان پمپ. جنس آن میتواند چدن (رایج ترین)، فولاد ضد زنگ یا برنز باشد.
- شافت: که وظایفی نظیر اتصال پروانه به موتور و انتقال گشتاور از موتور به پروانه را بر عهده دارد. جنس آن میتواند از فولاد (رایج ترین) یا فولاد ضد زنگ باشد.
- یاتاقان: برای پشتیبانی از شافت و کاهش اصطکاک بین شافت و بدنه استفاده میشود. انواع آن عبارتند از یاتاقان لغزشی (رایج ترین) و یاتاقان غلتشی.
- سیل مکانیکی: که وظیفه جلوگیری از نشتی سیال از پمپ و آب بندی محفظه پمپ را بر عهده دارد. انواع آن شامل سیل مکانیکی تک فنری، سیل مکانیکی دو فنری و سیل مکانیکی دمایی میباشد.
- موتور: برای تامین نیروی لازم برای پمپ و چرخاندن پروانه استفاده میشود. انواع آن شامل موتور الکتریکی (رایج ترین) یا موتور دیزلی میباشد.
- شیرها: وظیفه کنترل جریان سیال و تنظیم فشار سیال را بر عهده دارند. شیرها میتوانند در انواع شیر دروازه ای، شیر توپی یا شیر پروانه ای ساخته شوند.
- پایه ها: وظیفه پشتیبانی از پمپ و حفظ تراز پمپ را بر عهده دارند.
- لوله ها و اتصالات: برای اتصال پمپ به سیستم لوله کشی و انتقال سیال به ورودی و خروجی پمپ را بر عهده دارند.
مزایای پمپ طبقاتی
در زیر به برخی از مزایای پمپهای طبقاتی افقی و عمودی اشاره می‌کنیم:
- کارایی بالا: پمپهای طبقاتی سانتریفیوژ به دلیل داشتن پروانه‌های چند مرحله‌ای، بازدهی بالاتری نسبت به پمپهای سانتریفیوژ تک مرحله‌ای دارند. این بدان معنی است که با استفاده از پمپهای طبقاتی، می‌توان در هر مرحله از جریان، فشار را به مقدار بیشتری افزایش داد.
- اندازه کوچکتر: به دلیل داشتن پروانه‌های چند مرحله‌ای و افزایش فشار در هر مرحله، پمپهای طبقاتی میتوانند از پروانه‌هایی با اندازه کوچکتر استفاده کنند. این باعث میشود که ابعاد کلی پمپ کوچکتر شود و فضای کمتری اشغال کند.
- ارتفاع پمپاژ: پمپهای طبقاتی به دلیل داشتن پروانه‌های چند مرحله‌ای، قادرند آب را به ارتفاعات بیشتری پمپ کنند. این ویژگی مخصوصاً در مواردی که نیاز به پمپاژ آب به ارتفاع زیادی داریم، بسیار مفید است.
- نیاز به سرعت کمتر: پمپهای طبقاتی به دلیل داشتن پروانه‌های چند مرحله‌ای، میتوانند با سرعت کمتری کار کنند و با این حال فشار مورد نیاز را تأمین کنند. این در کاهش انرژی مصرفی و همچنین کاهش سطح نویز تولید شده توسط پمپ مؤثر است.
- عملکرد پایدارتر: با داشتن چند پروانه در یک شافت، پمپهای طبقاتی از نظر ثبات عملکرد بهتری نسبت به پمپهای تک پروانه دارند. این به معنای کاهش ارتعاشات و لرزش‌های غیرمطلوب است که ممکن است بر روی سیستم و تجهیزات دیگر تأثیر منفی بگذارد.
به طور کلی، پمپهای طبقاتی سانتریفیوژ با ترکیب پروانه‌های چند مرحله‌ای و ساختار خاص خود، از مزایایی مانند افزایش انرژی، کارایی بالا، اندازه کوچکتر، قابلیت پمپاژ به ارتفاعات بیشتر و عملکرد پایدار برخوردارند. با این حال، در هر مورد خاص، نیازمندی‌ها و شرایط مختلفی وجود دارند و برای انتخاب مناسب‌ترین نوع پمپ طبقاتی، باید به عواملی مانند ظرفیت مورد نیاز، شرایط عملیاتی، ارتفاع پمپاژ، فشار مورد نیاز و سایر عوامل توجه کرد.
قیمت پمپ طبقاتی
با توجه به اینکه پمپهای طبقاتی برای اهداف و کاربردهای خاصی طراحی و استفاده می‌شوند، به طور معمول گران‌تر هستند. در زیر به عوامل موثر بر قیمت آنها اشاره کرده‌ایم:
- قدرت و عملکرد: پمپهای طبقاتی با قدرت و عملکرد بالاتر معمولاً قیمت بالاتری دارند. پمپ‌هایی با ظرفیت بالا برای پمپاژ آب به ارتفاع‌های بلند و با جریان بالا طراحی شده‌اند و به طور طبیعی هزینه بیشتری دارند.
- برند و کیفیت: برند پمپ، کیفیت ساخت و مواد استفاده شده در تولید نیز میتواند تأثیر زیادی بر قیمت داشته باشد. پمپهای معتبر و با کیفیت بالا معمولاً قیمت بالاتری دارند.
- ویژگی‌ها و تکنولوژی: ویژگی‌های خاصی مانند سیستم‌های کنترل الکترونیکی، قابلیت هوشمندی، مقاومت در برابر خوردگی، عمر مفید طولانی و ضد سیلاب بودن ممکن است قیمت پمپ طبقاتی را افزایش دهد.
- نوع سیال: برخی پمپ‌ها برای سیالات خاصی مانند فاضلاب، آب شور، روغن و موارد دیگر طراحی شده‌اند. پمپ‌هایی که برای سیالات خاصی مناسب هستند، ممکن است قیمت بالاتری داشته باشند.
- اندازه و ظرفیت: اندازه و ظرفیت پمپ نیز میتواند به قیمت آن تأثیر بگذارد. پمپهای بزرگتر و با ظرفیت بیشتر معمولاً قیمت بالاتری دارند.
- بازار و رقابت: عوامل بازاری مانند عرضه و تقاضا، رقابت بین تولیدکنندگان و توزیع‌کنندگان، قوانین و مقررات بازار و نرخ تورم نیز ممکن است تأثیرگذار باشند.
لطفاً در نظر داشته باشید که این عوامل فقط برخی از عوامل ممکن هستند. قیمت‌گذاری دقیق برای هر پمپ ممکن است توسط هر فروشنده نیز متفاوت باشد. در حالت کلی قیمت ارزان‌ترین پمپ در حدود 3 میلیون تومان و گران‌ترین آنها بیش از 30 میلیون تومان خواهد بود.
راهنمای خرید پمپ های طبقاتی
برای انتخاب پمپ آب طبقاتی، می‌توانید از راهنمای زیر استفاده کنید:
- تعیین نیازها: مشخص کنید که پمپ باید آب را تا چه ارتفاعی پمپاژ کند و چه میزان آبدهی (جریان) برای کار شما کافی است. این اطلاعات به عنوان مبنای اولیه برای انتخاب پمپ مناسب خدمت می‌کنند.
- شناخت سیال: مشخص کنید که سیالی که قصد پمپاژ آن را دارید ویژگی‌های خاصی دارد؟ به عنوان مثال، آیا سیال دارای جامدات است یا ویسکوزیته بالایی دارد؟ این اطلاعات به شما در انتخاب پمپ با قابلیت‌های مناسب برای سیال کمک خواهند کرد.
- مشورت با متخصص: پیش از خرید پمپ طبقاتی، با یک متخصص در زمینه پمپهای طبقاتی مشورت کنید. آنها میتوانند براساس نیازها و شرایط خاص شما، پمپ مناسب را توصیه کنند و در مورد مدل‌ها و قیمت‌های مختلف اطلاعات ارائه دهند.
- مقایسه قیمت و کیفیت: در هنگام انتخاب پمپ، قیمت و کیفیت را با یکدیگر مقایسه کنید. ممکن است با مشاوره خوب، بتوانید پمپی با کیفیت مناسب و قیمت مناسب‌تر را پیدا کنید.
- بررسی نصب و نگهداری: در نظر داشته باشید که پمپ نیاز به فضای بیشتری برای نصب و نگهداری دارد. قبل از خرید، مطمئن شوید که فضای مورد نیاز برای نصب پمپ در دسترس است.
با رعایت این راهنماها و مشاوره با متخصصان، می‌توانید پمپ مناسبی را برای نیازهای خاص خود انتخاب کنید. برای خرید یا دریافت اطلاعات تخصصی می‌توانید به سایت ناب ملل به عنوان بزرگترین فروشگاه صنعتی در کشور مراجعه نمایید تا متخصصان آنها شما را یاری نمایند.
