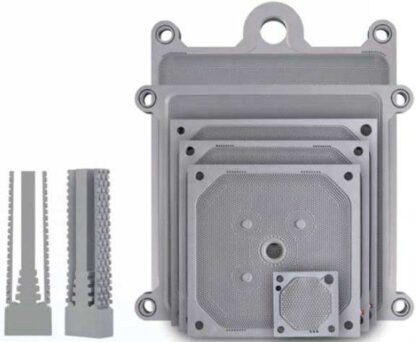

صفحه فیلتر پرس

صفحات مورد استفاده در دستگاه های فیلتر پرس از مهم ترین بخش های این دستگاه ها می باشند. این صفحات با توجه به موارد کاربرد آن ها می تواند در ابعاد مختلف طراحی و تولید گردند. مواد مورد استفاده در ساخت این صفحات می تواند از جنس پلی پروپیلن، چدن، استیل و غیره باشد. صفحه فیلتر پرس باید محکم و اغلب مقاوم در برابر خوردگی باشند. این صفحات همچنین باید بتوانند فشارهای بسیار بالا و حجم (خروجی) بالای دوغاب را تحمل کنند. این محصول با بالاترین کیفیت در شرکت مهاب طراحی و تولید می گردد.

فیلتر پرس ها در بسیاری از سیستم های پردازش تولید محصولات و همچنین برای مدیریت موثر جداسازی مواد جامد استفاده می شوند. آنها ممکن است برای بازیابی آب یا محلول های دیگر از فرآیند زباله و یا تولید یا بازیابی مواد جامد آبگیری مورد نیاز باشند. دستگاه های فیلتر پرس در صنایع مختلفی مورد استفاده قرار می گیرند. صفحه فیلتر پرس تولیدی مهاب برای هر کاربردی که نیاز به جداسازی مایع از جامد دارد، از جمله استخراج معدن و فرآوری مواد معدنی، تولید مواد شیمیایی، مواد غذایی و آشامیدنی، فاضلاب صنعتی و بسیاری از کاربردهای دیگر، ایده آل هستند.

صفحات فیلتر پرس بخش اصلی این دستگاه ها را تشکیل می دهد. مواد، مدل ها و کیفیت های مختلف این صفحات تأثیرات متفاوتی بر عملکرد فیلتراسیون کل دستگاه خواهند داشت. سوراخ تغذیه، توزیع نقطه فیلتر (کانال فیلتر) و کانال های تخلیه آب با توجه به مواد مختلف دارای طرح های متفاوتی است. مهاب تولید کننده انواع دستگاه های فیلتر فشاری در سایز های استاندارد 200 ،400، 600، 800، 1000، 1200، 1500 میلی‌متری است. این مدل ها همچنین با گزینه های سفارشی برای رفع نیازهای دقیق شما در دسترس هستند.

طراحی صفحات فیلتر پرس

هنگامی که دستگاه های فیلتر فشاری سال ها پیش برای اولین بار مورد استفاده قرار گرفتند، از یک سری قاب های مستطیلی ساده تشکیل شده بودند که بین صفحات جامد مسطح با کانال ها یا شیارهایی روی سطوح صفحه قرار می گرفتند تا مایع را خارج کند. این جایی است که اصطلاح “فیلتر پرس قاب و صفحه” منشاء گرفت. مواد جامد روی پارچه های فیلتراسیون که بین قاب و صفحات صاف نگه داشته شده اند جمع شده است. هنگامی که دیگر موادی نمی‌توانستند داخل قاب پمپ شوند، صفحات جدا می‌شدند و اجازه می‌دادند مواد جامد از قاب‌ها خارج شوند.

طراحی این دستگاه ها به سبک قاب و صفحه در هنگام برداشتن مواد جامد آبگیری از قاب با مشکلاتی مواجه است. اگرچه طرح های قاب و صفحه هنوز در برخی صنایع استفاده می شود، اما امروزه اکثر سیستم های فیلتر پرس از طرح های صفحه فرو رفته یا صفحات غشایی استفاده می کنند.

طراحی صفحات فیلتر پرس

انواع صفحات فیلتر پرس

دو نوع اصلی از صفحات به کار رفته در دستگاه فیلتر فشاری وجود دارد. یکی از نوع قاب-صفحه و دیگری از نوع صفحه فرورفته است.

صفحه فیلتر پرس فرورفته

این صفحات دارای سطوح فرورفته در داخل ناحیه محیطی صفحه هستند که نیاز به قاب را از بین می برند. پارچه های فیلتر روی سطوح صفحه نصب می شوند. هنگامی که یک سری از این صفحات محکم در کنار هم قرار می گیرند، فضاهای خالی بین آنها ایجاد می شود. از یک پمپ برای فشار دادن مواد دوغاب جامد و مایع بین صفحات فیلتر استفاده می شود، جایی که مواد جامد در فضاهای خالی فرورفته گرفته می شود و مایع از داخل پارچه عبور می کند و از طریق پورت های بدنه صفحه تخلیه می شود.

صفحه فیلتر پرس فرورفته

این مدل صفحه فاقد قاب است. هر پلیت هم به عنوان صفحه و هم به عنوان قاب عمل می کند. دوغاب خوراک از طریق یک درگاه مرکزی یا گوشه ای بزرگتر وارد می شود و کیک فیلتر شروع به تشکیل در شکاف در هر طرف صفحه می کند. به منظور به حداقل رساندن فشار روی پارچه فیلتر پرس، عمق فرورفتگی معمولاً حدود 15 میلی متر است. حداکثر ضخامت کیک حدود 32 میلی متر است.

اندازه های استاندارد شامل 20*20، 40*40، 60*60، 80*80، 100*100، 120*120، 150*150 و 200*200 سانتیمتر است.

صفحه فیلتر پرس از نوع غشایی یا ممبرانی

مشابه صفحات فیلتر فرورفته، صفحات ممبرانی ابزار اضافی برای جداسازی مواد جامد و مایع که قابل تراکم هستند را ارائه می دهند. صفحه ممبرانی فرورفته است، اما سطوح صفحه منعطف هستند و به آنها اجازه می دهد تا در فضای خالی ایجاد شده بین صفحات گسترش یابند.

مانند صفحه فیلتر فرورفته، آبگیری در ابتدا با پمپاژ مواد جامد و مایع بین صفحات رخ می دهد. هنگامی که مواد دیگری نمی توانند به فضاهای خالی صفحه وارد شوند، پمپ فیلتر پرس متوقف می شود. سپس سطح صفحه ممبرانی انعطاف‌پذیر با آب یا هوای فشرده منبسط می‌شود و سطح صفحه انعطاف‌پذیر را وارد مواد آب‌گیری می‌کند. همانطور که سطح صفحه منبسط می شود، مواد جامد انباشته شده فشرده می شود و در نتیجه مایع اضافی حذف می شود.

صفحه فیلتر فشاری ممبرانی مزایای عملکردی زیادی از جمله کیک فیلتر خشک‌تر، زمان چرخه سریع‌تر، بهبود قابلیت‌های شستشوی کیک و افزایش نرخ تولید را ارائه می‌دهند. ما اندازه‌های مختلف و پیکربندی‌های استاندارد را برای رفع نیازهای شما از جمله خوراک مرکزی، خوراک گوشه‌ای و خوراک خارجی، همراه با گزینه‌های مختلف تخلیه فیلتر ارائه می‌دهیم.

شماتیک صفحات فیلتر فشاری

فیلتر پرس با صفحات میکس ممبرانی و چمبری

ترکیب صفحه محفظه غشایی متناوب با صفحه فیلتر پرس فرورفته یک انتخاب عالی برای عملکرد و صرفه جویی در هزینه است.

صفحه فیلتر پرس قاب و صفحه

فیلتر پرس قاب-صفحه شامل یک چارچوب اسکلت است که تا دو تکیه گاه انتهایی که توسط دو میله موازی افقی به هم متصل شده اند تشکیل شده است. روی میله‌ها تعداد متفاوتی از محفظه‌های فیلتر مونتاژ شده‌اند که از صفحات با پوشش مدیوم ​​تشکیل شده‌اند که به طور متناوب با قاب‌هایی که فضایی را برای کیک فراهم می‌کنند، تشکیل شده‌اند. محفظه ها توسط یک پیچ هیدرولیک بسته و سفت می شوند که صفحات و قاب ها را به هم متصل می کند و یک واشر از پارچه فیلتر ایجاد می کند. دوغاب تحت فشار وارد فیلتر فشاری می شود و تقریباً به طور همزمان هر محفظه را پر می کند. مایع از محیط فیلتر که مواد جامد را درون خود حفظ می کند، عبور می کند. فیلتریت شفاف از خروجی تخلیه و حذف می شود. کیک فیلتر تا زمانی که فریم ها پر شوند جمع می شود (تا زمان کاهش نرخ تغذیه یا افزایش فشار برگشتی). پس از پر شدن قاب ها از کیک، فیلتر کردن متوقف می شود و در صورت لزوم مایع شستشو اعمال می شود.

صفحه فیلتر پرس قاب و صفحه

در حالی که امروزه طرح‌های استاندارد صفحه و قاب برای فیلترپرس های پلی پروپیلن رایج نیستند، می‌توانید برای جایگزینی طرح‌های قاب و صفحه قدیمی‌تر خود به متخصصان مهاب مراجعه کنید. ضخامت های فریم های مختلف را می توان برای ضخامت های مختلف کیک استفاده کرد.

مواد مورد استفاده در ساخت صفحات فیلتر عبارتند از چدن، چوب، فولاد ضد زنگ (استنلس استیل)، پلی استر پر شده با شیشه، پلی پروپیلن بدون فیلتر و آلومینیوم. صفحات و فریم های فلزی ممکن است دارای روکش لاستیکی یا فنلی باشند یا ممکن است کاملاً پلاستیکی باشند.

در زیر نمودار مربوط به دما-فشار صفحه فیلتر فشاری فرورفته چمبری برای چند متریال نشان داده می شود:

نمودار دما-فشار صفحه فیلتر فشاری

صفحه فیلتر پرس پلی پروپیلن

شرکت مهاب، از پلی پروپیلن خالص برای تولید صفحه فیلترپرس های خود استفاده می کند.

ما از پلی پروپیلن با دانسیته بالا استفاده می کنیم. صفحات فیلتر ما به دلیل مقاومت شیمیایی عالی خود حتی در دماهای بالا، با عمر کاری طولانی، عدم مشکلات نشت، ترک و خوردگی و افزایش راندمان فیلتراسیون و شستشو شناخته می شوند.

مشخصات فنی صفحات فیلتر پرس پلی پروپیلن

تمام شاخص های فنی صفحه فیلتر پرس کاملاً با استاندارد اتحادیه اروپا مطابقت دارند. برخی ویژگی های صفحات پلی پروپیلن عبارتند از:

شماتیک دستگاه فیلتر فشاری

  • وزن کمتر: از آنجایی که پلی پروپیلن وزن سبکی دارد، فرآیند فیلتراسیون توسط دستگاه را کوتاه می کند.
  • پاک شوندگی راحت: سطح پلی پروپیلن سطحی است که آب کمتری را جذب می کند که تمیز کردن آن را آسان می کند و در زمان صرفه جویی می کند.
  • آب بندی عالی: پک فیلتر پلی پروپیلن آب بندی عالی به سطح ماشینکاری شده می دهد.
  • کیفیت عالی محصول : از آنجایی که زهکشی در لوله است، کیفیت عالی محصول را تضمین می کند.
  • افزایش ظرفیت: از آنجایی که پلی پروپیلن در برابر اکثر مواد شیمیایی و دماهای بالا از نظر شیمیایی مقاوم است، ظرفیت قسمت فیلتر افزایش می یابد.
  • قالب گیری یک تکه: ورق پلی پروپیلن قالبی یک تکه است که احتمال ایجاد ترک، خوردگی و نشتی از بین می رود.
  • سایز بندی صفحات: محدوده رایج برای تولید صفحات از جنس پلی پروپیلن، از 200*200 میلی متر تا 2000 x2000 میلی متر می باشد
  • ضخامت کیک متناسب با نوع محصول: صفحه فیلتر پرس پلی پروپیلن توانایی تشکیل کیک از 20 تا 60 میلی متر را دارند.
  • حداکثر دمای عملیاتی: صفحات پلی پروپیلن توانایی فیلتر محصول تا دماب 90 درجه سانتیگراد را دارد.
  • کیفیت عالی، دقت ماشینکاری بالا و پرداخت خوب
  • عمر طولانی
  • صفحات موجود با فشار طراحی از 4 بار تا فشار 30 بار
  • تخلیه: تخلیه باز و بسته
  • خوراک: تغذیه در مرکز، تغذیه گوشه بالا / پایین، مرکز بالا
  • صفحات غشایی برای کاربردهایی در دسترس هستند که به رطوبت کیک کمتری نیاز دارند

صفحه فیلتر پرس چدن

صفحه فیلتر پرس چدن

برای فیلتر مواد با دمای بسیار بالا (به عنوان مثال، 120 ℃ یا بالاتر) فیلتر فشاری معمولی pp نمی تواند به خوبی کار کند و باید از فیلتر های چدنی را استفاده نماییم.

فیلتر فشاری چدنی از چدن مرغوب یا چدن ندولار ساخته شده است. برای فیلتر کردن مواد با دمای بالا مناسب است. این صفحات دارای استحکام بالا، فشار فیلتراسیون زیاد و عمر طولانی است.

به طور گسترده در پالایش نفت (روغن سفید، گلیسیرین)، متالورژی، صنایع سرامیک (کائولن، بنتونیت فعال، خاک) که فرآیند جداسازی جامد-مایع مورد نیاز است، استفاده می شود.

صفحات فیلتر چدنی طبق روش تخلیه کیک دارای نوع اتوماتیک و دستی می باشند. برخلاف صفحه فیلتر فشاری با صفحات PP، صفحه فیلتر چدنی بسیار سنگین است و جابجایی آن توسط نیروی انسانی آسان نیست، بنابراین به طور معمول اگر اندازه صفحه فیلتر فشاری بیش از 800 میلی متر باشد، فیلتر چدنی اتوماتیک را برای صرفه جویی در نیروی کار توصیه می کنیم. دو نوع صفحه برای نیازهای مختلف فیلتر وجود دارد: نوع چمبری و صفحات قاب و صفحه

صفحات فیلتر چدنی معمولاً از بسته شدن هیدرولیک موتوری استفاده می کند تا اثر آب بندی بهتری داشته باشد.

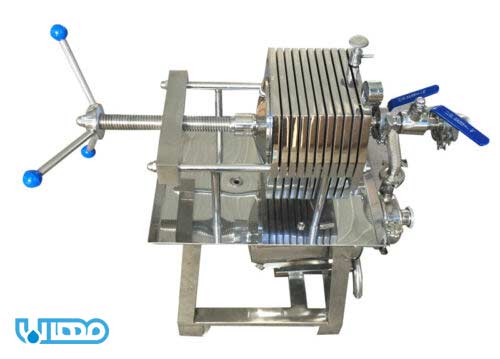

صفحه فیلتر پرس از جنس استنلس استیل

فیلترپرس های فولادی ضد زنگ (استنلس استیل) فقط کمی با فیلترپرس های معمولی متفاوت است. معماری اصلی، اصل کار و فناوری فرآیند یکسان است. با این حال، تفاوت در اقدامات حفاظتی ساختاری آنها است. بسته به منطقه کاربرد (شیمیایی، دارویی یا صنایع غذایی)، دستورالعمل های خاصی باید رعایت شود. فیلتر پرس های فولادی ضد زنگ مهاب با استانداردهای بهداشتی و خلوص بالا، در طراحی و در پردازش مطابقت دارند. در دستگاه های فیلتر فشاری استنلس استیل، تمام اجزای در تماس با محصول (به استثنای صفحات فیلتر) با فولاد ضد زنگ مرغوب پوشانده می شوند. این کار همچنین محافظت بهینه در برابر خوردگی را فراهم می کند. در موارد خاص، دستگاه های فیلتر فشاری می توانند تماماً از فولاد ضد زنگ ساخته شوند یا با روکش فولاد ضد زنگ باشند.

فیلتر پرس استیل

مزایای صفحه فیلترپرس استیل

  • طراحی با کیفیت بالا
  • حفاظت در برابر خوردگی
  • نسخه تایید شده FDA برای تماس با مواد غذایی و دارویی
  • طول عمر طولانی
  • تمیز کردن آسان
  • همچنین رعایت استانداردهای ویژه در صنایع شیمیایی، غذایی و دارویی

قیمت صفحه فیلتر پرس

به طور کلی قیمت صفحات فیلترپرس ممبرانی از صفحات فیلتر چمبر بیشتر است.

استفاده از صفحات فیلتر پلی پروپیلن در بسیاری از صنایع مانند پلایشگاه ها ممکن نیست به همین دلیل از صفحات از جنس چدن استفاده می نمایند که مقاومت بالاتری داشته و از لحاظ قیمت نیز گران تر می باشد. اندازه این صفحات با قیمت آن ها ارتباط مستقیم دارد، یعنی هر چه اندازه صفحات فیلتر بزرگتر باشد در نتیجه قیمت بالاتری خواهند داشت. برای آگاهی دقیق از قیمت صفحات فیلتر پرس شما می توانید با کارشناسان شرکت مهاب تماس بگیرید تا اطلاعات دقیقی از قیمت انواع صفحات در اختیار شما قرار گیرد.
