طراحی و ساخت فیلتر پرس یکی از مراحل مهم در راه اندازی سیستم های جداسازی جامد از مایع در صنایع مختلف است. عملکرد صحیح این دستگاه به عواملی مانند مشخصات مواد ورودی، ظرفیت مورد نیاز، فشار کاری، شرایط محیطی و الزامات فرایند بستگی دارد. به همین دلیل، طراحی اصولی باید پیش از شروع ساخت و براساس اطلاعات واقعی خط تولید انجام شود. در یک پروژه مهندسی، صرفاً ساخت دستگاه با ابعاد مشخص کافی نیست؛ بلکه لازم است ظرفیت فیلتراسیون، کیفیت جداسازی، مقاومت مکانیکی، ایمنی و هزینه های بهره برداری نیز در نظر گرفته شوند.

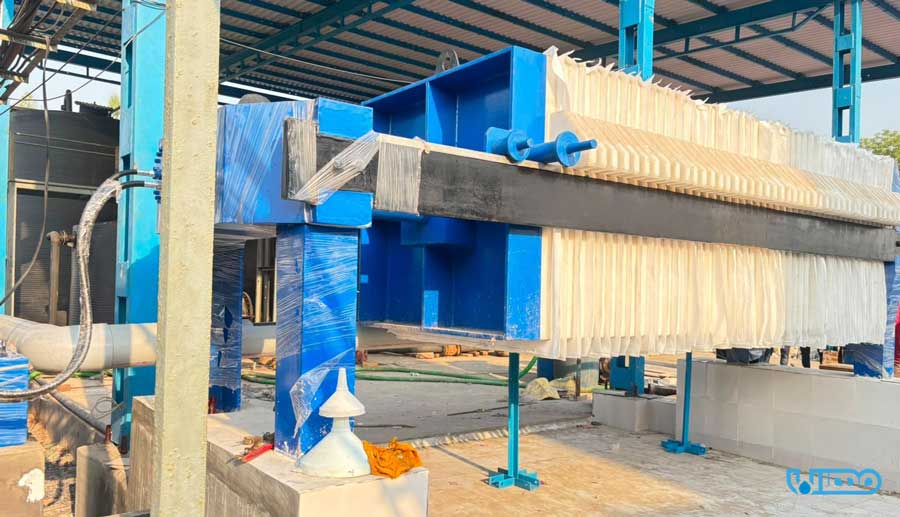

اطلاعات مورد نیاز پیش از طراحی فیلتر پرس
اولین مرحله در طراحی، شناخت دقیق فرایندی است که دستگاه قرار است در آن فعالیت کند. هر صنعت ویژگی های خاص خود را دارد و تفاوت در نوع دوغاب، غلظت جامدات و شرایط عملیاتی می تواند بر ابعاد و مشخصات فنی دستگاه تأثیر بگذارد.
- نوع ماده و ویژگی های دوغاب: پیش از شروع طراحی باید مشخص شود که ماده ورودی چه ترکیب شیمیایی و ویژگی های فیزیکی دارد. اندازه ذرات، شکل ذرات، میزان چسبندگی و تمایل مواد به تشکیل کیک متراکم از جمله اطلاعات مؤثر در انتخاب شرایط فیلتراسیون هستند.
- درصد جامدات و ظرفیت خوراک: درصد جامدات دوغاب مشخص می کند چه مقدار ماده جامد در حجم معینی از خوراک وجود دارد. این اطلاعات برای برآورد میزان کیک تولید شده و تعیین ظرفیت مورد نیاز اهمیت دارد. همچنین باید حجم خوراک در هر سیکل و تعداد سیکل های مورد انتظار در طول شیفت کاری مشخص شود.
- کیفیت مورد انتظار محصول خروجی: در برخی کاربردها، کاهش رطوبت کیک اهمیت بیشتری دارد؛ درحالی که در فرایندهای دیگر، شفافیت مایع خروجی یا سرعت فیلتراسیون اولویت اصلی است. این اهداف باید از ابتدا تعریف شوند، زیرا انتخاب شرایط عملیاتی و طراحی دستگاه به آن ها وابسته است.
- شرایط محیطی و شیمیایی: دمای فرایند، خورندگی مواد، فشار مورد نیاز و شرایط نصب باید پیش از انتخاب مواد و طراحی سازه بررسی شوند. جمع آوری این اطلاعات از اصلاحات پرهزینه در مراحل ساخت و راه اندازی جلوگیری می کند.
محاسبات اولیه در طراحی فیلتر پرس
محاسبات مهندسی به تعیین ظرفیت مناسب و جلوگیری از انتخاب دستگاه کوچک تر یا بزرگ تر از نیاز واقعی کمک می کنند. با این حال، محاسبات اولیه باید با داده های آزمایش فیلتراسیون و شرایط واقعی فرایند تطبیق داده شوند.
برآورد ظرفیت مورد نیاز
برای برآورد ظرفیت، ابتدا باید حجم خوراک ورودی در هر سیکل و تعداد سیکل های مورد انتظار مشخص شود. اگر حجم خوراک هر سیکل برابر با (V_f) و تعداد سیکل های کاری در یک بازه زمانی برابر با (N) باشد، حجم کل خوراک در آن بازه از رابطه زیر به دست می آید:
V_total = V_f × N
این رابطه یک برآورد اولیه از حجم خوراک است و به تنهایی ظرفیت نهایی دستگاه را تعیین نمی کند. زمان پرشدن محفظه ها، تخلیه کیک، شست وشو و سایر توقف های عملیاتی نیز باید در محاسبات لحاظ شوند.
تعیین سطح فیلتراسیون
سطح مورد نیاز فیلتراسیون به ویژگی های دوغاب، مقاومت کیک، قابلیت عبور مایع از محیط فیلتر و اختلاف فشار بستگی دارد. در عمل، صرفاً افزایش سطح فیلتراسیون همیشه به معنای دستیابی به زمان سیکل کوتاه تر نیست؛ زیرا مقاومت کیک و تغییرات فشار می توانند سرعت عبور مایع را محدود کنند. به همین دلیل، استفاده از آزمایش های مقدماتی روی نمونه واقعی خوراک می تواند اطلاعات قابل اعتمادتری برای تعیین سطح مورد نیاز فراهم کند.
بررسی حجم کیک و زمان سیکل
حجم کیک تولیدی باید با مقدار جامدات ورودی، میزان بازیابی جامدات و چگالی ظاهری کیک متناسب باشد. همچنین زمان کل سیکل تنها شامل مرحله فیلتراسیون نیست و مراحل تخلیه، تمیزکاری و آماده سازی مجدد دستگاه را نیز در بر می گیرد.
انتخاب فشار کاری
فشار کاری باید براساس ویژگی های خوراک، مقاومت مکانیکی طراحی و محدودیت های مجاز تجهیزات انتخاب شود. افزایش فشار بدون بررسی شرایط فرایند ممکن است باعث بهبود متناسب عملکرد نشود و حتی مصرف انرژی یا مشکلات عملیاتی را افزایش دهد. بنابراین، فشار نهایی باید با محاسبات مهندسی و مشخصات تأیید شده تجهیزات تعیین شود.

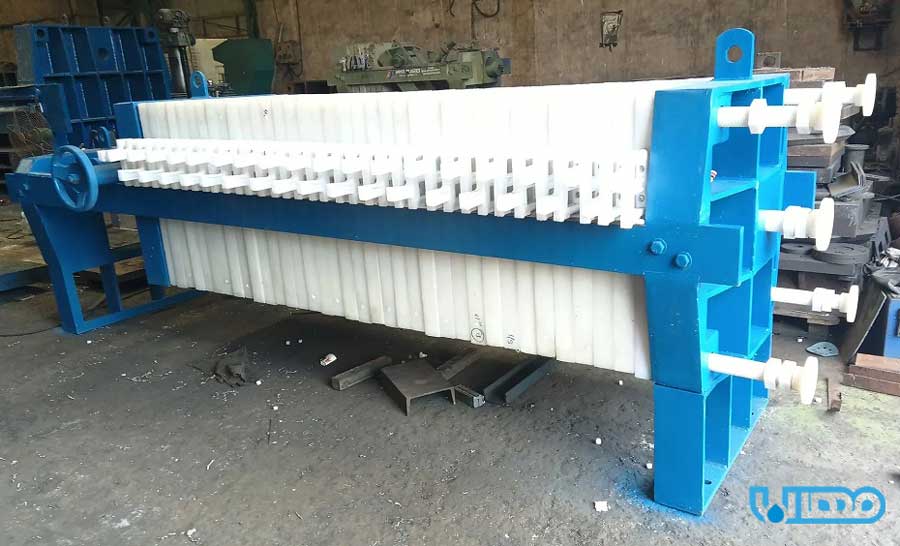

مراحل طراحی و ساخت فیلتر پرس
فرایند ساخت دستگاه فیلتر پرس صنعتی باید از مرحله تدوین نیازهای فنی آغاز شود و تا مونتاژ، آزمایش و تأیید نهایی ادامه یابد. اجرای منظم این مراحل به کاهش خطاهای ساخت و افزایش قابلیت اطمینان تجهیزات کمک می کند.
۱. تدوین مشخصات فنی و تهیه نقشه های اولیه
در ابتدا، اطلاعات مربوط به ظرفیت، شرایط کاری، نوع خوراک، فضای نصب و الزامات بهره برداری جمع آوری می شوند. براساس این اطلاعات، مشخصات فنی پروژه تدوین و نقشه های اولیه تهیه می شوند. هرگونه ابهام در این مرحله می تواند در ادامه باعث تغییر ابعاد، افزایش هزینه یا تأخیر در ساخت شود.
۲. طراحی سازه و بررسی استحکام
در مرحله بعد، سازه نگهدارنده و بخش های باربر براساس نیروهای وارد شده در شرایط کاری و بارهای احتمالی طراحی می شوند. محاسبات باید اثر فشارهای عملیاتی، واکنش های مکانیکی، شرایط نصب و الزامات ایمنی را در نظر بگیرند. انتخاب ابعاد و جنس مواد نباید صرفاً بر مبنای تجربه ظاهری یا نمونه های مشابه انجام شود. در پروژه های صنعتی، محاسبات استحکام و بررسی نقاط بحرانی باید توسط افراد دارای صلاحیت فنی انجام شوند.
۳. برنامه ریزی ساخت و کنترل ابعادی
پس از تأیید نقشه ها، روش ساخت قطعات و ترتیب عملیات تولید تعیین می شود. در این مرحله، تلرانس های ابعادی، کیفیت سطوح، الزامات جوشکاری و نقاط مورد نیاز برای بازرسی مشخص می شوند. کنترل ابعادی در حین ساخت اهمیت زیادی دارد؛ زیرا انحراف از نقشه می تواند مونتاژ صحیح مجموعه را دشوار کند یا باعث ایجاد تنش های ناخواسته در زمان بهره برداری شود.
۴. مونتاژ و نصب تجهیزات
در مرحله مونتاژ، قطعات ساخته شده مطابق نقشه های تأیید شده در کنار یکدیگر قرار می گیرند و تجهیزات کنترلی و سامانه های مورد نیاز نصب می شوند. ترتیب مونتاژ باید به گونه ای باشد که دسترسی برای بازرسی، تعمیرات و سرویس های دوره ای حفظ شود. در پایان این مرحله، انطباق مجموعه با نقشه ها، صحت اتصالات و آماده بودن دستگاه برای آزمون های پیش از راه اندازی بررسی می شود.

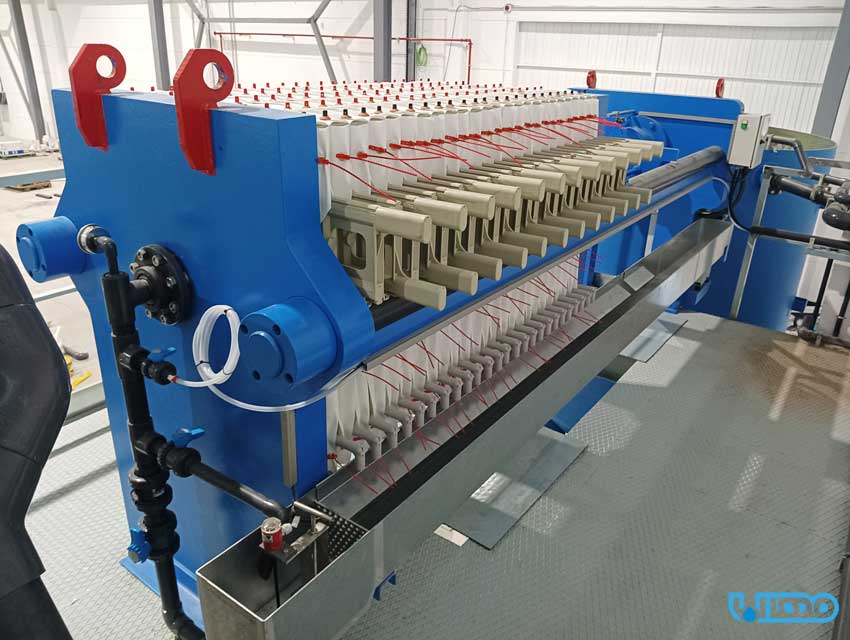

انتخاب مواد و معیارهای فنی ساخت
انتخاب مواد مناسب یکی از عوامل تعیین کننده در دوام و عملکرد تجهیزات صنعتی است. جنس قطعات باید با توجه به نوع سیال، ترکیب شیمیایی، دما، فشار، شرایط شست و شو و میزان سایش انتخاب شود. در محیط های خورنده، استفاده از مواد نامتناسب ممکن است باعث خوردگی زودرس، کاهش استحکام یا آلودگی محصول شود. در محیط های دارای ذرات ساینده نیز مقاومت سطحی و قابلیت تعمیر یا تعویض قطعات اهمیت بیشتری پیدا می کند.
علاوه بر جنس مواد، کیفیت ساخت نیز باید مورد توجه باشد. اجرای صحیح جوشکاری، رعایت تلرانس های نقشه، کیفیت پرداخت سطوح و کنترل اتصالات از جمله مواردی هستند که می توانند بر عمر مفید دستگاه تأثیر بگذارند. در زمان انتخاب مواد، بهتر است هزینه اولیه با هزینه چرخه عمر مقایسه شود. گاهی گزینه ای با قیمت خرید بالاتر، به دلیل نیاز کمتر به تعمیرات و توقف تولید، در بلندمدت اقتصادی تر خواهد بود. تصمیم نهایی باید براساس محاسبات، استانداردهای مرتبط و شرایط واقعی بهره برداری گرفته شود.
آزمایش، راه اندازی و کنترل کیفیت
پس از تکمیل ساخت فیلتر پرس، دستگاه باید پیش از بهره برداری تحت بازرسی و آزمون های متناسب با طراحی قرار گیرد. هدف از این مرحله، اطمینان از انطباق تجهیزات با مشخصات فنی و شناسایی ایرادهای احتمالی پیش از ورود به چرخه تولید است. نخست، وضعیت مونتاژ، اتصالات، ابعاد و کیفیت ساخت بررسی می شود. سپس عملکرد سامانه های کنترلی و هیدرولیکی، در صورت وجود، مطابق دستورالعمل سازنده و الزامات ایمنی آزمایش خواهد شد.
کنترل آب بندی و بررسی نشتی باید در شرایط آزمون تعریف شده و با رعایت محدودیت های مجاز تجهیزات انجام شود. پس از آن، عملکرد فرایندی دستگاه با خوراک مناسب ارزیابی می شود تا مواردی مانند زمان سیکل، کیفیت مایع خروجی و ویژگی های کیک با اهداف طراحی مقایسه شوند. نتایج آزمون ها باید ثبت شوند تا در صورت مشاهده انحراف، علت آن شناسایی و اصلاحات لازم اجرا شود. انجام آزمون های فشار یا سایر آزمایش های تخصصی نیز باید مطابق روش اجرایی مصوب و توسط افراد واجد صلاحیت صورت گیرد.

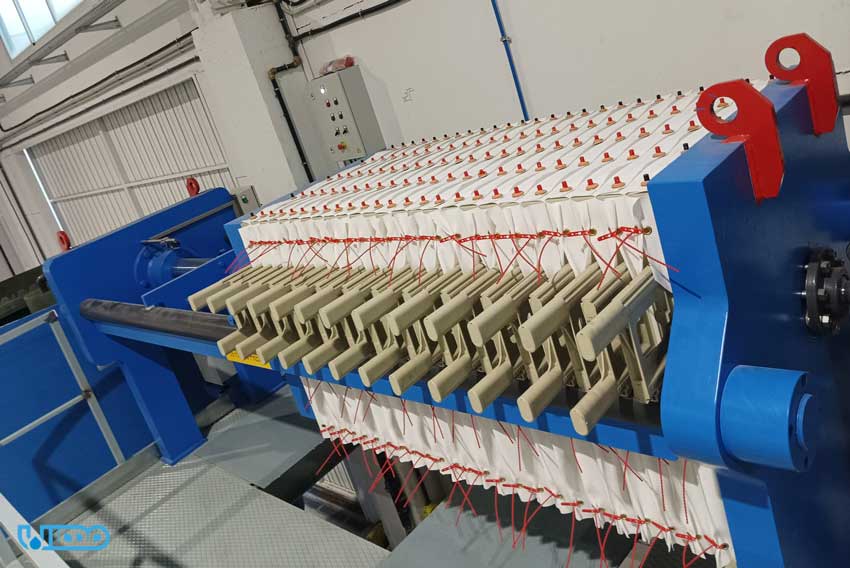

اشتباهات رایج در طراحی و ساخت فیلتر پرس
یکی از اشتباهات رایج در طراحی و ساخت فیلتر پرس، انتخاب ظرفیت صرفاً براساس حجم خوراک بدون توجه به ویژگی های فیلتراسیون است. چنین تصمیمی ممکن است باعث افزایش زمان سیکل یا ناتوانی دستگاه در تأمین ظرفیت تولید شود. خطای دیگر، تعیین فشار کاری بدون بررسی مقاومت مکانیکی و مشخصات تجهیزات است. فشار بالاتر همیشه عملکرد بهتر ایجاد نمی کند و باید در محدوده طراحی مجاز باقی بماند.
بی توجهی به خوردگی، سایش و شرایط شیمیایی نیز می تواند عمر مفید تجهیزات را کاهش دهد. علاوه بر این، حذف کنترل های ابعادی یا صرف نظرکردن از آزمون های پیش از راه اندازی، احتمال بروز ایراد در زمان بهره برداری را افزایش می دهد. برای پیشگیری از این مشکلات، لازم است اطلاعات فرایندی از ابتدا به درستی جمع آوری شوند، نقشه ها پیش از ساخت تأیید شوند و مراحل بازرسی و آزمایش در برنامه اجرایی پروژه قرار گیرند.
