نحوه محاسبه ظرفیت فیلتر پرس

انتخاب ظرفیت مناسب فیلتر پرس یکی از مهم ترین مراحل طراحی سیستم های فیلتراسیون صنعتی است. اگر ظرفیت دستگاه کمتر از نیاز فرایند باشد، زمان آبگیری افزایش پیدا می کند و ممکن است خط تولید با محدودیت عملیاتی مواجه شود. از طرف دیگر، انتخاب دستگاهی با ظرفیت بیش از نیاز واقعی، هزینه خرید، نصب و نگهداری تجهیزات را افزایش می دهد. برای محاسبه ظرفیت فیلتر پرس باید عواملی مانند حجم دوغاب ورودی، درصد جامدات، رطوبت کیک نهایی، تعداد سیکل های کاری و زمان مورد نیاز برای هر سیکل بررسی شوند. در این مقاله، روش محاسبه ظرفیت فیلتر پرس را با فرمول های کاربردی و یک مثال عددی توضیح می دهیم تا بتوانید حجم تقریبی محفظه مورد نیاز را برای فرایند خود تعیین کنید.

ظرفیت فیلتر پرس و واحدهای اندازه گیری

ظرفیت فیلتر پرس به میزان موادی اشاره دارد که دستگاه می تواند در یک سیکل یا طی یک بازه زمانی مشخص، آبگیری و جداسازی کند. با این حال، ظرفیت دستگاه تنها با یک عدد مشخص نمی شود و باید نوع ظرفیت مورد نظر را تعیین کرد. مهم ترین معیارهای اندازه گیری ظرفیت فیلتر پرس عبارت اند از:

• حجم محفظه: مجموع فضای قابل استفاده بین صفحات برای تشکیل کیک، معمولاً برحسب لیتر یا متر مکعب.
• ظرفیت کیک در هر سیکل: حجم یا جرم کیک تشکیل شده در پایان یک مرحله فیلتراسیون.
• ظرفیت پردازش روزانه: میزان خوراک یا جامدات قابل پردازش در طول یک روز کاری.
• ظرفیت جامدات خشک: جرم مواد جامد جدا شده از دوغاب، بدون احتساب آب موجود در کیک.

این معیارها با یکدیگر متفاوت اند. برای مثال، دو دستگاه با حجم محفظه یکسان ممکن است به دلیل تفاوت در نوع دوغاب، فشار کاری، جنس پارچه فیلتر و زمان سیکل، عملکرد یکسانی نداشته باشند. بنابراین، برای انتخاب دستگاه مناسب باید ابتدا میزان جامدات ورودی و ظرفیت تولید مورد نیاز مشخص شود و سپس حجم محفظه، تعداد صفحات و سطح فیلتراسیون تعیین شوند.

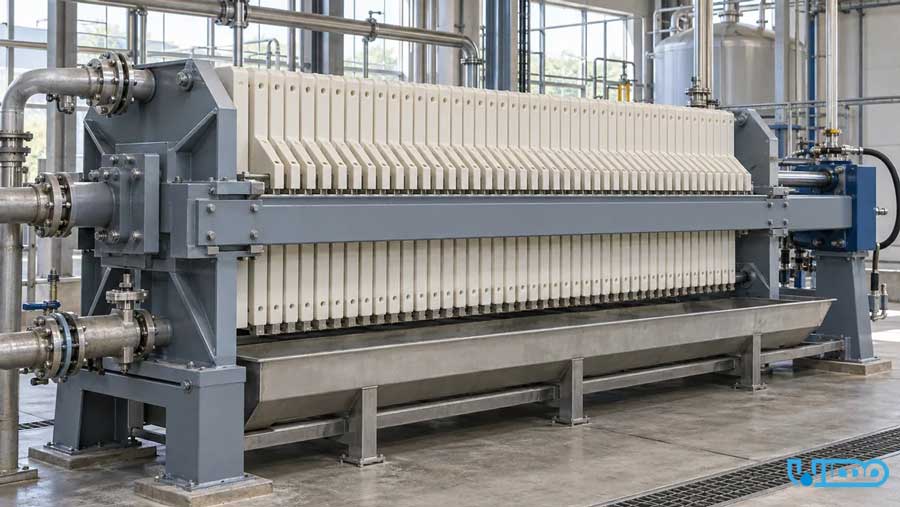

فرمول محاسبه ظرفیت فیلتر پرس

برای محاسبه ظرفیت دستگاه فیلتر پرس، ابتدا باید جرم جامدات خشک موجود در خوراک روزانه تعیین شود. سپس با توجه به درصد جامدات کیک نهایی و چگالی توده ای آن، حجم کیک تولید شده محاسبه می شود.

۱. محاسبه جرم جامدات خشک

فرمول محاسبه جرم جامدات خشک روزانه به شکل زیر است:

جرم جامدات خشک = حجم خوراک روزانه × چگالی دوغاب × کسر جرمی جامدات

به صورت نمادین:

Ms = Qf × ρf × Cs

در این فرمول:

• Ms: جرم جامدات خشک روزانه برحسب کیلوگرم
• Qf: حجم خوراک روزانه برحسب متر مکعب
• ρf: چگالی دوغاب برحسب کیلوگرم بر متر مکعب
• Cs: کسر جرمی جامدات خوراک به صورت عدد اعشاری

برای تبدیل درصد جامدات به کسر جرمی، کافی است مقدار درصد را بر ۱۰۰ تقسیم کنید. برای مثال، غلظت جامدات ۸ درصد برابر با ۰٫۰۸ است.

۲. محاسبه جرم کیک مرطوب

پس از تعیین جرم جامدات خشک، باید جرم کل کیک مرطوب محاسبه شود. اگر کسر جرمی جامدات خشک در کیک نهایی مشخص باشد، رابطه زیر کاربرد دارد:

Mc = Ms / Cc

در این رابطه، Mc جرم کیک مرطوب روزانه و Cc کسر جرمی جامدات خشک در کیک نهایی است.

برای مثال، اگر کیک نهایی دارای ۶۵ درصد جامدات باشد، مقدار Cc برابر با ۰٫۶۵ خواهد بود. در این حالت، ۳۵ درصد جرم کیک را آب تشکیل می دهد.

۳. محاسبه حجم محفظه مورد نیاز

برای محاسبه حجم کیک تولید شده در هر سیکل، ابتدا حجم کل کیک روزانه تعیین می شود:

Vc,daily = Mc / ρc

در این رابطه، ρc چگالی توده ای کیک مرطوب برحسب کیلوگرم بر متر مکعب است.

سپس حجم کیک در هر سیکل از رابطه زیر به دست می آید:

Vc,cycle = Vc,daily / N

در این فرمول، N تعداد سیکل های مؤثر کاری در روز است.

برای تعیین حجم اسمی محفظه، باید میزان استفاده مؤثر از فضای محفظه نیز در نظر گرفته شود:

Vchamber = Vc,cycle / U

در این رابطه، U ضریب بهره برداری از حجم اسمی محفظه است که مقداری بین صفر و یک دارد. این ضریب باید با توجه به نوع دوغاب، نحوه پر شدن محفظه و شرایط واقعی فرایند تعیین شود.

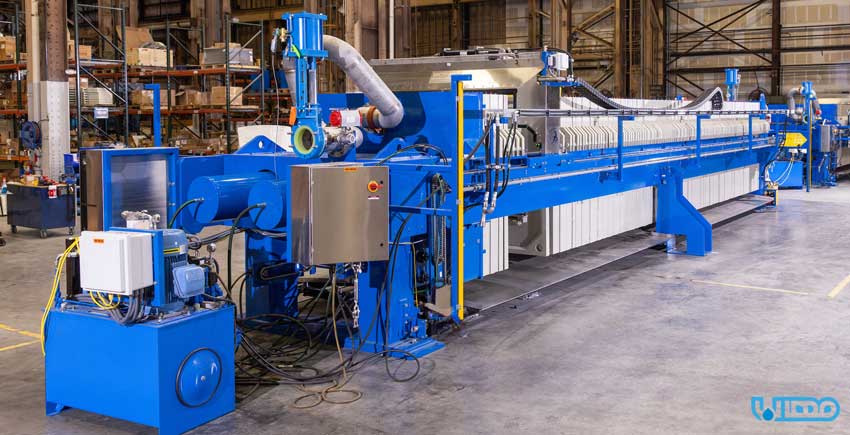

آموزش محاسبه ظرفیت فیلتر پرس با مثال عددی

فرض کنید یک واحد صنعتی روزانه ۲۰ متر مکعب دوغاب با مشخصات زیر تولید می کند:

• حجم خوراک روزانه: ۲۰ متر مکعب
• چگالی دوغاب: ۱۱۰۰ کیلوگرم بر متر مکعب
• درصد جامدات خوراک: ۸ درصد وزنی
• درصد جامدات کیک نهایی: ۶۵ درصد وزنی
• چگالی توده ای کیک مرطوب: ۱۴۰۰ کیلوگرم بر متر مکعب
• تعداد سیکل کاری مؤثر: ۴ سیکل در روز
• ضریب بهره برداری از محفظه: ۰٫۸۵

مرحله اول؛ محاسبه جرم جامدات خشک روزانه

با جایگذاری مقادیر در فرمول داریم:

Ms = 20 × 1100 × 0.08

Ms = 1760 kg/day

بنابراین، روزانه ۱۷۶۰ کیلوگرم جامدات خشک وارد سیستم می شود.

مرحله دوم؛ محاسبه جرم کیک مرطوب

با توجه به اینکه کسر جرمی جامدات کیک برابر با ۰٫۶۵ است:

Mc = 1760 / 0.65

Mc ≈ 2707.7 kg/day

در نتیجه، جرم کیک مرطوب تولید شده در هر روز حدود ۲۷۰۸ کیلوگرم خواهد بود.

مرحله سوم؛ محاسبه حجم کیک روزانه

با استفاده از چگالی توده ای کیک مرطوب:

Vc,daily = 2707.7 / 1400

Vc,daily ≈ 1.934 m³/day

بنابراین، حجم کیک تولید شده در طول روز تقریباً ۱٫۹۳۴ متر مکعب است.

مرحله چهارم؛ محاسبه حجم کیک در هر سیکل

با فرض انجام چهار سیکل مؤثر در روز:

Vc,cycle = 1.934 / 4

Vc,cycle ≈ 0.484 m³

در هر سیکل، حدود ۰٫۴۸۴ متر مکعب کیک تولید می شود.

مرحله پنجم؛ محاسبه حجم اسمی محفظه

با در نظر گرفتن ضریب بهره برداری ۰٫۸۵:

Vchamber = 0.484 / 0.85

Vchamber ≈ 0.569 m³

در این مثال، حجم اسمی محفظه مورد نیاز حدود ۰٫۵۷ متر مکعب، معادل ۵۶۹ لیتر، برآورد می شود.

این عدد یک تخمین اولیه است، نه ظرفیت نهایی تأیید شده دستگاه. تعداد سیکل های واقعی، نحوه توزیع کیک بین محفظه ها، زمان تخلیه، قابلیت آبگیری دوغاب و نتایج آزمون فیلتراسیون می توانند ظرفیت انتخابی را تغییر دهند.

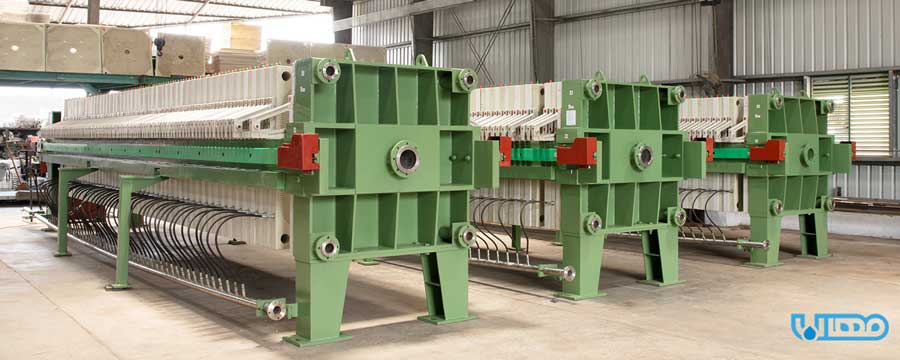

عوامل مؤثر بر ظرفیت واقعی فیلتر پرس

محاسبات اولیه به تنهایی برای انتخاب دقیق دستگاه کافی نیستند. ظرفیت واقعی فیلتر پرس به مجموعه ای از ویژگی های مواد و شرایط عملیاتی بستگی دارد.

• نوع و غلظت دوغاب: افزایش غلظت جامدات می تواند جرم مواد جامد ورودی را افزایش دهد. با این حال، رفتار فیلتراسیون به اندازه ذرات و ویژگی های فیزیکی و شیمیایی دوغاب نیز وابسته است.
• رطوبت نهایی کیک: هر چه کسر جامدات کیک بیشتر باشد، آب کمتری در محصول نهایی باقی می ماند. این موضوع بر جرم و حجم کیک مرطوب اثر می گذارد.
• فشار کاری دستگاه: فشار مناسب می تواند به جداسازی مایع کمک کند، اما افزایش فشار همیشه باعث افزایش متناسب ظرفیت نمی شود؛ به ویژه در دوغاب های تراکم پذیر که مقاومت کیک افزایش پیدا می کند.
• سطح فیلتراسیون و پارچه فیلتر: مساحت صفحات، نفوذپذیری پارچه و احتمال گرفتگی منافذ بر سرعت عبور مایع و زمان مورد نیاز برای آبگیری تأثیر می گذارند.
• زمان سیکل کاری: مدت پر شدن محفظه، فیلتراسیون، تخلیه کیک و آماده سازی مجدد دستگاه باید در محاسبه تعداد سیکل های روزانه لحاظ شود. کاهش زمان سیکل تنها زمانی مفید است که کیفیت جداسازی و میزان رطوبت کیک همچنان قابل قبول باشد.

انتخاب ظرفیت مناسب فیلتر پرس

پس از محاسبه حجم تقریبی محفظه، باید مشخصات فنی دستگاه با شرایط واقعی خط تولید تطبیق داده شوند. این مرحله شامل بررسی حجم هر محفظه، تعداد صفحات، سطح فیلتراسیون، فشار طراحی، جنس صفحات و سازگاری پارچه فیلتر با مواد مورد نظر است. همچنین باید تغییرات احتمالی در میزان تولید روزانه، نوسانات غلظت دوغاب و ساعات کاری کارخانه در نظر گرفته شوند. انتخاب دستگاه تنها بر اساس حجم محفظه، بدون توجه به زمان سیکل و قابلیت آبگیری مواد، ممکن است به برآورد نادرست ظرفیت منجر شود.

برای تعیین ظرفیت نهایی، انجام آزمایش فیلتراسیون روی نمونه واقعی دوغاب و بررسی عملکرد دستگاه در شرایط عملیاتی توصیه می شود. این اطلاعات به انتخاب دقیق تر تجهیزات و کاهش هزینه های بهره برداری کمک می کنند.
