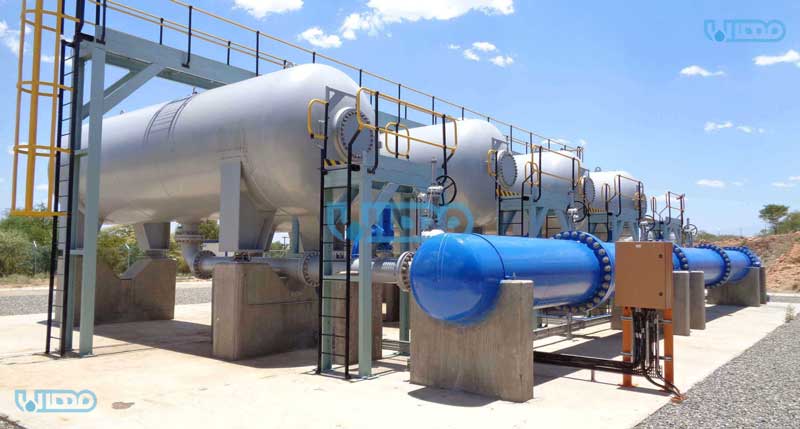

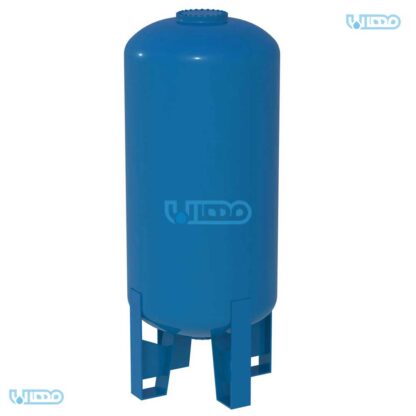

سرج تانک (منبع ضربه گیر)

در سیستم های لوله کشی و انتقال سیالات، تغییر ناگهانی سرعت یا توقف جریان می تواند منجر به ایجاد پدیده ای خطرناک به نام ضربه قوچ (Water Hammer) شود. این پدیده با افزایش ناگهانی فشار، موجب ترکیدگی لوله ها، آسیب به پمپ ها و اختلال در عملکرد تجهیزات می شود. یکی از مطمئن ترین روش ها برای کنترل و مهار این مشکل، استفاده از سرج تانک یا منبع ضربه گیر است.

سرج تانک با طراحی ویژه خود فشار اضافی را جذب کرده و مانع از آسیب دیدن خطوط انتقال و تجهیزات می شود. این تجهیز علاوه بر افزایش ایمنی سیستم، موجب کاهش هزینه های تعمیر و نگهداری و افزایش طول عمر تجهیزات نیز خواهد شد. به همین دلیل، امروزه در صنایع مختلف از جمله آب و فاضلاب، نفت و گاز، نیروگاه ها و سیستم های پمپاژ، استفاده از سرج تانک به یک ضرورت تبدیل شده است.

سرج تانک چیست؟

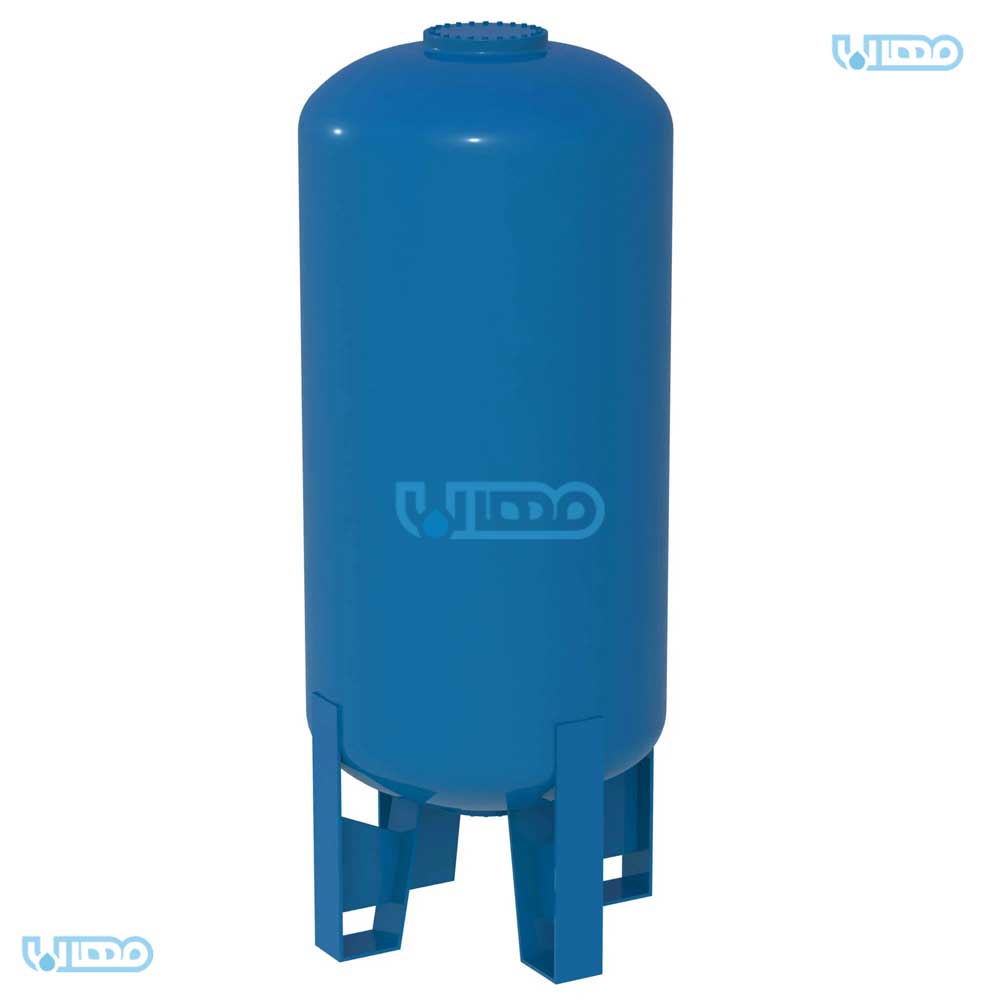

سرج تانک (surge tank) تجهیزی است که برای جلوگیری از پدیده ی ضربه قوچ در سیستم های لوله کشی و پمپاژ مورد استفاده قرار می گیرد. هنگامی که جریان سیال به صورت ناگهانی متوقف یا تغییر مسیر پیدا می کند، فشار شدیدی در لوله ها ایجاد می شود که می تواند منجر به ترکیدگی لوله، آسیب به پمپ ها و تجهیزات و حتی خطرات جانی شود. در چنین شرایطی، سرج تانک با جذب و تعدیل این فشار ناگهانی، ایمنی و پایداری سیستم را تضمین می کند.

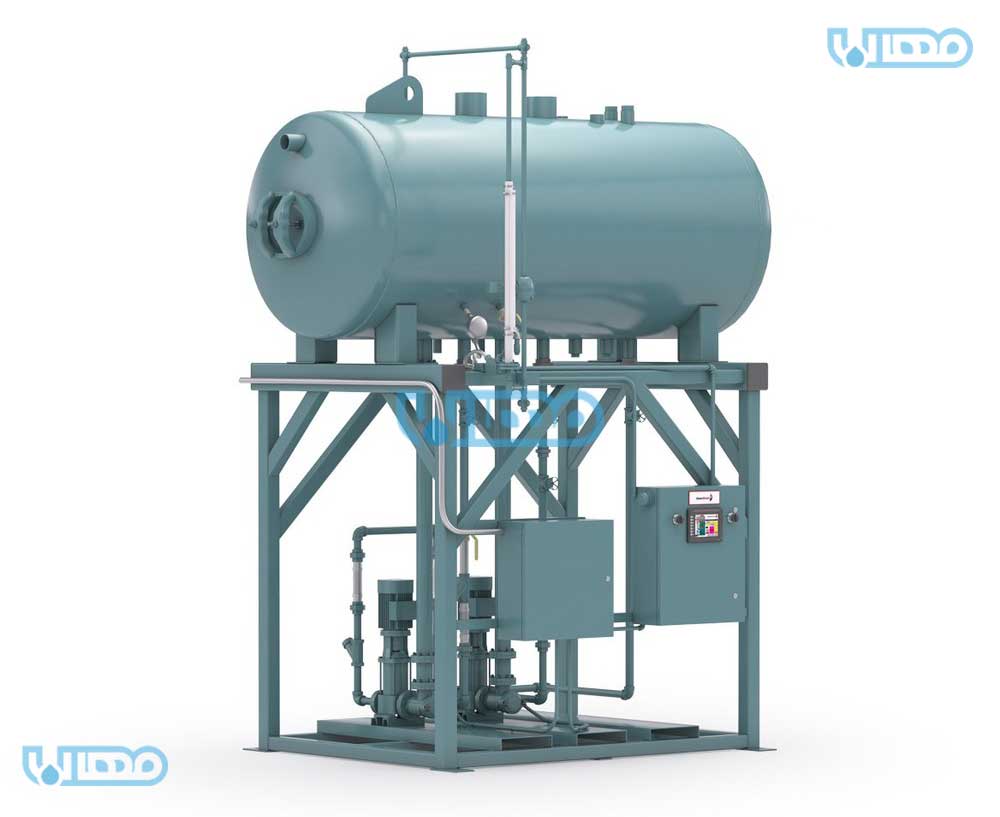

انواع سرج تانک

انواع منبع ضربه گیر بر اساس طراحی و نحوه ی عملکرد به چند گروه اصلی تقسیم می شوند. در ادامه مهمترین انواع آن را معرفی می کنیم.

سرج تانک باز

سرج تانک باز ساده ترین نوع منبع ضربه گیر است که معمولاً در خطوط انتقال بزرگ آب مورد استفاده قرار می گیرد. این مخزن به صورت باز طراحی شده و فشار داخلی آن برابر با فشار اتمسفر است. زمانی که در سیستم لوله کشی فشار ناگهانی ایجاد می شود، سیال اضافی وارد مخزن شده و به دلیل باز بودن، این فشار به اتمسفر منتقل می شود. همین عملکرد ساده، مانع از آسیب رسیدن به لوله ها و پمپ ها می شود.
ویژگی مهم سرج تانک باز، سادگی طراحی و هزینه نگهداری پایین آن است. از طرفی به دلیل نیاز به فضای زیاد و محدودیت در فشار کاری، معمولاً در سیستم های بزرگ و خطوط انتقال آب شهری یا سدها مورد استفاده قرار می گیرد. این مدل برای سیستم های تحت فشار بالا چندان مناسب نیست، اما در پروژه های آبرسانی با دبی بالا عملکرد بسیار خوبی دارد.

سرج تانک بسته

سرج تانک بسته نوعی مخزن تحت فشار می باشد و یکی از پرکاربردترین انواع منابع ضربه گیر است که طراحی آن به گونه ای انجام شده تا برای سیستم های تحت فشار بالا مناسب باشد. این مخزن به صورت کاملاً بسته ساخته شده و داخل آن ترکیبی از سیال و گاز (معمولاً هوا یا نیتروژن) قرار می گیرد. در هنگام افزایش فشار، مایع وارد مخزن شده و باعث فشرده شدن گاز می شود. پس از بازگشت شرایط به حالت عادی، گاز فشرده شده مایع را دوباره به داخل سیستم بازمی گرداند.
مزیت اصلی این نوع، امکان نصب در فضاهای محدود و کارایی بالا در فشارهای زیاد است. همچنین در ایستگاه های پمپاژ شهری و صنعتی، به دلیل اشغال فضای کمتر، گزینه ای ایده آل به شمار می آید. البته نگهداری آن نیازمند کنترل و بازرسی های دوره ای فشار گاز است، چراکه در صورت کاهش فشار، کارایی مخزن کاهش خواهد یافت.

سرج تانک دیافراگمی

در سرج تانک دیافراگمی، فضای داخلی مخزن به وسیله یک دیافراگم انعطاف پذیر به دو بخش تقسیم می شود. یک طرف آن پر از گاز و طرف دیگر مخصوص ورود مایع است. این طراحی باعث می شود که هیچ گونه تماس مستقیمی میان گاز و سیال وجود نداشته باشد. هنگام افزایش فشار، سیال وارد مخزن شده و دیافراگم را به سمت گاز می فشارد. در نتیجه گاز متراکم می شود و فشار ناگهانی کنترل می گردد.
این نوع از سرج تانک به دلیل جلوگیری از تماس مستقیم گاز با سیال، دوام بیشتری دارد و برای سیالاتی که حساس به آلودگی یا تغییر دما هستند، بسیار مناسب است. همچنین خطر اکسیداسیون یا خوردگی ناشی از تماس گاز و مایع در آن به حداقل می رسد. هرچند هزینه اولیه آن نسبت به مدل های ساده تر بالاتر است، اما در بلندمدت به دلیل طول عمر بیشتر و نیاز کمتر به سرویس، انتخابی مقرون به صرفه محسوب می شود.

سرج تانک بلادری

سرج تانک بلادری از نظر عملکرد شباهت زیادی به نوع دیافراگمی دارد، با این تفاوت که در داخل آن یک کیسه لاستیکی انعطاف پذیر به نام بلادر قرار گرفته است. این بلادر مانع تماس مستقیم سیال با بدنه مخزن و گاز می شود. زمانی که فشار ناگهانی افزایش می یابد، مایع وارد مخزن شده و بلادر را فشرده می کند. پس از بازگشت فشار به حالت عادی، بلادر به شکل اولیه بازگشته و مایع ذخیره شده را دوباره به سیستم برمی گرداند.
این طراحی باعث می شود که سیال هیچ گاه با گاز یا بدنه فلزی تماس نداشته باشد، بنابراین برای سیالات خورنده یا کاربردهای بهداشتی مانند صنایع غذایی و دارویی بسیار ایده آل است. از دیگر مزایای این نوع می توان به ایمنی بالا و بهداشت کامل اشاره کرد. البته بلادر به مرور زمان دچار استهلاک می شود و لازم است پس از چند سال تعویض گردد، اما به دلیل حفاظت کامل از سیال و عملکرد مطمئن، در بسیاری از صنایع انتخاب اول به شمار می آید.

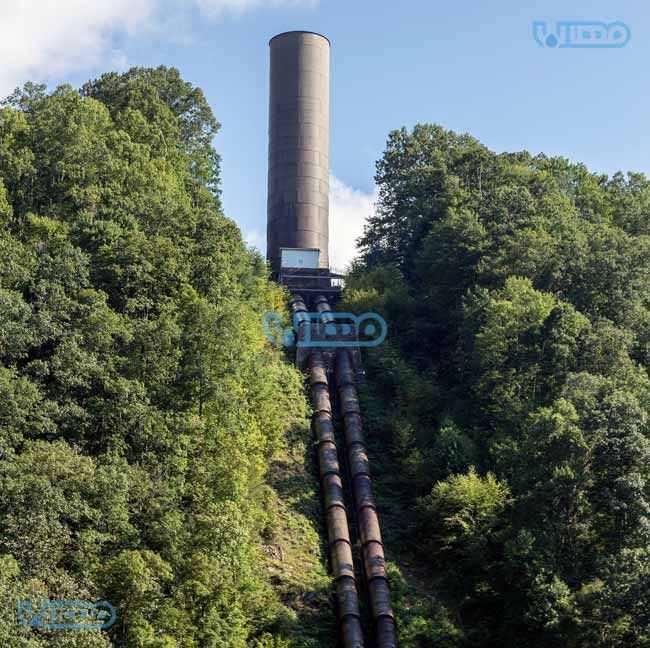

کاربردها و مزایای سرج تانک

سرج تانک یا منبع ضربه گیر تنها یک مخزن ساده نیست، بلکه تجهیزی حیاتی برای حفاظت از سیستم های لوله کشی و پمپاژ به شمار می رود. این دستگاه با کنترل فشارهای ناگهانی، از بروز خسارت های جدی در خطوط انتقال و تجهیزات جلوگیری می کند.

به همین دلیل در صنایع مختلف از شبکه های آبرسانی و ایستگاه های پمپاژ گرفته تا نیروگاه ها و صنایع نفت و گاز، سرج تانک نقشی اساسی در افزایش ایمنی و پایداری سیستم ایفا می کند.

• خطوط انتقال آب: یکی از مهم ترین موارد استفاده از سرج تانک در خطوط انتقال آب شهری، روستایی و حتی انتقال آب سدها است. در این خطوط معمولاً حجم آب بسیار زیاد بوده و توقف ناگهانی جریان می تواند به ایجاد ضربه قوچ شدید منجر شود. سرج تانک با جذب این فشار اضافی، مانع از ترکیدگی لوله ها و خرابی اتصالات می شود و پایداری شبکه انتقال را تضمین می کند.
• ایستگاه های پمپاژ: در ایستگاه های پمپاژ، پمپ ها وظیفه دارند آب یا سیال را با فشار بالا به مسیر انتقال دهند. خاموش و روشن شدن ناگهانی پمپ یا تغییر ناگهانی دبی خروجی، باعث ایجاد نوسانات شدید فشار در سیستم می شود. سرج تانک در این شرایط نقش یک ضربه گیر ایفا کرده و علاوه بر حفاظت از پمپ ها، موجب افزایش طول عمر کل مجموعه می گردد.
• صنایع نفت، گاز و پتروشیمی: در صنایع نفت و گاز، خطوط لوله معمولاً طولانی بوده و سیالاتی با فشار بالا در آنها جریان دارند. کوچک ترین ضربه قوچ در چنین سیستم هایی می تواند خسارت های جبران ناپذیری به همراه داشته باشد. به همین دلیل، سرج تانک ها به عنوان یک تجهیز ایمنی حیاتی در خطوط انتقال نفت خام، فرآورده های نفتی، گاز و حتی خطوط پتروشیمی به کار گرفته می شوند. این مخازن از تجهیزات حساس و پرهزینه محافظت می کنند و ریسک حوادث صنعتی را کاهش می دهند.
• نیروگاه ها: در نیروگاه های بخار، سیکل ترکیبی و آبی، حجم زیادی از آب و بخار در گردش است. تغییرات ناگهانی در بار مصرف یا عملکرد توربین ها می تواند باعث ایجاد نوسانات شدید فشار در سیستم خنک کاری و بویلر شود. استفاده از سرج تانک در این مجموعه ها علاوه بر افزایش ایمنی، موجب کاهش هزینه های تعمیرات و افزایش بازدهی نیروگاه نیز می شود.
• صنایع معدنی و فرآیندی: در صنایع معدنی که نیاز به انتقال دوغاب و سیالات با ذرات معلق وجود دارد، ضربه قوچ می تواند به تجهیزات پمپاژ و لوله های انتقال آسیب جدی وارد کند. نصب سرج تانک در این خطوط باعث می شود نوسانات فشار کنترل شده و سیستم با پایداری بیشتری کار کند. همچنین در صنایع شیمیایی و فرآیندی که با سیالات خورنده یا حساس سروکار دارند، این تجهیزات نقش مهمی در ایمنی سیستم دارند.
• سیستم های خنک کننده صنعتی: در صنایع فولاد، سیمان، داروسازی و بسیاری از واحدهای صنعتی بزرگ، سیستم های خنک کاری با آب یا سیالات ویژه مانند برج خنک کننده مورد استفاده قرار می گیرند. تغییرات ناگهانی جریان در این مدارها می تواند مشکلات زیادی به وجود آورد. سرج تانک با متعادل کردن فشار و جلوگیری از شوک های هیدرولیکی، عملکرد پایدار سیستم خنک کننده را تضمین می کند.
• در بسیاری از سیستم های بوستر پمپ از یک تانک دیافراگمی (هیدروفور) یا فشار (Pressure Tank) که به آن سرج تانک (Surge Tank) یا تنگک هوای (Air Vessel) نیز گفته می شود، استفاده می شود.

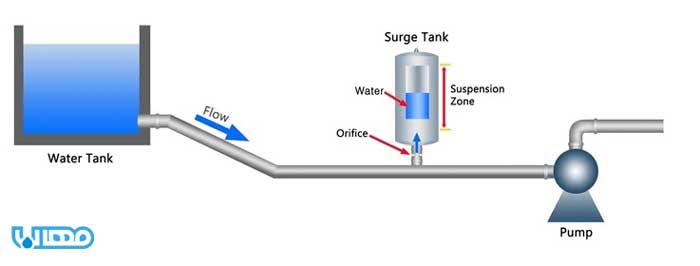

نحوه عملکرد سرج تانک

پدیده ای به نام ضربه قوچ زمانی رخ می دهد که جریان سیال در یک خط لوله به صورت ناگهانی متوقف شود یا سرعت آن تغییر کند. این تغییر ناگهانی باعث ایجاد موج فشاری شدید در لوله ها می شود که اگر مهار نگردد، می تواند به ترکیدگی لوله، خرابی پمپ ها و آسیب جدی به اتصالات منجر شود.

سرج تانک به عنوان یک مخزن جانبی در مسیر لوله نصب می شود و وظیفه دارد این فشار اضافی را جذب و خنثی کند. وقتی فشار در خط لوله به طور ناگهانی افزایش پیدا می کند، بخشی از سیال به داخل سرج تانک وارد می شود. این ورود سیال باعث فشرده شدن گاز یا تغییر حجم درون مخزن (بسته به نوع سرج تانک: باز، بسته، دیافراگمی یا بلادری) می شود. به این ترتیب انرژی ضربه ای به جای اعمال شدن به لوله ها و تجهیزات، درون مخزن جذب و ذخیره می شود.

پس از اینکه جریان سیال به حالت عادی بازگشت و فشار در لوله ها تثبیت شد، سرج تانک سیال ذخیره شده را به آرامی به سیستم بازمی گرداند. این چرخه باعث می شود فشار در کل سیستم یکنواخت باقی بماند و از وارد آمدن شوک ناگهانی به تجهیزات جلوگیری شود.

به زبان ساده، سرج تانک مانند یک بالشتک ایمنی عمل می کند که نوسانات ناگهانی فشار را مهار کرده و شرایط پایدار و ایمن را برای لوله ها و پمپ ها فراهم می آورد. همین ویژگی باعث شده است که در تمام صنایع حساس، استفاده از منبع ضربه گیر یک الزام مهندسی محسوب شود.

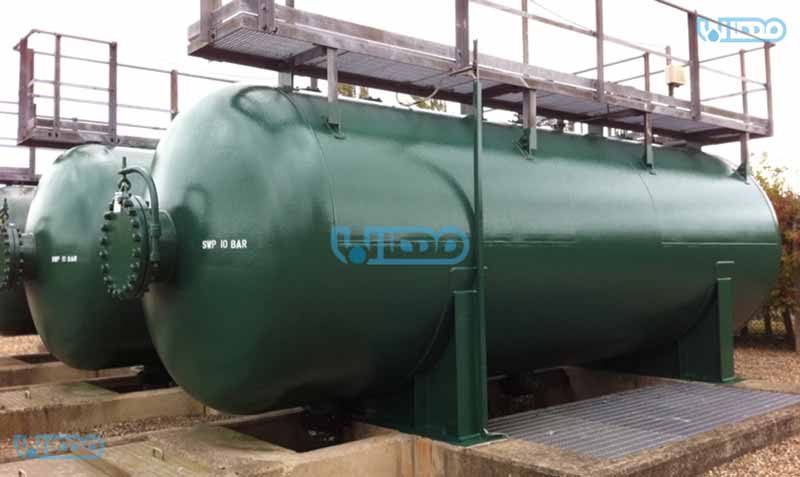

اجزای اصلی سازنده سرج تانک

• بدنه: بدنه اصلی ترین بخش سرج تانک است که معمولاً از فولاد کربنی، استنلس استیل یا در برخی موارد مواد کامپوزیتی مانند FRP ساخته می شود. بدنه باید تحمل فشار کاری سیستم را داشته باشد و در برابر خوردگی مقاوم باشد که مخزن فایبرگلاس و استیل تمام این ویژگی ها را دارا می باشند. ضخامت و جنس بدنه بر اساس فشار طراحی و نوع سیالی که در آن جریان دارد انتخاب می شود.
• اتصالات ورودی و خروجی: این بخش ها وظیفه اتصال سرج تانک به خط لوله را بر عهده دارند. سیال در زمان افزایش فشار از طریق این اتصالات وارد مخزن می شود و پس از تعادل فشار دوباره به سیستم بازمی گردد. طراحی و محل قرارگیری اتصالات باید به گونه ای باشد که جریان سیال به راحتی تبادل شود و هیچ مانعی در عملکرد مخزن ایجاد نگردد.
• شیرهای کنترلی: برای کنترل ورود و خروج سیال و همچنین ایمنی سیستم، سرج تانک به انواع شیرها مجهز می شود. شیرهای یک طرفه، شیرهای اطمینان و شیرهای قطع و وصل در طراحی بسته به نوع کاربرد استفاده می شوند. این شیرها از برگشت جریان ناخواسته جلوگیری کرده و در مواقع اضطراری مانع آسیب به مخزن و سیستم می شوند.
• گیج فشار: برای مانیتورینگ و کنترل عملکرد سرج تانک، نصب گیج فشار ضروری است. این تجهیز به اپراتور امکان می دهد فشار داخلی مخزن را به صورت لحظه ای بررسی کند و در صورت بروز نوسانات شدید، اقدامات لازم را انجام دهد. وجود گیج فشار باعث افزایش ایمنی و طول عمر سرج تانک می شود.
• دیافراگم یا بلادر: در مدل های خاصی از سرج تانک، از یک دیافراگم یا کیسه لاستیکی (بلادر) استفاده می شود. این بخش وظیفه جداسازی سیال از گاز یا فضای خالی مخزن را بر عهده دارد. فشرده شدن این بخش در زمان افزایش فشار باعث جذب انرژی ضربه ای می شود. استفاده از دیافراگم یا بلادر مانع تماس مستقیم سیال با گاز یا بدنه مخزن می شود و به همین دلیل برای سیالات خورنده یا حساس بسیار مناسب است.
• پوشش داخلی و خارجی: برای افزایش مقاومت بدنه در برابر زنگ زدگی، خوردگی و شرایط محیطی، داخل و خارج سرج تانک با پوشش های ضدخوردگی مانند رنگ های اپوکسی، گالوانیزه یا پوشش های خاص صنعتی پوشانده می شود. این پوشش ها عمر مفید دستگاه را افزایش داده و از نشت یا تخریب زودهنگام جلوگیری می کنند.

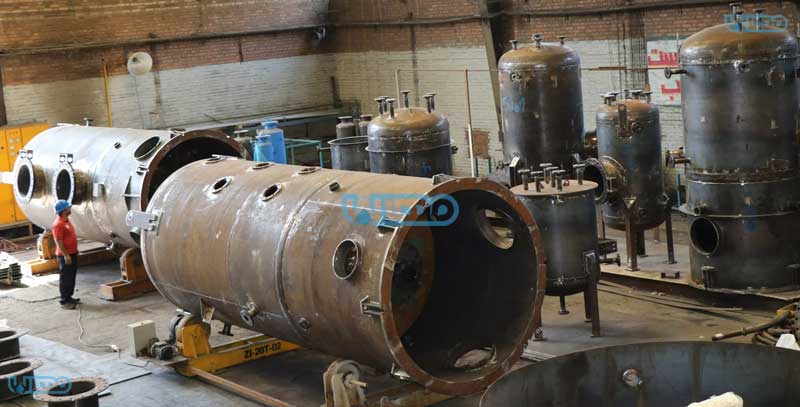

طراحی و ساخت سرج تانک

طراحی سرج تانک فرایندی تخصصی است که با هدف کنترل نوسانات فشار و جلوگیری از پدیده ضربه قوچ انجام می شود. در مرحله طراحی، ابتدا شرایط کاری سیستم شامل فشار عملیاتی، دبی جریان، نوع سیال، دمای محیط و طول خط لوله بررسی می شود. سپس بر اساس این داده ها، ظرفیت مخزن و نوع طراحی (باز، بسته، دیافراگمی یا بلادری) انتخاب می گردد.

برای اطمینان از ایمنی و عملکرد صحیح، طراحی سرج تانک باید مطابق با استانداردهای بین المللی مانند ASME و API صورت گیرد. علاوه بر این، در مدل های تحت فشار بالا، محاسبات تنش و تحلیل المان محدود (Finite Element Analysis) انجام می شود تا استحکام بدنه تضمین شود.

پس از مرحله طراحی، ساخت سرج تانک با انتخاب متریال مناسب آغاز می شود. متریال معمولاً شامل فولاد کربنی، فولاد ضدزنگ یا کامپوزیت FRP است که بر اساس شرایط پروژه انتخاب می شود. ورق های فلزی برش کاری و نورد شده و سپس با روش های جوشکاری استاندارد به هم متصل می شوند. تمامی اتصالات باید تست غیرمخرب (NDT) شوند تا از عدم وجود ترک یا نشتی اطمینان حاصل گردد.

در ادامه، تجهیزات جانبی مانند اتصالات ورودی و خروجی، شیرهای کنترلی، گیج فشار و در صورت نیاز دیافراگم یا بلادر روی مخزن نصب می شوند. سپس پوشش های ضدخوردگی داخلی و خارجی مانند رنگ اپوکسی یا پوشش گالوانیزه اعمال می گردد تا عمر مفید مخزن افزایش یابد.

در مرحله پایانی، سرج تانک تحت تست های فشار و هیدرواستاتیک قرار می گیرد تا از عملکرد صحیح و ایمنی کامل آن اطمینان حاصل شود. پس از تأیید کیفیت و انطباق با نقشه های طراحی، محصول آماده تحویل به مشتری خواهد بود.

قیمت سرج تانک

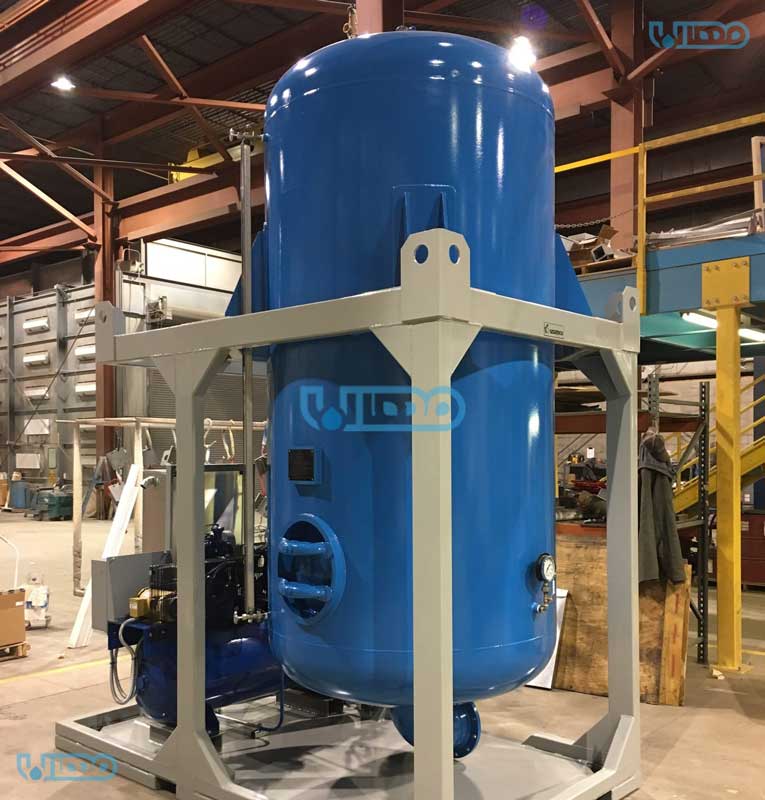

قیمت سرج تانک عدد ثابتی نیست و بسته به عوامل مختلفی مانند ظرفیت مخزن، فشار طراحی، جنس بدنه و نوع ساخت (باز، بسته، دیافراگمی یا بلادری) متغیر خواهد بود. از آنجایی که هر پروژه شرایط خاص خود را دارد، معمولاً هزینه نهایی تنها پس از بررسی دقیق نیاز سیستم مشخص می شود.

• ظرفیت و حجم سرج تانک: ظرفیت مخزن یکی از اصلی ترین عوامل تعیین کننده قیمت است. هرچه حجم مخزن بیشتر باشد، مواد اولیه بیشتری مصرف می شود و هزینه ساخت بالاتر خواهد رفت. به همین دلیل سرج تانک های بزرگ تر معمولاً قیمت بالاتری دارند.
• فشار طراحی: میزان فشاری که سرج تانک برای تحمل آن طراحی شده، تأثیر زیادی بر قیمت دارد. مخازنی که باید در فشارهای بالا کار کنند با ورق های ضخیم تر ساخته می شوند و تست های ایمنی سخت گیرانه تری روی آنها انجام می گیرد که همین موضوع هزینه تولید را افزایش می دهد.
• جنس بدنه و متریال ساخت: نوع متریالی که در ساخت سرج تانک به کار می رود، عامل دیگری در تعیین قیمت است. مخازن فولادی کربنی اقتصادی تر هستند، در حالی که مخازن استیل ضدزنگ یا کامپوزیتی (FRP) به دلیل مقاومت بالاتر در برابر خوردگی و شرایط محیطی، قیمت بیشتری دارند.
• نوع طراحی سرج تانک: طراحی سرج تانک نیز بر قیمت آن اثرگذار است. مدل های باز ساده تر و ارزان تر هستند، در حالی که نمونه های بسته، دیافراگمی و بلادری به دلیل داشتن تجهیزات اضافی و طراحی پیچیده تر، قیمت بالاتری دارند.
• پوشش داخلی و خارجی: وجود پوشش های ضدخوردگی مانند رنگ اپوکسی یا گالوانیزه باعث افزایش طول عمر سرج تانک می شود. این پوشش ها مخصوصاً برای محیط های مرطوب و خورنده ضروری هستند، اما طبیعتاً باعث افزایش قیمت نهایی محصول نیز خواهند شد.
• برند و کشور سازنده: نام تجاری و محل ساخت سرج تانک تأثیر مستقیم بر قیمت دارد. محصولات داخلی معمولاً مقرون به صرفه تر هستند، در حالی که برندهای خارجی و اروپایی به دلیل استفاده از فناوری پیشرفته و رعایت استانداردهای سخت گیرانه، با قیمت بالاتری عرضه می شوند.
• هزینه حمل و نصب: ابعاد و وزن بالای سرج تانک باعث می شود هزینه حمل و جابه جایی آن در قیمت نهایی مؤثر باشد. همچنین نصب و راه اندازی حرفه ای توسط تیم متخصص هزینه ای جداگانه دارد که باید در محاسبات پروژه لحاظ گردد.

نکات مهم در استفاده و نگهداری از سرج تانک

• بازبینی و سرویس دوره ای: یکی از مهم ترین اقدامات برای افزایش طول عمر سرج تانک، انجام بازبینی های منظم است. لازم است تمامی اتصالات، شیرآلات، گیج ها و بدنه مخزن به صورت دوره ای بررسی شوند تا نشتی یا خوردگی احتمالی در مراحل اولیه شناسایی و رفع شود.
• کنترل فشار داخلی: فشار داخلی سرج تانک باید همواره مطابق با مقدار طراحی شده باشد. فشار بیش از حد یا کمتر از مقدار مجاز می تواند عملکرد دستگاه را مختل کند. استفاده از گیج های دقیق و سیستم های هشداردهنده به کاربران کمک می کند فشار مخزن در محدوده استاندارد حفظ شود.
• بررسی سلامت بلادر یا دیافراگم: در مدل های دیافراگمی و بلادری، سلامت کیسه داخلی یا دیافراگم اهمیت زیادی دارد. ترک خوردگی یا پارگی این بخش می تواند موجب از کار افتادن کامل دستگاه شود. به همین دلیل توصیه می شود در فواصل مشخص بلادر یا دیافراگم مورد بازبینی قرار گرفته و در صورت نیاز تعویض گردد.
• محافظت در برابر خوردگی: استفاده از پوشش های ضد خوردگی و رنگ آمیزی مناسب در محیط های مرطوب یا خورنده ضروری است. علاوه بر این، باید از تماس مستقیم بدنه مخزن با مواد شیمیایی یا آب های اسیدی جلوگیری شود. در صورت مشاهده زنگ زدگی یا پوسته پوسته شدن رنگ، اقدام به تعمیر یا رنگ آمیزی مجدد لازم است.
• نظارت بر شیرآلات و اتصالات: شیرهای کنترلی و اتصالات ورودی و خروجی نقش مهمی در عملکرد سرج تانک دارند. گرفتگی، نشتی یا خرابی این قطعات می تواند کارایی کل سیستم را تحت تأثیر قرار دهد. بنابراین، تمیزکاری و روانکاری منظم شیرآلات از الزامات نگهداری محسوب می شود.
• نصب در شرایط استاندارد: سرج تانک باید در محلی نصب شود که از لرزش های شدید، دمای بیش از حد بالا یا سرمای شدید محافظت گردد. رعایت اصول نصب مطابق با استانداردهای طراحی، از بروز مشکلات بعدی جلوگیری می کند.
• استفاده از نیروی متخصص: هم نصب و هم سرویس دوره ای سرج تانک باید توسط افراد متخصص انجام گیرد. انجام تعمیرات یا تغییرات غیر اصولی توسط افراد غیرمتخصص می تواند خطرات جدی برای سیستم و اپراتور ایجاد کند.
