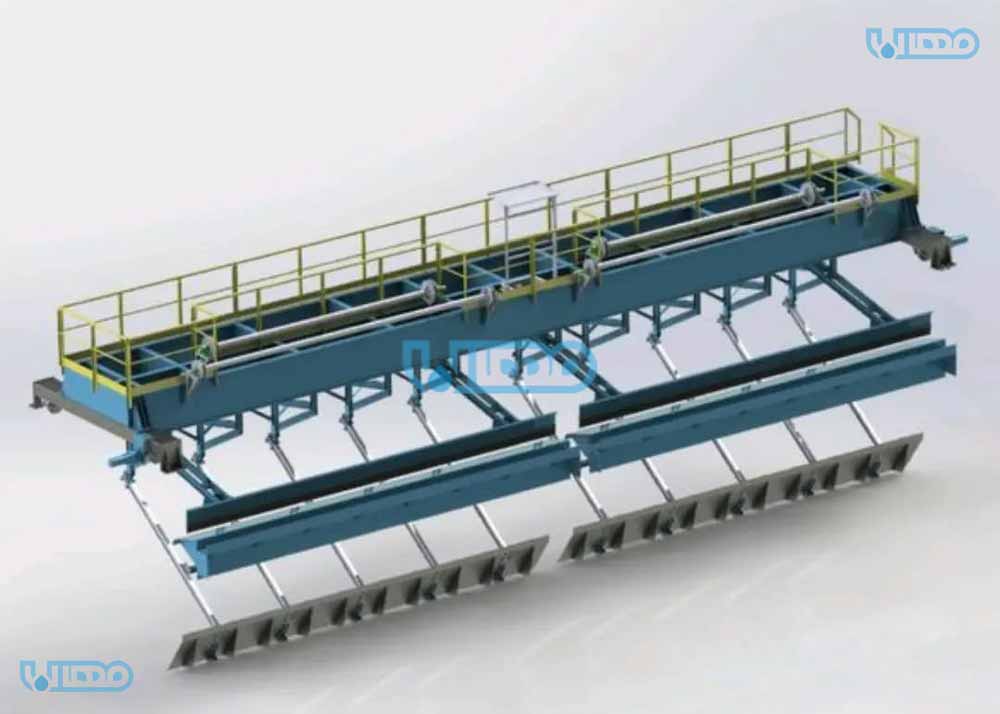

پل لجن روب رفت و برگشتی

حوضچه های دانه گیری و سیستم های ته نشینی فاضلاب با استفاده از کلاریفایر، کاربرد گسترده ای در صنایع مختلف به ویژه کارخانجات صنعتی و مواد غذایی دارند. این حوضچه ها با جداسازی تدریجی مواد معلق و جامد، باعث رسوب آن ها در کف مخزن شده و در نتیجه کیفیت فاضلاب را بهبود می بخشند. پل لجن روب رفت و برگشتی یک راهکار نوین و کارآمد برای جمع آوری لجن و مواد ته نشین شده در تصفیه خانه های شهری، صنعتی و واحدهای آب و فاضلاب است. این سیستم با عملکرد رفت و برگشتی و طراحی مقاوم، فرآیند تصفیه را بهینه می کند و نگهداری آسانی دارد.

پل لجن روب رفت و برگشتی چیست؟

پل لجن روب رفت و برگشتی یک دستگاه مکانیکی است که برای جمع آوری لجن و مواد ته نشین شده از استخرها یا مخازن تصفیه فاضلاب استفاده می شود. این پل روی ریل حرکت می کند و با حرکت رفت و برگشتی تیغه ها یا اسکراپرهای خود، لجن را به سمت خروجی هدایت می کند.

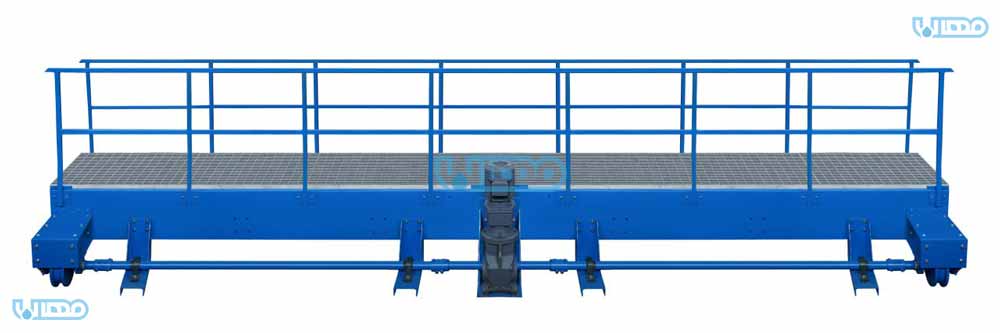

انواع پل لجن روب رفت و برگشتی

پل لجن روب رفت و برگشتی معمولاً در چند نوع اصلی طراحی و تولید می شود که هر کدام برای کاربردها و ظرفیت های مختلف مناسب هستند. در ادامه مهم ترین انواع آن را توضیح می دهیم.

پل لجن روب دستی

پل لجن روب ساده یا دستی، یکی از ابتدایی ترین انواع این تجهیزات است که حرکت رفت و برگشتی آن توسط اپراتور کنترل می شود. این نوع پل بیشتر برای استخرها و مخازن کوچک با حجم کم لجن مناسب است. مزیت اصلی آن طراحی ساده و هزینه پایین است، اما به دلیل نیاز به نیروی انسانی برای کنترل، سرعت و دقت عملکرد محدود می شود.

پل لجن روب نیمه اتوماتیک

در پل لجن روب نیمه اتوماتیک، حرکت پل توسط موتور انجام می شود، اما همچنان برخی تنظیمات یا هدایت نیازمند دخالت اپراتور است. این نوع پل برای تصفیه خانه های متوسط که نیاز به عملکرد یکنواخت دارند، مناسب است. استفاده از آن باعث کاهش نیروی انسانی و افزایش دقت در جمع آوری لجن می شود، اما هنوز به نظارت اپراتور نیاز دارد.

پل لجن روب تمام اتوماتیک

پل لجن روب تمام اتوماتیک مجهز به سیستم کنترل پیشرفته و سنسورهای خودکار است که حرکت رفت و برگشتی و جمع آوری لجن را به صورت مستقل انجام می دهد. این نوع پل برای تصفیه خانه های بزرگ و صنعتی با حجم بالای لجن طراحی شده و مزیت اصلی آن عملکرد دقیق، کاهش هزینه نیروی انسانی و راندمان بالا است. همچنین امکان اتصال به سیستم های مانیتورینگ و کنترل مرکزی را فراهم می کند.

پل لجن روب با تیغه ویژه یا اسکراپر

این نوع پل مجهز به تیغه ها یا اسکراپرهای خاصی است که برای جمع آوری لجن های سنگین یا چسبنده طراحی شده اند. استفاده از آن در مخازن با لجن چسبنده یا حجم زیاد رسوبات بسیار موثر است و باعث افزایش راندمان جمع آوری لجن و جلوگیری از انباشته شدن مواد ته نشین شده در مخزن می شود.

پل لجن روب قابل تنظیم برای ابعاد مختلف استخر

پل های لجن روب قابل تنظیم، به گونه ای طراحی شده اند که طول و عرض آنها قابل تغییر باشد و بتوان آنها را بر اساس ابعاد مختلف استخرها یا مخازن سفارشی سازی کرد. این نوع پل انعطاف پذیری بالایی دارد و برای محیط هایی با اندازه های متفاوت مناسب است، بدون اینکه عملکرد جمع آوری لجن کاهش یابد.

مشخصات فنی پل لجن روب رفت و برگشتی

• طول و ابعاد پل: پل لجن روب رفت و برگشتی در طول ها و عرض های مختلف تولید می شود تا متناسب با اندازه استخر یا مخزن تصفیه فاضلاب باشد. طول پل معمولاً از چند متر تا بیش از 30 متر قابل سفارش است و عرض استاندارد آن حدود 1 تا 1.5 متر است. این انعطاف پذیری باعث می شود که پل در انواع استخرها و مخازن قابل استفاده باشد.
• سیستم حرکت و موتور: حرکت رفت و برگشتی پل توسط موتور الکتریکی تأمین می شود. قدرت موتور بسته به طول پل و حجم لجن متفاوت است و معمولاً بین 1.5 تا 5 کیلووات متغیر است. سرعت حرکت پل نیز قابل تنظیم بوده و بین 0.5 تا 2 متر بر دقیقه قرار دارد تا جمع آوری لجن با دقت و یکنواختی انجام شود.
• ظرفیت جمع آوری لجن: ظرفیت جمع آوری لجن در پل های مختلف متفاوت است و بسته به ابعاد پل و قدرت موتور، می تواند تا 10 تن لجن در روز را جمع آوری کند. این ظرفیت بالا باعث می شود پل مناسب تصفیه خانه های شهری و صنعتی با حجم لجن زیاد باشد.
• جنس بدنه و قطعات: بدنه پل معمولاً از فولاد مقاوم با پوشش ضد خوردگی یا فولاد ضد زنگ ساخته می شود تا در برابر رطوبت و مواد شیمیایی موجود در فاضلاب مقاومت بالایی داشته باشد. تیغه ها یا اسکراپرهای جمع آوری لجن نیز از فولاد مقاوم یا مواد پوشش دار ساخته می شوند تا عملکرد طولانی مدت داشته باشند.
• سیستم کنترل: پل لجن روب رفت و برگشتی می تواند به صورت دستی، نیمه اتوماتیک یا تمام اتوماتیک کنترل شود. در مدل های تمام اتوماتیک، سنسورها و کنترلرهای پیشرفته حرکت پل و جمع آوری لجن را به صورت خودکار انجام می دهند و امکان اتصال به سیستم مانیتورینگ مرکزی نیز وجود دارد.
• نگهداری و تعمیرات: طراحی پل به گونه ای است که نگهداری و تعمیر قطعات متحرک مانند تیغه ها، ریل ها و موتور آسان باشد. تعویض قطعات فرسوده سریع انجام می شود و نیازی به توقف طولانی مدت عملیات تصفیه ندارد.

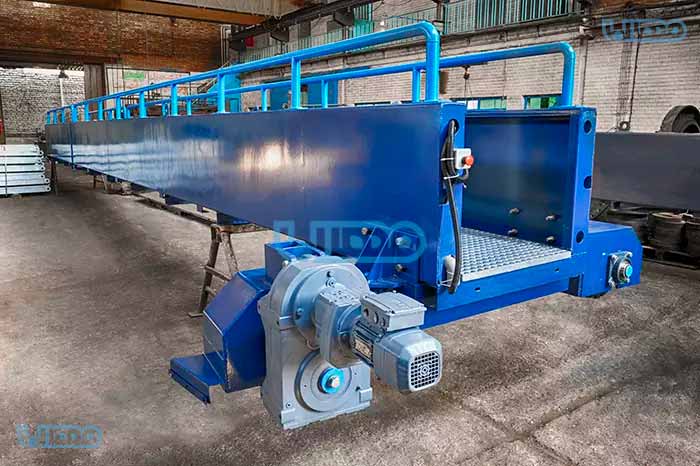

کاربرد پل لجن روب رفت و برگشتی

پل لجن روب رفت و برگشتی یکی از تجهیزات کلیدی در تصفیه خانه فاضلاب و مخازن ته نشینی است و نقش مهمی در جمع آوری و حذف لجن دارد. کاربرد اصلی این پل، تمیز کردن کف مخازن و استخرهای ته نشینی از لجن و مواد جامد ته نشین شده است تا جریان آب در تصفیه خانه به صورت یکنواخت و بهینه باقی بماند.

در تصفیه خانه های شهری، پل لجن روب رفت و برگشتی کمک می کند که مخازن ته نشینی به صورت مداوم و بدون نیاز به نیروی انسانی زیاد پاکسازی شوند. این امر باعث افزایش راندمان تصفیه و کاهش مشکلات ناشی از انباشته شدن لجن می شود.

در صنایع مختلف نیز کاربرد این پل بسیار متنوع است. در صنایع غذایی، شیمیایی و صنعتی که فرآیند تصفیه فاضلاب و آب های صنعتی اهمیت دارد، پل لجن روب رفت و برگشتی به جمع آوری سریع و مؤثر رسوبات و ذرات معلق کمک می کند و از گرفتگی و اختلال در سیستم جلوگیری می نماید.

علاوه بر این، در تصفیه خانه های بزرگ و صنعتی، استفاده از پل لجن روب رفت و برگشتی باعث کاهش هزینه های نیروی انسانی، بهبود کیفیت تصفیه و افزایش طول عمر مخازن می شود. طراحی قابل تنظیم و اتوماتیک بودن پل ها، امکان استفاده در مخازن با ابعاد و حجم های مختلف را فراهم می کند و عملیات تصفیه را بهینه و یکنواخت نگه می دارد.

اجزای تشکیل دهنده پل لجن روب رفت و برگشتی

• بدنه اصلی پل: بدنه پل لجن روب رفت و برگشتی به عنوان ستون فقرات دستگاه عمل می کند و تمام اجزای دیگر روی آن نصب می شوند. بدنه معمولاً از فولاد مقاوم یا فولاد ضد زنگ ساخته می شود تا در برابر رطوبت، خوردگی و مواد شیمیایی موجود در فاضلاب مقاومت بالایی داشته باشد. طراحی بدنه به گونه ای است که بتواند وزن موتور، اسکراپر و سایر قطعات متحرک را به راحتی تحمل کند.
• ریل و سیستم حرکتی: ریل ها مسیر حرکت پل را مشخص می کنند و پل روی آن ها به صورت رفت و برگشتی حرکت می کند. این ریل ها معمولاً از فولاد مقاوم ساخته می شوند و سطح آن ها با پوشش ضد خوردگی محافظت می شود. سیستم حرکتی شامل چرخ ها یا غلطک های نصب شده روی ریل است که حرکت پل را هموار و پایدار می کنند.
• موتور و گیربکس: موتور الکتریکی پل را به حرکت درمی آورد و با استفاده از گیربکس مناسب، سرعت و قدرت حرکت پل تنظیم می شود. بسته به ابعاد و ظرفیت پل، قدرت موتور متفاوت است و معمولاً بین 1.5 تا 5 کیلووات متغیر است. موتور می تواند به صورت تک فاز یا سه فاز نصب شود.
• تیغه یا اسکراپر جمع آوری لجن: تیغه ها یا اسکراپرها بخش اصلی جمع آوری لجن هستند. این قطعات با حرکت رفت و برگشتی خود، لجن و مواد ته نشین شده در کف مخزن را به سمت خروجی هدایت می کنند. تیغه ها معمولاً از فولاد مقاوم یا مواد پوشش دار ساخته می شوند تا در برابر سایش و خوردگی طول عمر بالایی داشته باشند.
• سیستم کنترل: سیستم کنترل وظیفه مدیریت حرکت پل و عملکرد تیغه ها را بر عهده دارد. این سیستم می تواند دستی، نیمه اتوماتیک یا تمام اتوماتیک باشد. در مدل های تمام اتوماتیک، سنسورها و کنترلرهای پیشرفته حرکت پل و جمع آوری لجن را به صورت خودکار تنظیم می کنند و امکان اتصال به سیستم مانیتورینگ مرکزی نیز وجود دارد.
• اتصالات و یراق آلات: پل لجن روب دارای اتصالات مقاوم و یراق آلات استاندارد است که اجزای مختلف را به یکدیگر متصل می کنند. این قطعات باعث می شوند که پل در طول زمان پایدار و ایمن باقی بماند و نگهداری و تعمیرات آن آسان شود.

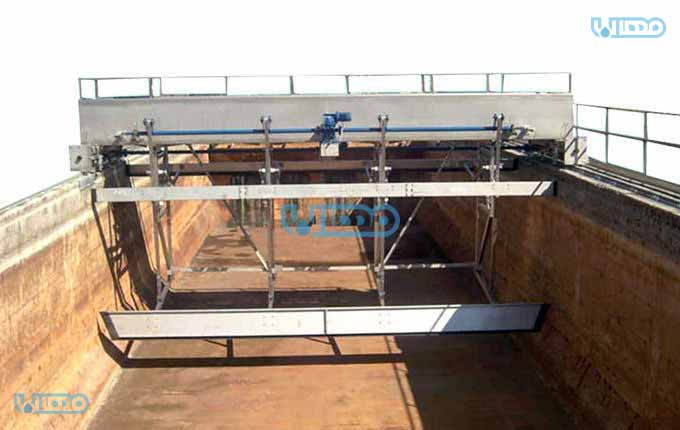

نحوه عملکرد پل لجن روب رفت و برگشتی

پل لجن روب رفت و برگشتی یک سیستم مکانیکی است که برای جمع آوری لجن و مواد ته نشین شده در استخرها یا مخازن تصفیه فاضلاب طراحی شده است. این پل روی ریل های مخصوص نصب می شود و با حرکت رفت و برگشتی دقیق، تیغه ها یا اسکراپرهای خود را از یک سمت مخزن به سمت دیگر هدایت می کند.

عملکرد دستگاه به این صورت است که تیغه ها لجن ته نشین شده در کف مخزن را بلند کرده و به سمت کانال یا خروجی مشخص هدایت می کنند. با تکرار حرکت رفت و برگشتی، تمام کف مخزن به طور یکنواخت تمیز می شود و هیچ قسمتی از لجن باقی نمی ماند. این دستگاه ها در حوضچه های مستطیلی شکل به کار برده می شوند برخلاف نیم پل ته نشینی که در حوضچه های دایره ای شکل مورد استفاده قرار می گیرند.

در مدل های تمام اتوماتیک، سنسورها میزان لجن جمع آوری شده را تشخیص می دهند و سیستم کنترل حرکت پل و تیغه ها را به طور خودکار تنظیم می کند تا عملکرد بهینه و یکنواخت در تمام طول مخزن حفظ شود. سرعت حرکت پل و زاویه تیغه ها نیز قابل تنظیم است تا بسته به نوع و میزان لجن، جمع آوری با بهترین راندمان انجام شود.

مزیت اصلی این مکانیزم این است که عملیات تصفیه را بهینه می کند، نیاز به نیروی انسانی را کاهش می دهد و از انباشته شدن لجن جلوگیری می کند. به همین دلیل، پل لجن روب رفت و برگشتی یک ابزار حیاتی در تصفیه خانه های شهری و صنعتی است. در فرآیند تصفیه فاضلاب، پل لجن روب رفت و برگشتی وظیفه جمع آوری لجن ته نشین شده در کف مخزن را بر عهده دارد. پس از این مرحله، برای انتقال لجن جمع آوری شده به واحدهای تغلیظ یا هاضم های بی هوازی، از پمپ ایرلیفت استفاده می شود. این دو تجهیز در کنار هم، چرخه جمع آوری و انتقال لجن را تکمیل کرده و به بهبود راندمان سیستم تصفیه کمک می کنند.

مزایای پل لجن روب رفت و برگشتی

• راندمان بالا در جمع آوری لجن: با حرکت یکنواخت رفت و برگشتی، تمام کف مخازن به طور کامل تمیز می شود.
• کاهش نیاز به نیروی انسانی: مدل های اتوماتیک و نیمه اتوماتیک، عملیات جمع آوری لجن را بدون دخالت مستقیم اپراتور انجام می دهند.
• افزایش طول عمر مخازن و تجهیزات: جلوگیری از انباشته شدن لجن و مواد جامد، باعث کاهش فرسایش و خوردگی کف مخازن می شود.
• عملکرد یکنواخت و مستمر: تیغه ها و اسکراپرها لجن را به صورت یکنواخت جمع آوری می کنند و کیفیت تصفیه را بهبود می بخشند.
• قابلیت استفاده در مخازن با ابعاد مختلف: طراحی قابل تنظیم پل ها امکان استفاده در استخرها و مخازن کوچک و بزرگ را فراهم می کند.
• صرفه جویی در زمان و هزینه: عملیات سریع و مؤثر جمع آوری لجن باعث کاهش هزینه های عملیاتی و نگهداری می شود.
• قابلیت نصب سیستم های اتوماسیون و مانیتورینگ: پل های پیشرفته می توانند به سیستم های کنترل مرکزی متصل شوند و عملکرد را بهینه کنند.
• مقاومت در برابر شرایط سخت: جنس بدنه و تیغه ها به گونه ای است که در برابر خوردگی، رطوبت و مواد شیمیایی مقاوم هستند.

طراحی و ساخت پل لجن روب رفت و برگشتی

طراحی پل لجن روب رفت و برگشتی با هدف جمع آوری موثر لجن و مواد ته نشین شده از کف مخازن و استخرهای تصفیه فاضلاب انجام می شود. ابتدا ابعاد و ظرفیت مخزن مشخص می شود تا طول پل، تعداد تیغه ها و عرض پل بر اساس حجم لجن و اندازه استخر تعیین گردد.

در مرحله بعد، انتخاب جنس بدنه و تیغه ها انجام می شود. معمولاً بدنه از فولاد مقاوم یا فولاد ضد زنگ ساخته می شود تا در برابر خوردگی، رطوبت و مواد شیمیایی مقاومت کافی داشته باشد. تیغه ها و اسکراپرها نیز از فولاد مقاوم یا مواد کامپوزیتی ساخته می شوند تا سایش و فرسایش در طول زمان کاهش یابد.

مکانیزم حرکت پل شامل موتور، چرخ ها، یاتاقان ها و ریل های مخصوص است که به دقت طراحی می شوند تا حرکت رفت و برگشتی یکنواخت و پایدار انجام شود. در پل های تمام اتوماتیک، سیستم کنترل و سنسورها نیز به طراحی اضافه می شوند تا حرکت تیغه ها بر اساس میزان لجن و شرایط مخزن تنظیم گردد.

پس از طراحی، فرآیند ساخت شامل برش و جوشکاری قطعات فلزی، مونتاژ موتور و ریل ها و نصب تیغه ها انجام می شود. در نهایت، پل به صورت آزمایشی راه اندازی می شود تا عملکرد آن در جمع آوری لجن، حرکت رفت و برگشتی و مقاومت در برابر بار عملیاتی مورد ارزیابی قرار گیرد.

طراحی و ساخت دقیق پل لجن روب رفت و برگشتی باعث می شود که عملیات تصفیه بهینه، مصرف انرژی کم، و طول عمر دستگاه افزایش یابد و نیاز به تعمیر و نگهداری مکرر کاهش یابد.

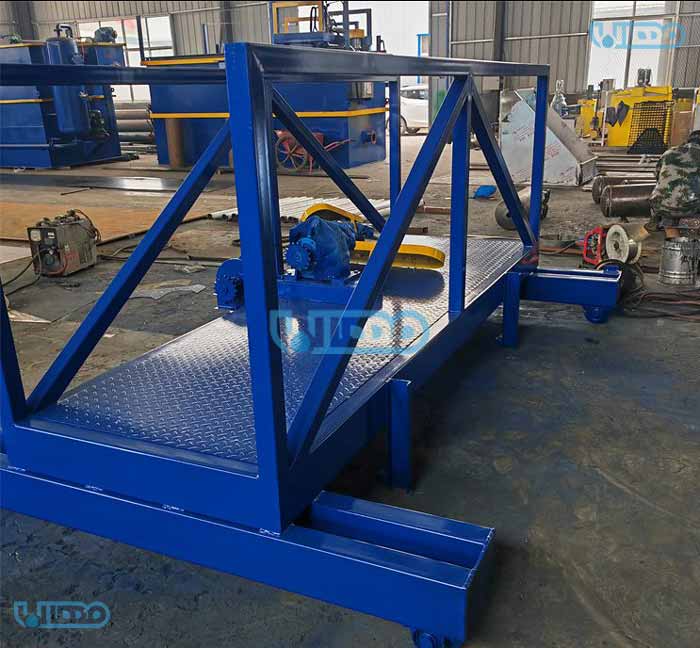

قیمت پل لجن روب رفت و برگشتی

قیمت پل لجن روب رفت و برگشتی به عوامل متعددی بستگی دارد که هر کدام می تواند تاثیر قابل توجهی بر هزینه نهایی داشته باشد.

• ابعاد و اندازه پل: هرچه طول و عرض پل بزرگ تر باشد، مواد اولیه بیشتری برای ساخت آن مصرف می شود. این عامل مستقیماً بر هزینه تولید و قیمت نهایی پل تاثیر می گذارد.
• جنس بدنه و قطعات متحرک: استفاده از فولاد مقاوم، فولاد ضد زنگ یا پوشش های ویژه برای بدنه و تیغه ها، دوام و مقاومت پل را افزایش می دهد، اما هزینه ساخت را نیز بالا می برد.
• قدرت و نوع موتور: پل های بزرگ تر نیازمند موتورهای قوی تر هستند. همچنین انتخاب موتور با کیفیت بالا و قابلیت اتوماسیون کامل باعث افزایش قیمت نهایی می شود.
• سطح اتوماسیون و تجهیزات کنترل: پل های دستی یا نیمه اتوماتیک ارزان تر هستند، در حالی که پل های تمام اتوماتیک با سنسورها و سیستم های مانیتورینگ پیشرفته هزینه بیشتری دارند، اما راندمان و سهولت استفاده بالاتری ارائه می کنند.
• امکانات جانبی و تجهیزات ویژه: مواردی مانند ریل های تقویت شده، سیستم روانکاری خودکار یا پوشش های ضد خوردگی ویژه، هرچند قیمت پل را افزایش می دهند، اما طول عمر و کارایی آن را به طور قابل توجهی بهبود می بخشند.

راهنمای استفاده و نگهداری از پل لجن روب رفت و برگشتی

• بازرسی و نگهداری منظم: برای عملکرد بهینه پل لجن روب، لازم است به صورت دوره ای بخش های مکانیکی و الکتریکی دستگاه بررسی شوند. این بازدید شامل کنترل وضعیت تیغه ها، ریل ها، موتور و اتصالات برقی است تا از آسیب های احتمالی جلوگیری شود.
• روانکاری قطعات متحرک: تیغه ها، چرخ ها و یاتاقان های پل باید به صورت مرتب روانکاری شوند تا اصطکاک کاهش یابد و فرسایش قطعات به حداقل برسد. این کار باعث افزایش طول عمر پل و کاهش هزینه های نگهداری می شود.
• تنظیمات صحیح تیغه ها و سرعت حرکت: زاویه و ارتفاع تیغه ها باید مطابق با میزان لجن و عمق مخزن تنظیم شود. همچنین سرعت حرکت پل باید با توجه به حجم لجن و نوع فاضلاب تنظیم گردد تا جمع آوری بهینه انجام شود و فشار اضافی به موتور وارد نشود.
• استفاده از سیستم اتوماسیون بهینه: در پل های تمام اتوماتیک، سنسورها و کنترلرها باید مرتب بررسی و کالیبره شوند تا عملکرد پل یکنواخت باشد و از توقف ناخواسته جلوگیری شود.
• پاکسازی مخزن و تیغه ها پس از کارکرد: پس از پایان عملیات، تیغه ها و کانال خروجی لجن باید تمیز شوند تا از تجمع مواد جلوگیری گردد و عملکرد پل در دور بعدی بهینه باشد.
• رعایت نکات ایمنی: هنگام استفاده و نگهداری پل، اپراتورها باید از دستکش، کفش ایمنی و تجهیزات محافظتی استفاده کنند و از نزدیک شدن به قطعات متحرک پل خودداری نمایند تا خطرات احتمالی کاهش یابد.
