مبدل حرارتی صفحه ای یکی از مهم ترین تجهیزات انتقال حرارت در صنایع مختلف است که با طراحی منحصر به فرد خود، عملکردی فوق العاده در انتقال سریع و بهینه حرارت بین دو سیال دارد. این مبدل ها به دلیل ساختار جمع و جور، راندمان بالا و قابلیت انعطاف در نصب و نگهداری، به گزینه ای ایده آل برای کاربردهای صنعتی، تجاری و حتی خانگی تبدیل شده اند. چه در صنایع غذایی، دارویی، نفت و گاز یا سیستم های تهویه مطبوع، مبدل حرارتی صفحه ای نقش کلیدی در بهبود کارایی و کاهش مصرف انرژی ایفا می کند.

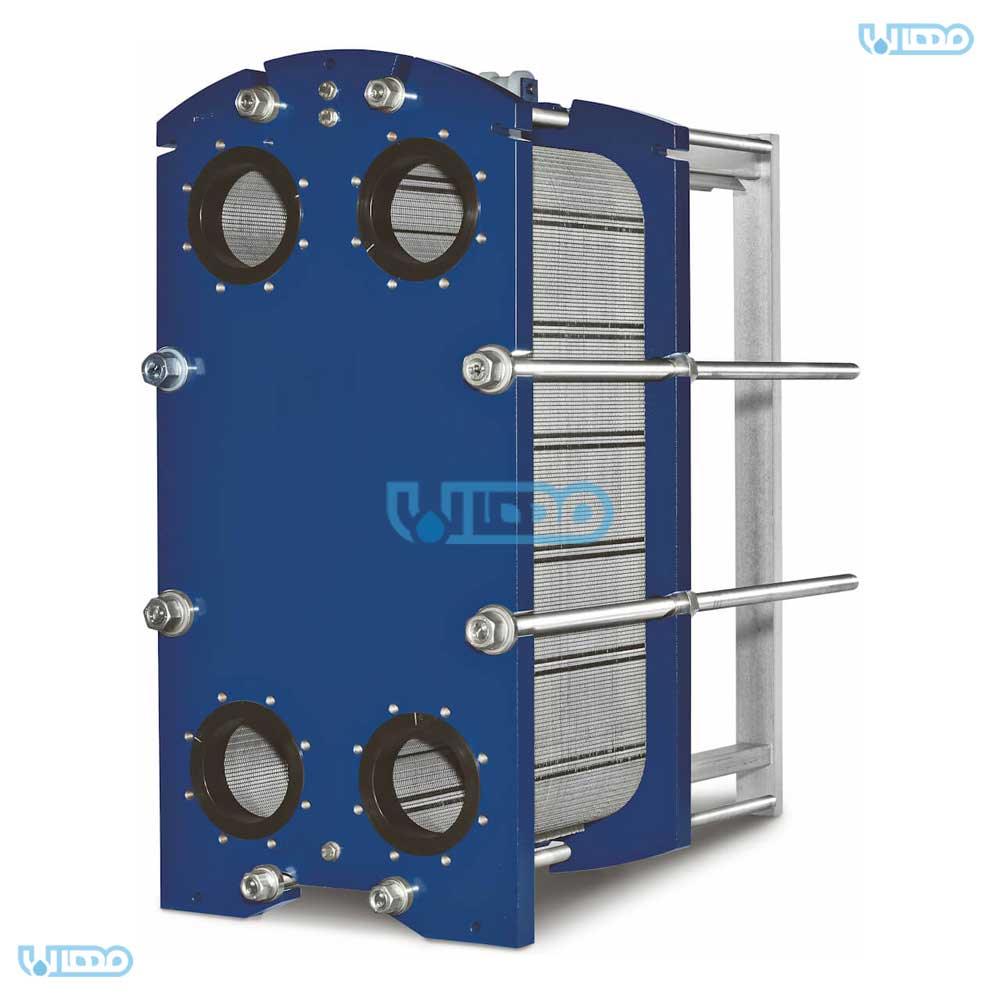

مبدل حرارتی صفحه ای چیست؟
مبدل حرارتی صفحه ای یکی از پیشرفته ترین و کارآمدترین انواع مبدل های حرارتی است که برای انتقال حرارت بین دو سیال با حداقل افت فشار و بیشترین راندمان طراحی شده است. این مبدل ها از مجموعه ای صفحات فلزی نازک تشکیل شده اند که بین آنها سیال ها به صورت متناوب جریان دارند و انتقال حرارت از طریق این صفحات صورت می گیرد. طراحی خاص این صفحات باعث افزایش سطح تماس و بهبود انتقال حرارت نسبت به مبدل های حرارتی سنتی مانند مبدل لوله ای می شود.
مبدل حرارتی صفحه ای در انواع مختلفی مانند جوشی، واشردار و نیمه جوشی تولید می شود و از جنس های مختلفی همچون استیل ضد زنگ، مس و آلومینیوم ساخته می شود تا مطابق نیازهای صنعتی مختلف باشد.

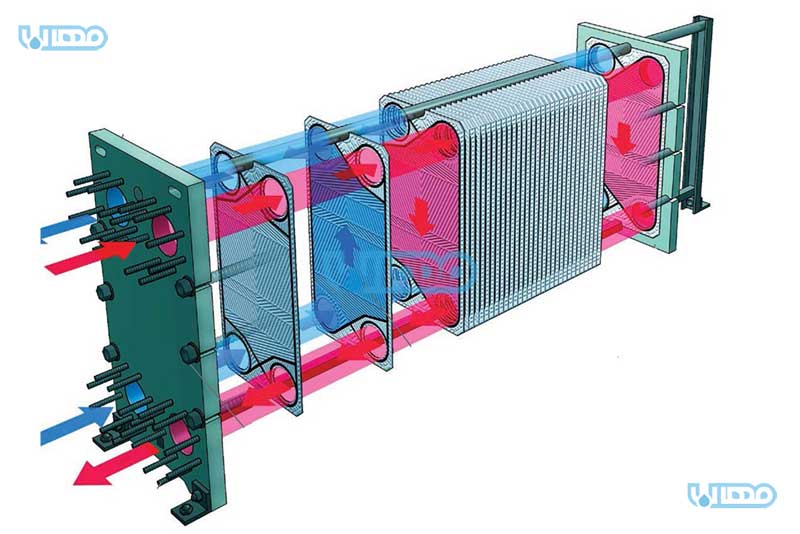

ویژگی های فنی مبدل حرارتی صفحه ای
- جنس صفحات: صفحات مبدل حرارتی صفحه ای معمولاً از فلزات مقاوم به خوردگی و حرارت ساخته می شوند. متداول ترین جنس ها شامل استیل ضد زنگ (304 و 316) برای کاربردهای عمومی، مس برای هدایت حرارتی بالا و تیتانیوم برای محیط های خورنده شدید است.
- ساختار صفحات: صفحات با طراحی موج دار یا طرح دار تولید می شوند تا جریان سیال به صورت گردابی و متلاطم حرکت کند. این ساختار باعث افزایش سطح تماس حرارتی و بهبود انتقال حرارت می شود.
- دمای کاری: مبدل های صفحه ای توانایی کار در دماهای تا حدود 300 درجه سانتی گراد را دارند که این دامنه دمایی برای بیشتر کاربردهای صنعتی مناسب است.
- فشار کاری: مبدل های صفحه ای می توانند فشارهای کاری بین 10 تا 30 بار را تحمل کنند که این ویژگی آنها را برای کاربردهای مختلف صنعتی انعطاف پذیر می سازد.
- ظرفیت انتقال حرارت: ظرفیت انتقال حرارت بستگی به تعداد صفحات و سطح کل تماس دارد و می تواند از چند کیلووات تا چند مگاوات متغیر باشد. تعداد صفحات را می توان مطابق نیاز سیستم افزایش یا کاهش داد.
- نوع اتصال ها: مبدل ها با انواع اتصالات فلنجی، دنده ای، جوشی و نیمه جوش ساخته می شوند تا امکان نصب آسان و اتصال به خطوط لوله با استانداردهای مختلف فراهم شود.
- واشرها و آب بندی: در مبدل های واشردار، واشرهای مقاوم به حرارت و مواد شیمیایی بین صفحات قرار می گیرند تا از مخلوط شدن سیالات جلوگیری کنند و آب بندی کامل ایجاد نمایند. جنس واشرها بسته به نوع سیال و دمای کاری انتخاب می شود.
- ابعاد و وزن: طراحی صفحه ای و استفاده از مواد سبک باعث شده مبدل های حرارتی صفحه ای حجم و وزن کمتری نسبت به مبدل های سنتی داشته باشند که این امر سهولت در نصب و حمل و نقل را افزایش می دهد.
- استانداردها و گواهینامه ها: مبدل های حرارتی صفحه ای مطابق با استانداردهای بین المللی مانند API، ASME، DIN و ISO تولید می شوند که تضمین کننده کیفیت و ایمنی محصول است.
انواع مبدل حرارتی صفحه ای
مبدل های حرارتی صفحه ای در انواع مختلفی طراحی و تولید می شوند تا پاسخگوی نیازهای متنوع صنعتی باشند. هر نوع مبدل با ویژگی ها و ساختار خاص خود، برای شرایط کاری متفاوتی مانند فشار، دما و نوع سیال مناسب است. آشنایی با انواع این مبدل ها به انتخاب صحیح و بهینه کمک می کند و نقش مهمی در افزایش کارایی سیستم های انتقال حرارت ایفا می نماید.
مبدل حرارتی صفحه ای واشردار
این نوع مبدل از صفحات فلزی نازک تشکیل شده که با واشرهای مقاوم به حرارت و مواد شیمیایی بین آنها آب بندی می شوند. مزیت اصلی این مدل، قابلیت باز و بسته شدن آسان برای تعمیر و سرویس دهی است. این مبدل ها معمولاً در صنایع غذایی، دارویی و تهویه مطبوع کاربرد فراوان دارند.
مبدل حرارتی صفحه ای جوشی
در این مدل صفحات با فرایند لحیم کاری (جوش برنجی) به یکدیگر متصل می شوند و امکان باز کردن آنها وجود ندارد. این طراحی باعث افزایش مقاومت در برابر فشار و دما می شود و حجم و وزن مبدل را کاهش می دهد. معمولاً در سیستم های خودرو، تهویه مطبوع و سیستم های تبرید استفاده می شود.
مبدل حرارتی صفحه ای نیمه جوشی
این نوع مبدل ترکیبی از مدل واشردار و جوشی است، که بخشی از صفحات به وسیله جوش به هم متصل شده و بخش دیگر با واشر آب بندی می شود. این طراحی برای سیالات خورنده یا پر فشار مناسب است و تعادل بین مقاومت و قابلیت سرویس را فراهم می کند.
مبدل حرارتی صفحه ای فشرده
این مدل معمولاً صفحات بسیار نازک و با طراحی خاص دارد که حجم و وزن مبدل را به حداقل می رساند. مناسب برای کاربردهای صنعتی حساس که فضای نصب محدود است و نیاز به انتقال حرارت بسیار کارآمد دارند.
مبدل حرارتی صفحه ای چند گذره
در این نوع، جریان سیال چند بار از بین صفحات عبور می کند که باعث افزایش زمان تماس و بهبود انتقال حرارت می شود. معمولاً در مواردی که اختلاف دمای زیاد یا نیاز به انتقال حرارت بالا وجود دارد استفاده می شود.
کاربردهای مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای به دلیل طراحی بهینه و راندمان بالای انتقال حرارت، در بسیاری از صنایع مختلف کاربرد گسترده ای دارد. از صنایع غذایی و دارویی گرفته تا نفت، گاز و سیستم های تهویه مطبوع، این مبدل ها به عنوان راهکاری کارآمد برای بهبود بهره وری حرارتی و کاهش مصرف انرژی شناخته می شوند.
- صنایع غذایی و نوشیدنی: مبدل حرارتی صفحه ای به دلیل قابلیت انتقال حرارت سریع و دقیق، در فرایندهایی مانند پاستوریزاسیون، خنک سازی، گرمایش و بازیابی حرارت در صنایع لبنی، نوشابه سازی و تولید مواد غذایی به کار می رود. این مبدل ها امکان کنترل دقیق دما و حفظ کیفیت محصول را فراهم می کنند.
- صنایع دارویی و بهداشتی: در صنایع دارویی، که کنترل دقیق دما و جلوگیری از آلودگی اهمیت بالایی دارد، مبدل های صفحه ای با جنس استیل ضد زنگ و ساختار بهداشتی، نقش مهمی در گرمایش و سرمایش فرایندها ایفا می کنند.
- نفت، گاز و پتروشیمی: مبدل های صفحه ای در پالایشگاه ها و واحدهای پتروشیمی برای خنک کردن روغن ها، بازیابی گرما و انتقال حرارت بین سیالات مختلف استفاده می شوند. مقاومت بالای این مبدل ها در برابر فشار و دما، آنها را برای این صنایع حیاتی می کند.
- نیروگاه ها و صنایع انرژی: در نیروگاه ها برای بازیابی گرما، خنک سازی آب و روغن و بهبود بهره وری حرارتی سیستم ها از مبدل های صفحه ای استفاده می شود. این مبدل ها به کاهش مصرف سوخت و افزایش کارایی کمک می کنند.
- سیستم های تهویه مطبوع: مبدل های حرارتی صفحه ای در سیستم های تهویه مطبوع به منظور انتقال حرارت بین جریان های هوای سرد و گرم و بهینه سازی مصرف انرژی کاربرد دارند. به دلیل ابعاد کوچک و راندمان بالا، نصب آن ها در ساختمان ها و مجتمع های بزرگ رایج است.
- برج های خنک کننده: یکی از مشکلات برج خنک کننده، ورود رسوب و آلودگی به مدار فرآیند است. مبدل حرارتی صفحه ای با جداسازی مدار باز برج خنک کننده از مدار بسته تولید، مانع از ورود رسوبات و ذرات معلق به تجهیزات حساس می شود. این روش عمر مفید سیستم را افزایش داده و هزینه های نگهداری را کاهش می دهد.
- صنایع دریایی و کشتی سازی: در سیستم های خنک کاری موتورهای کشتی و انتقال حرارت در تجهیزات دریایی از مبدل های صفحه ای استفاده می شود، که به دلیل مقاومت در برابر خوردگی آب دریا اهمیت ویژه ای دارند.
- تصفیه فاضلاب: در سیستم های تصفیه فاضلاب، مبدل حرارتی صفحه ای می تواند برای پیش گرمایش پساب پیش از ورود به واحدهای بیولوژیکی یا شیمیایی در پکیج تصفیه فاضلاب استفاده شود. همچنین در فرآیند بازیابی حرارت از پساب گرم، مبدل صفحه ای کمک می کند تا انرژی موجود در فاضلاب دوباره به چرخه برگردد و مصرف انرژی سیستم کاهش یابد.

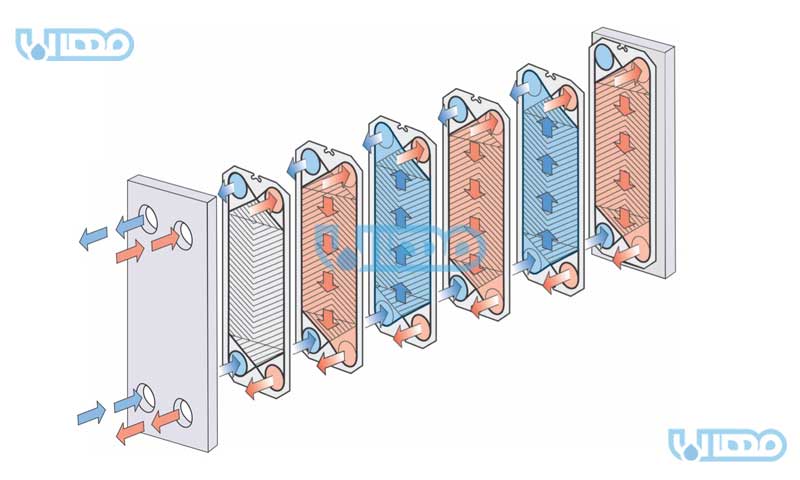

نحوه عملکرد مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای انتقال حرارت را بین دو سیال مختلف به صورت غیر مستقیم و از طریق صفحات فلزی نازک انجام می دهد. ساختار این مبدل شامل چندین صفحه فلزی موج دار است که به صورت موازی و با فاصله بسیار کم کنار هم قرار گرفته اند. هر صفحه مسیر جریان سیال را از سیال دیگر جدا می کند و باعث می شود دو سیال به صورت متناوب در فضاهای بین صفحات جریان پیدا کنند.
در این فرآیند، یکی از سیالات گرم و دیگری سرد است. حرارت سیال گرم از طریق صفحات فلزی به سیال سرد منتقل می شود. طراحی موج دار صفحات باعث می شود جریان سیال به صورت گردابی حرکت کند که این امر ضریب انتقال حرارت را افزایش داده و از تشکیل رسوب و تجمع آلودگی روی صفحات جلوگیری می کند.
علاوه بر این، به دلیل سطح تماس زیاد صفحات و ضخامت کم آنها، انتقال حرارت با حداقل افت فشار انجام می شود. این ویژگی ها مبدل حرارتی صفحه ای را به گزینه ای بسیار کارآمد و کم حجم برای سیستم های انتقال حرارت تبدیل کرده است.

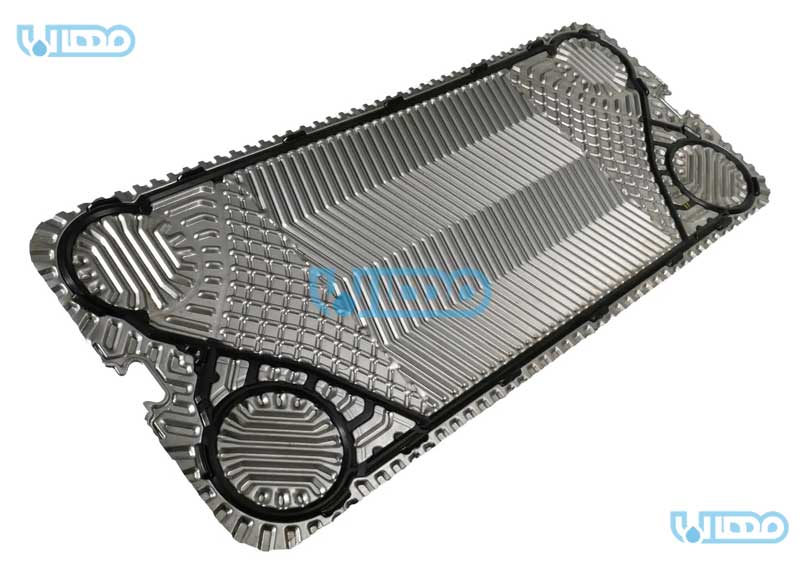

مواد سازنده صفحات مبدل حرارتی صفحه ای
- استیل ضد زنگ (SS304 و SS316): یکی از رایج ترین مواد ساخت صفحات مبدل حرارتی است که مقاومت خوبی در برابر خوردگی و دماهای متوسط دارد. مناسب برای صنایع غذایی، دارویی و تهویه مطبوع است و قیمت آن نسبتاً مقرون به صرفه است.
- تیتانیوم: دارای مقاومت بسیار بالا در برابر خوردگی، مخصوصاً در برابر آب دریا و سیالات خورنده است. مناسب برای صنایع دریایی، پتروشیمی و شرایط کاری سخت می باشد و عمر طولانی دارد.
- مس و آلیاژهای مس: هدایت حرارتی بسیار بالا دارد و برای کاربردهایی که نیاز به انتقال حرارت سریع و بالا دارند، مثل سیستم های تبرید و تهویه مطبوع استفاده می شود. اما مقاومت کمتری در برابر خوردگی دارد و نیازمند مراقبت بیشتر است.
- آلیاژ نیکل: این مواد برای شرایط دمایی بسیار بالا و سیالات خورنده شدید به کار می روند. در صنایع نفت، گاز و شیمیایی کاربرد دارند و مقاومت بسیار بالایی در برابر خوردگی و دما دارند.
- آلومینیوم: دارای وزن سبک و هدایت حرارتی مناسب است، اما مقاومت آن در برابر خوردگی کمتر از سایر مواد است. معمولاً در کاربردهای خاص و شرایط دمایی پایین تر استفاده می شود.

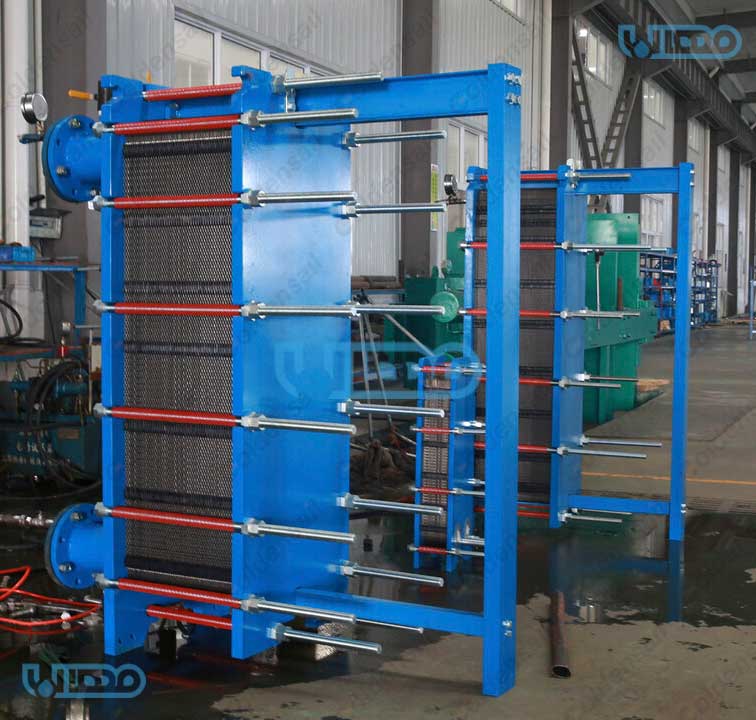

مزایای مبدل حرارتی صفحه ای
- راندمان حرارتی بالا
- ابعاد کوچک و وزن کم
- قابلیت افزایش یا کاهش ظرفیت انتقال حرارت با اضافه یا کم کردن صفحات
- قابلیت باز و بسته شدن (در مدل های واشردار) برای تعمیر و سرویس آسان
- افت فشار کم نسبت به مبدل های حرارتی دیگر
- انعطاف پذیری بالا در طراحی و نصب
- صرفه جویی در مصرف انرژی به دلیل انتقال حرارت بهینه
- مقاومت بالا در برابر خوردگی (بسته به جنس صفحات)
- قابلیت کار در دما و فشارهای متنوع
- امکان استفاده در صنایع مختلف با کاربردهای متنوع
- کاهش رسوب گذاری و نیاز کمتر به نگهداری به دلیل طراحی صفحات موج دار
معایب و محدودیت های مبدل حرارتی صفحه ای
- محدودیت در تحمل دما و فشار بسیار بالا: مبدل های صفحه ای معمولاً برای دماها و فشارهای بسیار بالا مناسب نیستند و در شرایط سخت تر ممکن است به مبدل های پوسته و لوله ترجیح داده شوند.
- نیاز به نگهداری و سرویس دوره ای: واشرهای مبدل صفحه ای واشردار به مرور زمان ممکن است فرسوده شوند و نیاز به تعویض داشته باشند. همچنین، رسوب گذاری روی صفحات می تواند کارایی را کاهش دهد و نیازمند تمیزکاری منظم است.
- عدم تحمل برخی سیالات خورنده شدید در مدل های واشردار: در صورتی که سیالات خورنده قوی باشند، واشرهای مبدل ممکن است آسیب ببینند و در این شرایط استفاده از مبدل های جوشی یا با جنس خاص صفحات ضروری است.
- احتمال نشت سیال در صورت نصب یا سرویس نادرست: عدم دقت در نصب یا تعویض واشرها می تواند منجر به نشت سیال شود که برای برخی کاربردها مشکل ساز است.
- محدودیت در اندازه و ظرفیت بسیار بزرگ: برای ظرفیت های بسیار بزرگ و جریان های حجیم، استفاده از مبدل های صفحه ای ممکن است مقرون به صرفه یا عملی نباشد و گزینه های دیگر ترجیح داده شوند.
- حساسیت به آلودگی و رسوب گذاری: اگر سیالات دارای ذرات معلق یا آلودگی باشند، احتمال رسوب گذاری و کاهش کارایی مبدل وجود دارد و ممکن است نیاز به پیش تصفیه سیال باشد. به منظور رفع این چالش می توان به سراغ دستگاه سختی گیر رفت تا احتمال رسوب گذاری به حداقل برشد.

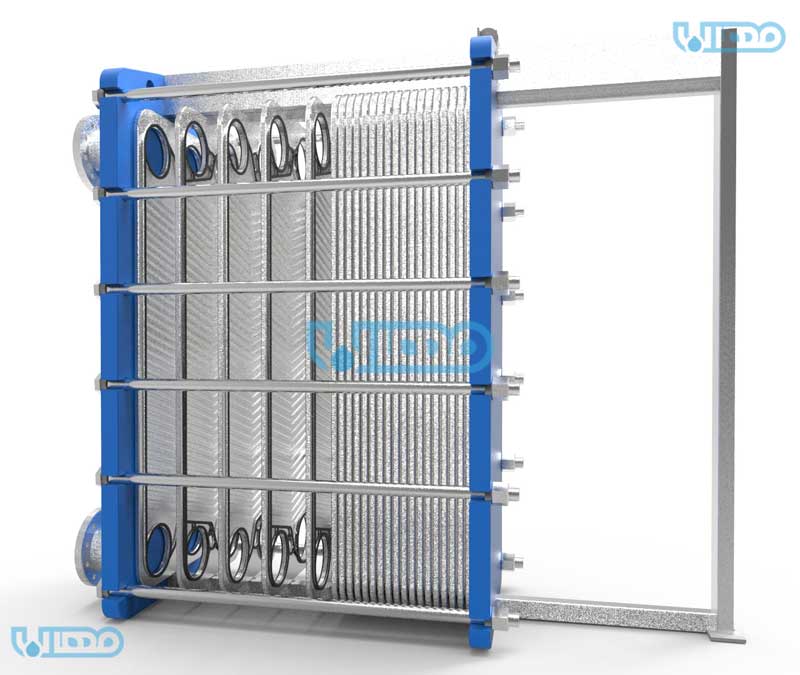

قیمت مبدل حرارتی صفحه ای
قیمت مبدل حرارتی صفحه ای به عوامل متعددی بستگی دارد که شامل جنس مواد، ابعاد، نوع مبدل و شرایط کاری می شود. شناخت این عوامل به انتخاب مناسب ترین محصول با بهترین قیمت کمک می کند و از هزینه های اضافی جلوگیری می نماید.
- جنس صفحات و واشرها: نوع متریال صفحات (استیل ضد زنگ، تیتانیوم، مس و غیره) و جنس واشرها تأثیر زیادی بر قیمت دارد. مواد مقاوم تر به خوردگی و دما معمولاً هزینه بیشتری دارند.
- ابعاد و ظرفیت انتقال حرارت: اندازه مبدل و تعداد صفحات آن مستقیماً روی قیمت تأثیر می گذارد. مبدل های بزرگ تر با ظرفیت بالاتر هزینه بالاتری دارند.
- نوع مبدل: مبدل های صفحه ای واشردار، جوشی یا نیمه جوشی هر کدام هزینه ساخت و قیمت متفاوتی دارند. معمولاً مدل های جوشی به دلیل فرایند ساخت پیچیده تر گران تر هستند.
- فشار و دمای کاری: مبدل هایی که برای فشار و دمای کاری بالا طراحی می شوند، به مواد و ساختار مقاوم تری نیاز دارند که باعث افزایش قیمت می شود.
- استانداردها و گواهینامه ها: مبدل هایی که مطابق با استانداردهای خاص بین المللی (مانند ASME، API، ISO) ساخته می شوند، هزینه تولید بالاتری دارند.
- شرکت سازنده و برند: برندهای معتبر و شرکت های با سابقه معمولاً قیمت بالاتری دارند اما کیفیت و خدمات پس از فروش بهتری ارائه می دهند.
- هزینه های حمل و نقل و نصب: بسته به اندازه و وزن مبدل، هزینه حمل و نقل و نصب می تواند بخشی از هزینه کل باشد.
- ویژگی ها و تجهیزات اضافی: اضافه شدن امکاناتی مانند سنسورها، سیستم های نظارت، پوشش های خاص و تجهیزات جانبی نیز قیمت را افزایش می دهد.

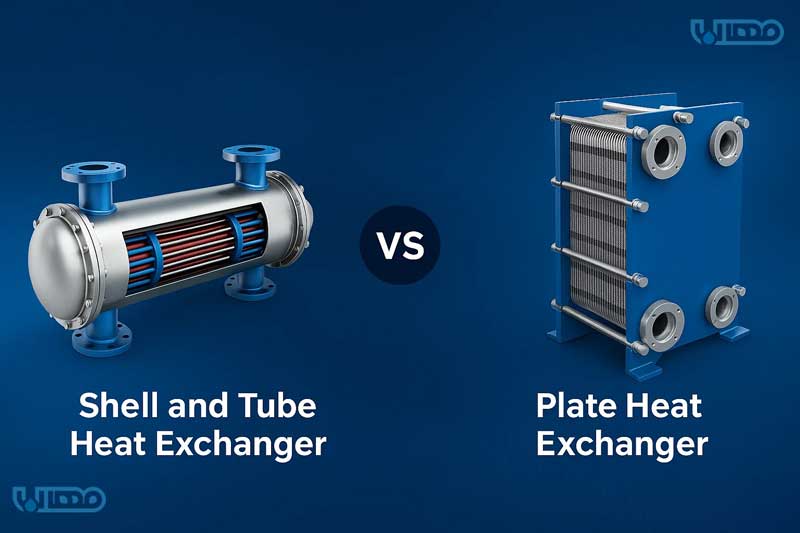

تفاوت مبدل حرارتی صفحه ای با پوسته و لوله
مبدل های حرارتی صفحه ای و پوسته و لوله دو نوع رایج از مبدل های حرارتی هستند که هرکدام ویژگی ها و کاربردهای خاص خود را دارند.
مبدل حرارتی صفحه ای از صفحات فلزی نازک و موج دار تشکیل شده است که به صورت موازی کنار هم چیده شده اند. سیال ها در فضای بین این صفحات به صورت متناوب جریان پیدا می کنند و حرارت بین آن ها به سرعت و با راندمان بالا منتقل می شود. طراحی این مبدل باعث می شود سطح تماس بسیار زیادی بین سیال ها ایجاد شود و در نتیجه انتقال حرارت بسیار بهینه باشد.
از مزایای مهم این نوع مبدل می توان به حجم و وزن کم، قابلیت باز و بسته شدن برای تعمیر و سرویس، و راندمان حرارتی بالا اشاره کرد. این مبدل ها به ویژه در کاربردهایی با دما و فشار متوسط و حجم جریان نسبتاً پایین مورد استفاده قرار می گیرند، مثل صنایع غذایی، دارویی، تهویه مطبوع و برخی فرآیندهای نفت و گاز.
در مقابل، مبدل حرارتی پوسته و لوله ساختاری متفاوت دارد؛ در این نوع مبدل، مجموعه ای از لوله ها در داخل یک پوسته بزرگ قرار گرفته اند و سیال ها یکی در داخل لوله ها و دیگری در اطراف آن ها جریان پیدا می کند. این طراحی برای انتقال حرارت در شرایط فشار و دمای بسیار بالا مناسب تر است و معمولاً در صنایع سنگین مثل پتروشیمی، نیروگاه ها و پالایشگاه ها استفاده می شود. با اینکه راندمان حرارتی این مبدل نسبت به مبدل صفحه ای کمتر است، اما توانایی تحمل شرایط سخت تر و ظرفیت های بزرگ تر را دارد. همچنین، تعمیر و نگهداری مبدل های پوسته و لوله معمولاً دشوارتر و زمان برتر است و ابعاد آن ها بزرگ تر و سنگین تر است.
در مجموع، اگر به دنبال یک مبدل با راندمان بالا، اندازه کوچک و قابلیت نگهداری آسان برای کاربردهای متوسط هستید، مبدل حرارتی صفحه ای انتخاب مناسبی است. اما برای شرایط کاری سخت با فشار و دمای بالا و ظرفیت های بزرگ، مبدل حرارتی پوسته و لوله گزینه بهتر و مطمئن تری محسوب می شود.
راهنمای انتخاب مبدل حرارتی صفحه ای مناسب
- تعیین نوع سیال های ورودی و خروجی: اولین قدم در انتخاب مبدل حرارتی صفحه ای، شناخت دقیق سیال هایی است که قرار است در مبدل جریان پیدا کنند. مشخص کنید که سیال ها مایع هستند یا گاز، خورنده اند یا غیرخورنده، ویسکوزیته و دمای کاری آنها چقدر است.
- بررسی دما و فشار کاری: دمای کاری و فشار سیال ها نقش مهمی در انتخاب جنس صفحات و نوع مبدل دارد. برای دما و فشار بالا، باید مواد مقاوم تر و مدل های جوشی یا نیمه جوشی را مد نظر قرار دهید.
- ظرفیت انتقال حرارت مورد نیاز: محاسبه دقیق مقدار حرارتی که باید انتقال یابد بسیار مهم است. این موضوع به تعداد صفحات، ابعاد و نوع طراحی مبدل تأثیر مستقیم دارد.
- محدودیت های فضایی و ابعاد مبدل: اگر فضای نصب محدود است، باید مبدلی با ابعاد کوچکتر ولی با راندمان بالاتر انتخاب کنید. مبدل های صفحه ای معمولاً به خاطر طراحی فشرده گزینه مناسبی هستند.
- نوع و جنس صفحات: با توجه به نوع سیال و شرایط کاری، جنس صفحات را انتخاب کنید. مثلاً برای سیالات خورنده، تیتانیوم مناسب تر است و برای کاربردهای عمومی استیل ضد زنگ گزینه خوبی است.
- افت فشار مجاز: مقدار افت فشار قابل قبول در سیستم خود را مشخص کنید. مبدل های صفحه ای معمولاً افت فشار کمتری نسبت به سایر مبدل ها دارند، اما طراحی و تعداد صفحات روی این موضوع اثرگذار است.
- قابلیت تمیزکاری و نگهداری: اگر سیال های آلوده یا رسوب گذار دارید، بهتر است مبدلی با امکان باز و بسته شدن آسان و تعویض واشرها انتخاب کنید.
- استانداردها و گواهینامه ها: در صورت نیاز به مطابقت با استانداردهای خاص صنعتی یا بین المللی، مطمئن شوید مبدل انتخابی این استانداردها را داراست.
- بودجه و هزینه کل پروژه: قیمت مبدل و هزینه های جانبی مثل نصب، نگهداری و تعمیرات را در نظر بگیرید و بر اساس بودجه مناسب ترین گزینه را انتخاب کنید.

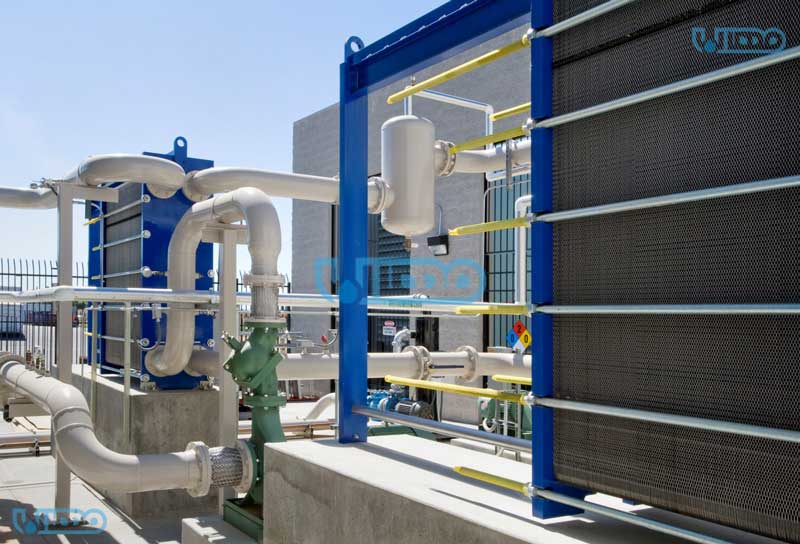

روش نصب و راه اندازی مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای یکی از تجهیزات کلیدی در انتقال حرارت است که به دلیل طراحی منحصر به فرد صفحات نازک و موج دار، توانایی بالایی در انتقال حرارت با راندمان بالا و ابعاد فشرده دارد. نصب و راه اندازی صحیح این مبدل ها برای عملکرد بهینه و طول عمر بیشتر آن ها بسیار اهمیت دارد. در ادامه، روش های اصولی و گام به گام نصب و راه اندازی مبدل حرارتی صفحه ای را بررسی می کنیم.
- بررسی بسته بندی و قطعات مبدل: قبل از شروع نصب، تمامی قطعات و اجزای مبدل را از نظر سلامت و کامل بودن بررسی کنید. مطمئن شوید صفحات، واشرها، پیچ ها و سایر قطعات هیچ گونه آسیب یا نقصی ندارند.
- انتخاب محل نصب مناسب: مکان نصب باید صاف، محکم و به دور از لرزش باشد. همچنین فضای کافی برای دسترسی به مبدل جهت سرویس و تعمیرات فراهم شود.
- نصب مبدل در محل مناسب: مبدل را روی پایه یا قاب مخصوص قرار دهید و با پیچ و مهره محکم کنید تا ثابت بماند و حرکت نکند.
- اتصال خطوط ورودی و خروجی سیال: لوله های مربوط به ورودی و خروجی سیال های گرم و سرد را با استفاده از اتصالات مناسب به مبدل متصل کنید. مطمئن شوید جهت جریان سیالات مطابق با دستورالعمل سازنده رعایت شده باشد.
- بررسی واشرها و مهر و موم ها: اگر مبدل واشردار است، واشرها را در محل خود قرار داده و از سالم بودن آن ها اطمینان حاصل کنید تا نشتی نداشته باشد.
- انجام تست اولیه نشتی: قبل از راه اندازی کامل، سیستم را با فشار کم آب یا سیال دیگر تست کنید و نشتی ها را برطرف کنید.
- راه اندازی مبدل: پس از اطمینان از نصب صحیح و عدم نشتی، مبدل را به صورت تدریجی وارد مدار کنید. ابتدا جریان سیال سرد و سپس گرم را برقرار کنید تا از شوک حرارتی جلوگیری شود.
- کنترل عملکرد مبدل: دمای خروجی و فشارهای ورودی و خروجی را اندازه گیری کنید و با مقادیر طراحی شده مقایسه کنید. در صورت وجود اختلاف زیاد، علت را بررسی و رفع نمایید.
- نگهداری دوره ای: برنامه ریزی برای بازدیدهای منظم، تمیزکاری صفحات و تعویض واشرها جهت حفظ عملکرد بهینه مبدل ضروری است.
نگهداری و سرویس مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای به دلیل ساختار خاص خود نیازمند مراقبت و نگهداری منظم است تا عملکرد بهینه و عمر طولانی داشته باشد. رعایت نکات سرویس و نگهداری می تواند از بروز مشکلاتی مانند افت راندمان، نشتی و خرابی جلوگیری کند.
- بازدید دوره ای و بررسی ظاهری: به طور منظم وضعیت ظاهری مبدل، از جمله صفحات، واشرها، پیچ ها و اتصالات را بررسی کنید. هرگونه ترک، خوردگی یا نشتی باید سریعاً شناسایی و رفع شود.
- تمیزکاری صفحات: رسوب و جرم گرفتگی روی صفحات مبدل می تواند باعث کاهش انتقال حرارت و افزایش افت فشار شود. بسته به نوع سیال و شرایط کاری، صفحات را به صورت دوره ای باز کنید و تمیزکاری کنید. تمیزکاری می تواند به صورت مکانیکی (با برس نرم) یا شیمیایی (با مواد شوینده مخصوص) انجام شود.
- تعویض واشرها: واشرها نقش مهمی در جلوگیری از نشتی بین صفحات دارند. با گذشت زمان و در اثر کارکرد مکرر، واشرها ممکن است آسیب ببینند یا خاصیت آب بندی خود را از دست بدهند. تعویض به موقع واشرها از نشتی و آسیب به صفحات جلوگیری می کند.
- بررسی فشار و دما: مانیتورینگ مرتب فشار و دمای ورودی و خروجی مبدل به شناسایی زودهنگام مشکلات کمک می کند. تغییرات غیرعادی در فشار یا دما ممکن است نشانه رسوب گیری یا خرابی صفحات باشد.
- جلوگیری از شوک حرارتی: برای جلوگیری از آسیب دیدگی صفحات و واشرها، هنگام راه اندازی و خاموش کردن مبدل باید جریان سیالات به آرامی برقرار و قطع شود تا از شوک حرارتی جلوگیری شود.
