نیم پل ته نشینی یکی از تجهیزات کلیدی در حوض های ته نشینی دایره ای شکل تصفیه خانه های فاضلاب است که نقش مهمی در جمع آوری و انتقال لجن ته نشین شده ایفا می کند. این سازه با ساختاری ساده تر نسبت به پل های کامل، با کاهش هزینه ها و تسهیل فرآیند نگهداری، گزینه ای بسیار مناسب برای پروژه های تصفیه فاضلاب شهری و صنعتی محسوب می شود.

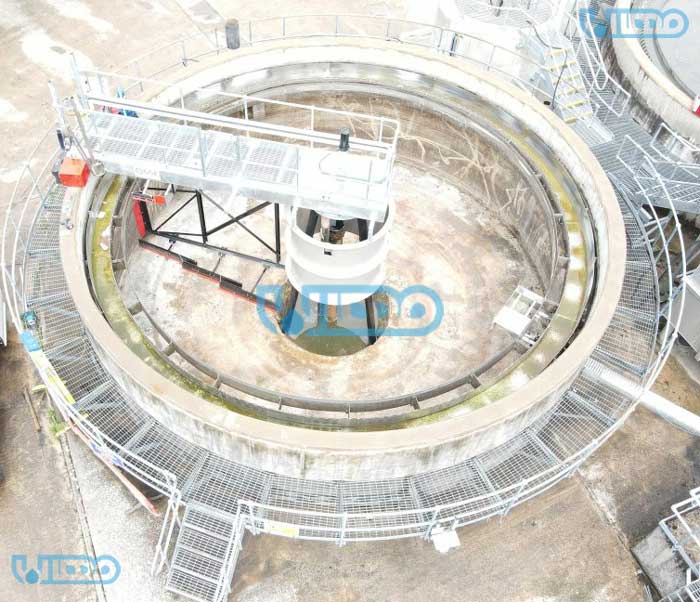

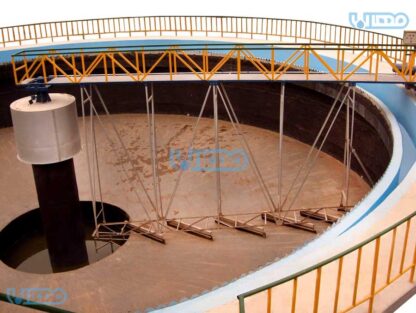

نیم پل ته نشینی چیست؟
نیم پل ته نشینی (Half Bridge Clarifier) یکی از تجهیزات مکانیکی در حوضچه های ته نشینی ثانویه است که به صورت نیم دایره ای روی حوض نصب می شود. این تجهیز وظیفه دارد با چرخش آهسته و یکنواخت، لجن ته نشین شده را به سمت مرکز حوض هدایت کرده و از آنجا به سیستم جمع آوری لجن منتقل کند.
در مقایسه با پل های تمام گرد، نیم پل ته نشینی از نظر اقتصادی مقرون به صرفه تر بوده و نصب و نگهداری آسان تری دارد. این سیستم معمولاً در تصفیه خانه فاضلاب با ظرفیت متوسط و بالا کاربرد دارد.

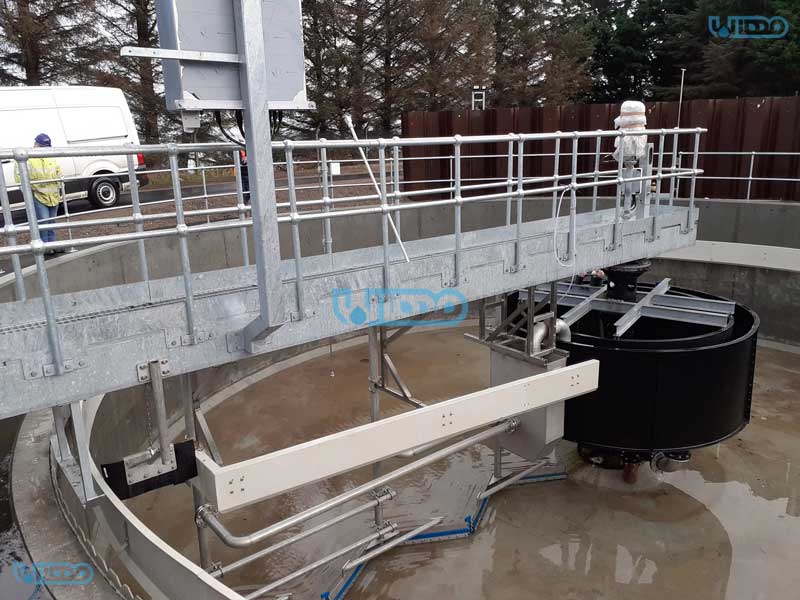

اجزای اصلی نیم پل ته نشینی
نیم پل ته نشینی از چند بخش مکانیکی و سازه ای تشکیل شده است که هماهنگی دقیق آن ها عملکرد صحیح سیستم ته نشینی را تضمین می کند. در ادامه با اجزای اصلی این تجهیز آشنا می شویم.
- شافت یا محور مرکزی: محور اصلی سیستم که در مرکز حوض قرار دارد و نقطه اتصال بازوی چرخان پل با پایه ثابت است. این شافت نیروی حرکتی را از الکتروموتور به بازوی پل منتقل کرده و به عنوان تکیه گاه چرخش عمل می کند.
- بازوی پل: بازوی فلزی نیم دایره ای که از مرکز حوض تا دیواره بیرونی امتداد دارد. این بازو با چرخش آهسته، لجن ته نشین شده در کف حوض را به سمت مرکز هدایت می کند. معمولاً در زیر بازو، تیغه های جارویی (اسکراپر) یا پدهایی برای جمع آوری بهتر لجن نصب می شود.
- چرخ ها و ریل های هدایت کننده: انتهای بازوی پل روی چرخ هایی نصب می شود که بر روی ریل دایره ای پیرامون حوض حرکت می کنند. این سیستم حرکت یکنواخت، نرم و بدون لرزش پل را تضمین کرده و بار سازه را به دیواره منتقل می کند.
- الکتروموتور و گیربکس: محرک اصلی سیستم است که روی بازوی پل یا سکوی کناری نصب می شود. الکتروموتور به کمک گیربکس، سرعت چرخش پل را کاهش داده و آن را با سرعتی ثابت و قابل کنترل (معمولاً حدود 0.5 دور در ساعت) به حرکت درمی آورد.
- تیغه های جاروکننده لجن: در زیر بازوی پل نصب می شوند و لجن ته نشین شده را به آرامی به سمت کانال مرکزی یا چاه لجن هدایت می کنند. این تیغه ها از جنس فولاد ضدزنگ یا پلاستیک مقاوم به سایش ساخته می شوند.
- سیستم جمع آوری لجن: در مرکز حوض قرار دارد و لجن جمع شده توسط تیغه ها را دریافت می کند. این بخش می تواند به پمپ یا سیستم تخلیه ثقلی متصل باشد تا لجن را به مرحله بعدی تصفیه منتقل کند.
- تابلو برق و سیستم کنترل: تابلو برق برای راه اندازی، کنترل و محافظت از الکتروموتور و گیربکس به کار می رود. برخی سیستم ها مجهز به اینورتر برای کنترل سرعت و سنسورهای ایمنی هستند.
- سازه پل: شامل اسکلت فلزی بازوی نیم دایره ای است که بار سازه ای و اجزای نصب شده را تحمل می کند. جنس این سازه معمولاً از فولاد کربنی با پوشش اپوکسی یا استنلس استیل می باشد تا در برابر رطوبت و خوردگی مقاوم باشد.
این اجزا با هماهنگی کامل، فرآیند جمع آوری لجن ته نشین شده را به صورت یکنواخت و مؤثر انجام می دهند. طراحی دقیق، انتخاب صحیح متریال و نصب استاندارد هر یک از این بخش ها در عملکرد بلندمدت سیستم نقش اساسی دارد.
مزایای استفاده از نیم پل ته نشینی
- کاهش هزینه ساخت و نگهداری: به دلیل ساختار نیم دایره ای، متریال و وزن سازه کمتر است.
- نصب سریع و آسان: طراحی ساده و سبک، سرعت نصب را بالا می برد.
- عملکرد مؤثر در جمع آوری لجن: بازوی چرخان لجن ته نشین شده را به خوبی به مرکز حوض هدایت می کند.
- مناسب برای حوض های بزرگ: قابلیت استفاده در حوض هایی با قطر بالا بدون افزایش زیاد هزینه.
- مقاومت در برابر خوردگی: با استفاده از متریال مقاوم مانند استنلس استیل یا پوشش اپوکسی.
- دسترسی آسان برای تعمیرات: نگهداری ساده و کاهش توقف های عملیاتی.
- قابلیت سفارشی سازی: طراحی بر اساس شرایط پروژه و نوع فاضلاب.
- مصرف انرژی پایین: حرکت آهسته و پایدار با موتور کم مصرف.

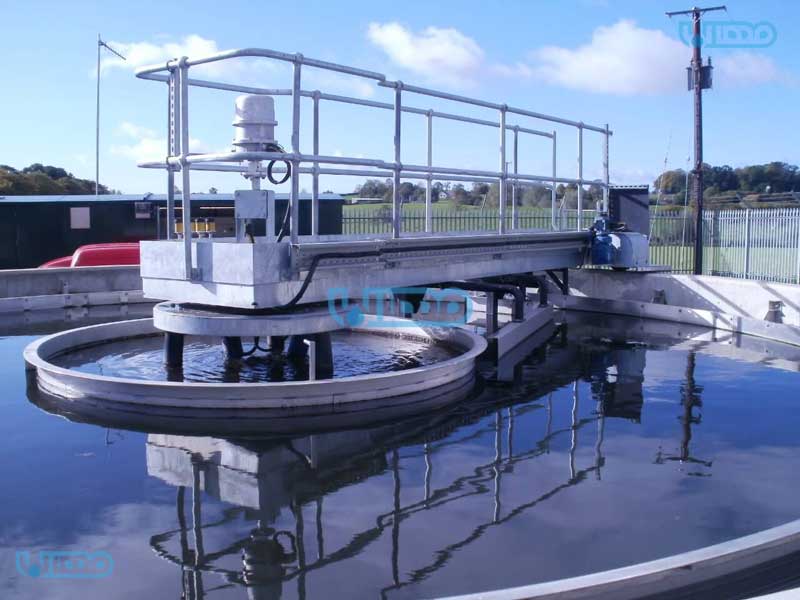

کاربردهای نیم پل ته نشینی
نیم پل ته نشینی بعنوان یکی از مهم‌ترین اجزای کلاریفایرها در تصفیه‌خانه‌ها، نه‌تنها باعث جمع‌آوری کارآمد لجن می‌شود، بلکه با کاهش تلاطم و افزایش راندمان ته‌نشینی، کیفیت خروجی کل سیستم را بهبود می‌بخشد. انتخاب صحیح این تجهیز در طراحی و بهره‌برداری از تصفیه‌خانه‌ها، نقش کلیدی در موفقیت پروژه‌های زیست‌محیطی و صنعتی دارد.
در ادامه با مهم ترین کاربردهای آن آشنا می شویم.
- در اکثر تصفیه خانه های فاضلاب شهری، از نیم پل ته نشینی در حوض های ته نشینی اولیه و ثانویه استفاده می شود. این سیستم به طور مؤثر لجن ته نشین شده را جمع آوری کرده و از انتقال مواد جامد به مراحل بعدی جلوگیری می کند.
- کارخانجات صنعتی مانند صنایع غذایی، دارویی، پتروشیمی، کاغذسازی و نساجی برای جداسازی ذرات معلق و جامدات ته نشین شده، از نیم پل ته نشینی در فرآیندهای فیزیکی تصفیه فاضلاب صنعتی بهره می برند. این تجهیز به بهبود کیفیت پساب خروجی و کاهش بار آلودگی کمک می کند.
- در فرآیندهای تصفیه بیولوژیکی، پس از مرحله هوادهی در واحد ته نشینی ثانویه، جامدات میکروبی به صورت لخته ته نشین می شوند. نیم پل ته نشینی در این مرحله به آرامی این لجن را جمع آوری و به مخازن هضم یا برگشت لجن منتقل می کند.
- پیش از ورود فاضلاب به مراحل بیولوژیکی، بخشی از ذرات معلق و مواد آلی سنگین در واحد ته نشینی اولیه جدا می شوند. استفاده از نیم پل در این بخش باعث کاهش بار آلودگی در مراحل بعدی می شود.
- در برخی مراحل تصفیه آب شرب، خصوصاً در حوض های لخته سازی و ته نشینی، نیم پل ته نشینی برای حذف ذرات معلق و گل ولای استفاده می شود.
- در پروژه های احیای رودخانه ها، تالاب های مصنوعی یا سیستم های بازچرخانی آب در کشاورزی و فضای سبز، نیم پل ته نشینی می تواند در کاهش مواد جامد معلق و بهبود کیفیت آب بازیافتی مؤثر باشد.
- در پروژه های نوسازی یا ارتقاء تصفیه خانه های موجود یا انواع پکیج تصفیه فاضلاب، نیم پل جایگزین مناسبی برای پل های کامل است که با هزینه کمتر و عملکرد بهتر نصب می شود.
- به دلیل وجود بار میکروبی و مواد شیمیایی در این نوع فاضلاب، استفاده از تجهیزات قابل اعتماد مانند نیم پل ته نشینی، برای اطمینان از حذف حداکثری جامدات ضروری است.

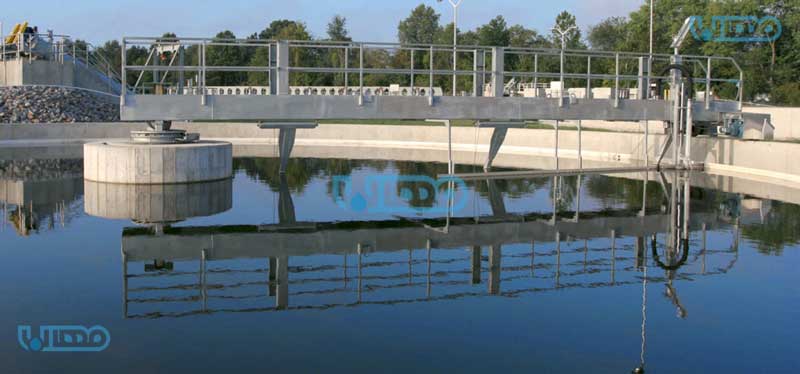

نحوه عملکرد نیم پل ته نشینی
نیم پل ته نشینی یکی از تجهیزات مکانیکی پرکاربرد در حوض های ته نشینی دایره ای شکل است که وظیفه اصلی آن جمع آوری لجن ته نشین شده در کف حوض و هدایت آن به مرکز است. عملکرد این سیستم به این صورت است که فاضلاب ورودی از طریق لوله یا کانال مرکزی وارد حوض می شود و به دلیل طراحی هندسی مخزن، جریان به آرامی پخش شده و سرعت آن کاهش می یابد. این کاهش سرعت باعث می شود تا ذرات معلق و مواد جامد موجود در فاضلاب در کف حوض ته نشین شوند.
نیم پل که به صورت سازه ای نیم دایره ای روی سطح حوض قرار دارد، توسط یک سیستم محرک شامل موتور و گیربکس، به آرامی حول محور مرکزی حوض می چرخد. در زیر این نیم پل، بازوهایی به نام جاروبک یا اسکراپر قرار دارد که به صورت ممتد سطح کف را جاروب می کنند. این بازوها لجن ته نشین شده را به سمت مرکز حوض که معمولاً یک چاهک جمع آوری لجن در آن تعبیه شده، هدایت می کنند. لجن جمع آوری شده از این نقطه به خطوط برگشت یا هضم لجن منتقل می شود.
در همین حین، آب زلال شده ای که در سطح بالایی قرار دارد، از طریق سرریزهای محیطی در لبه حوض جمع آوری شده و به مراحل بعدی تصفیه هدایت می شود. برخی مدل های نیم پل ته نشینی ممکن است به اویل اسکیمر نیز مجهز باشند تا چربی ها و کف سطحی را نیز جدا کرده و به خارج منتقل کنند.
مشخصات فنی نیم پل ته نشینی
نیم پل ته نشینی از اجزای مختلفی تشکیل شده که به صورت یکپارچه برای جمع آوری لجن از کف حوض ته نشینی طراحی شده اند. این تجهیز معمولاً در حوض های دایره ای با قطر متوسط تا بزرگ نصب می شود و به دلیل طراحی نیم دایره ای، نسبت به پل های کامل از نظر مصرف انرژی، وزن و هزینه اقتصادی تر است.
- قطر قابل پشتیبانی: نیم پل ته نشینی برای حوض های دایره ای با قطرهای بین 5 تا 50 متر طراحی می شود. بسته به نیاز پروژه، امکان ساخت در ابعاد سفارشی نیز وجود دارد.
- جنس سازه: سازه نیم پل معمولاً از کربن استیل با پوشش ضدخوردگی اپوکسی ساخته می شود. در محیط های خورنده یا با بار آلودگی بالا، از استنلس استیل 304 یا 316 استفاده می شود. در پروژه هایی که وزن سازه اهمیت دارد، آلومینیوم یا FRP نیز گزینه های مناسبی هستند.
- سیستم محرکه: یم پل با یک موتور گیربکس مرکزی حرکت می کند. توان موتور بسته به قطر حوض، بین 0.55 تا 1.5 کیلووات متغیر است و چرخش آن آهسته و یکنواخت (معمولاً یک دور کامل در 15 تا 30 دقیقه) انجام می شود. منبع تغذیه، برق سه فاز 380 ولت با فرکانس 50 هرتز است.
- سیستم چرخش و حرکت: چرخش نیم پل از مرکز انجام می شود و با استفاده از شفت عمودی و چرخ های غلتکی در لبه حوض، به آرامی حول محور می چرخد. حرکت نرم و بدون لرزش، از ویژگی های این بخش است.
- بازوی جاروبی (اسکراپر): در بخش زیرین نیم پل، تیغه هایی برای جاروب کردن لجن ته نشین شده تعبیه شده است. این تیغه ها از جنس فولاد یا استنلس استیل ساخته می شوند و به گونه ای طراحی شده اند که لجن را به سمت مرکز هدایت کنند. فشار تیغه ها قابل تنظیم است.
- چاهک مرکزی جمع آوری لجن: در مرکز حوض ته نشینی، یک چاهک قیفی شکل تعبیه می شود که لجن جمع آوری شده توسط اسکراپر به آن منتقل شده و سپس از آنجا به خطوط برگشت یا سیستم های هضم هدایت می شود.

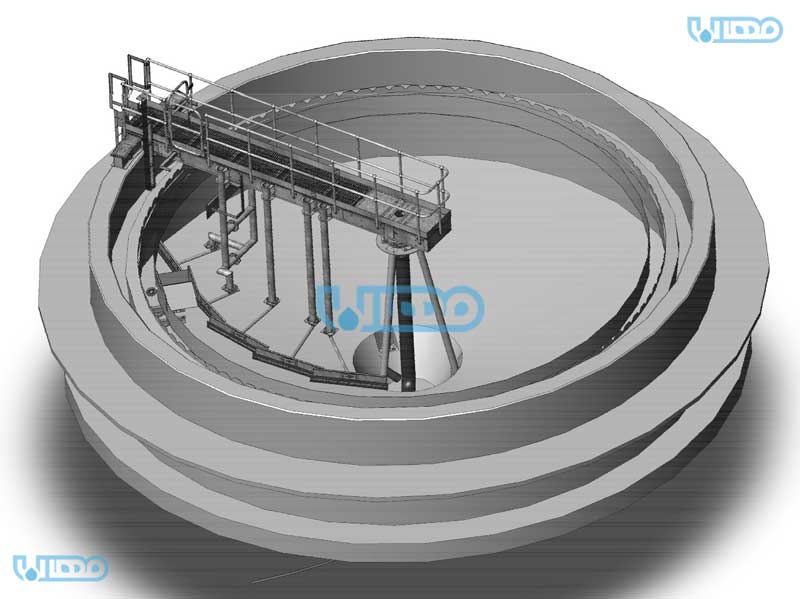

نکات مهم در طراحی نیم پل ته نشینی
در طراحی نیم پل ته نشینی رعایت چند نکته فنی و اجرایی بسیار مهم است تا این تجهیز بتواند عملکردی دقیق، ایمن و پایدار در فرآیند تصفیه فاضلاب ارائه دهد.
- تناسب طراحی با قطر حوض ته نشینی: ابعاد و شعاع گردش نیم پل باید با قطر حوض دایره ای کاملاً منطبق باشد. طراحی بازوی جاروبی، سرعت چرخش و زاویه تیغه ها همگی باید بر اساس شعاع دقیق حوض محاسبه شوند.
- انتخاب متریال مناسب با شرایط محیطی: جنس بدنه و اجزای متحرک نیم پل باید با در نظر گرفتن نوع فاضلاب (شهری، صنعتی، اسیدی یا بازی)، دمای محیط و میزان خورندگی انتخاب شود. استفاده از استنلس استیل در محیط های خورنده و کربن استیل با رنگ اپوکسی در شرایط عادی رایج است.
- محاسبه دقیق سرعت چرخش: سرعت چرخش نیم پل باید بسیار آهسته و یکنواخت باشد تا هم زمان کافی برای ته نشینی ذرات فراهم شود و هم از ایجاد آشفتگی در کف حوض جلوگیری گردد. معمولاً یک دور کامل بین 15 تا 30 دقیقه توصیه می شود.
- طراحی اصولی تیغه اسکراپر: تیغه ها باید زاویه دار، مقاوم در برابر سایش و دارای فشار مناسب بر کف حوض باشند تا لجن را به درستی به سمت چاهک مرکزی هدایت کنند. طراحی اشتباه تیغه ها می تواند باعث فرسایش کف یا جمع نشدن کامل لجن شود.
- در نظر گرفتن سیستم اسکیمر سطحی: در حوض هایی که چربی، کف یا مواد سبک در سطح آب جمع می شود، پیش بینی مکانیزم اسکیمر سطحی برای جمع آوری آن ها در طراحی اولیه ضروری است.
- تقویت سازه در برابر تنش های مکانیکی: به ویژه در حوض های بزرگ تر، باید مقاومت سازه در برابر خمش، پیچش و بارهای جانبی ناشی از وزن سازه، لجن و فشار آب بررسی و در طراحی لحاظ شود.
- دسترسی آسان برای تعمیر و نگهداری: بخش هایی مانند موتور گیربکس، ریل ها، تابلو برق و اتصالات باید به گونه ای طراحی شوند که در زمان سرویس یا تعمیرات، دسترسی به آن ها آسان و ایمن باشد.
- پیش بینی سیستم ایمنی و قطع کننده اضطراری: وجود کلید قطع اضطراری، حفاظت موتور در برابر اضافه بار و سیستم هشدار در صورت گیر کردن مکانیزم از نکات ایمنی مهم در طراحی هستند.
- سازگاری با اتوماسیون و تجهیزات کنترلی: در پروژه های پیشرفته تر، طراحی باید به گونه ای باشد که نیم پل به سیستم های کنترل مرکزی، PLC یا حسگرهای سطح و فشار متصل شود و قابلیت مانیتورینگ و کنترل از راه دور را داشته باشد.

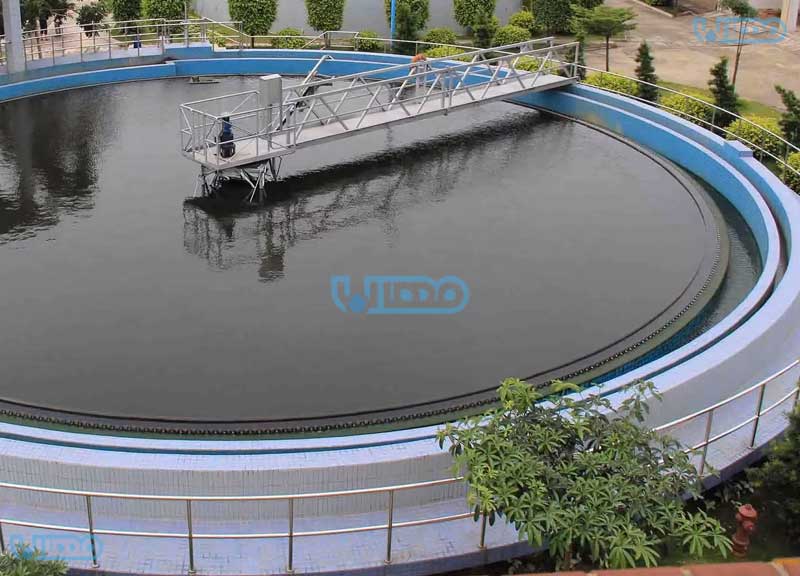

قیمت نیم پل ته نشینی
قیمت گذاری نیم پل ته نشینی بر اساس نیازهای پروژه و مشخصات فنی آن انجام می شود. مهم ترین عوامل تأثیرگذار بر قیمت عبارتند از:
- قطر حوض ته نشینی: هرچه قطر حوض بیشتر باشد، طول بازوی جاروبی، توان موتور، ابعاد سازه و وزن کلی افزایش می یابد که در نهایت باعث بالا رفتن هزینه ساخت می شود.
- جنس بدنه و اجزا: استفاده از متریال های مقاوم تر مانند استنلس استیل 304 یا 316 به دلیل مقاومت بالا در برابر خوردگی، قیمت نهایی را نسبت به کربن استیل با پوشش اپوکسی افزایش می دهد. در مقابل، گزینه های سبک وزن تر مانند آلومینیوم یا FRP نیز ممکن است در شرایط خاص گران تر باشند.
- توان موتور و نوع سیستم محرکه: مدل و قدرت موتور، نوع گیربکس و وجود سیستم های کنترل دور یا اتوماسیون می توانند روی قیمت تمام شده تأثیرگذار باشند. موتورهای ضدانفجار یا دارای IP بالا نیز هزینه بیشتری دارند.
- تجهیزات جانبی سفارشی: افزودن تجهیزاتی مانند اسکیمر سطحی، تابلو برق هوشمند، سنسورهای حفاظتی، فلومتر و دیگر امکانات کنترلی، باعث افزایش قیمت نهایی می شود.
- شرایط محیطی و طراحی خاص: در برخی پروژه ها با شرایط خاص (مثلاً دمای بالا، محیط اسیدی، یا فضای محدود نصب)، ممکن است طراحی سفارشی مورد نیاز باشد که این مورد نیز در تعیین قیمت مؤثر است.
- حجم سفارش و محل نصب: سفارش در تعداد بالا یا برای پروژه های بزرگ معمولاً مشمول تخفیف می شود. همچنین هزینه حمل و نقل و نصب در محل پروژه نیز در قیمت نهایی لحاظ می گردد.
سوالات متداول در مورد نیم پل ته نشینی
۱. نیم پل ته نشینی چیست و چه کاربردی دارد؟
نیم پل ته نشینی یک سازه مکانیکی است که در حوض های ته نشینی دایره ای استفاده می شود و وظیفه آن جمع آوری و هدایت لجن ته نشین شده به مرکز حوض است تا فرآیند تصفیه فاضلاب بهینه تر انجام شود.
۲. نیم پل ته نشینی چگونه کار می کند؟
این تجهیز به آرامی حول محور مرکزی حوض می چرخد و بازوی جاروبی آن لجن ته نشین شده را به سمت چاهک مرکزی هدایت می کند. این عملکرد باعث جداسازی بهتر جامدات از آب می شود.
۳. نیم پل ته نشینی برای چه قطر حوض هایی مناسب است؟
معمولاً نیم پل ها برای حوض هایی با قطر بین 5 تا 50 متر طراحی می شوند و امکان ساخت در اندازه های سفارشی نیز وجود دارد.
۴. جنس نیم پل ته نشینی چیست؟
جنس سازه معمولاً کربن استیل با پوشش ضدخوردگی است، اما در شرایط خاص از استنلس استیل، آلومینیوم یا FRP نیز استفاده می شود.
۵. نیم پل ته نشینی چه مزایایی نسبت به پل کامل دارد؟
نیم پل ها وزن کمتر، مصرف انرژی پایین تر و هزینه ساخت کمتری دارند و نگهداری آن ها ساده تر است؛ در عین حال راندمان عملکردی مناسبی ارائه می دهند.
۶. چگونه می توان سرعت چرخش نیم پل را تنظیم کرد؟
سرعت چرخش معمولاً توسط موتور گیربکس کنترل می شود و می تواند با استفاده از تجهیزات کنترلی مانند اینورترها یا سیستم های اتوماسیون تنظیم شود.
۷. آیا نصب نیم پل ته نشینی نیاز به تجهیزات خاص دارد؟
نصب این تجهیزات معمولاً توسط تیم های تخصصی و با استفاده از جرثقیل و ابزارهای مکانیکی انجام می شود تا اطمینان از عملکرد صحیح حاصل شود.
۸. هزینه خرید و نصب نیم پل ته نشینی چقدر است؟
قیمت نیم پل بستگی به ابعاد، جنس مواد، تجهیزات جانبی و شرایط پروژه دارد. برای دریافت قیمت دقیق بهتر است با کارشناسان فروش تماس بگیرید.
۹. نگهداری و سرویس نیم پل ته نشینی چگونه انجام می شود؟
نگهداری شامل روان کاری بخش های متحرک، بازدید دوره ای از موتور و گیربکس و پاک سازی تیغه ها و ریل ها است تا عملکرد بهینه حفظ شود.
