چیلر یک سیستم تبرید صنعتی است که با استفاده از سیکل تبرید تراکمی یا جذبی، حرارت را از یک سیال (معمولاً آب یا گلیکول) جذب و به محیط دفع می کند. این فرآیند باعث تأمین سرمایش دقیق برای کاربردهای صنعتی، تجاری و ساختمانی می شود. چیلرها در دو نوع اصلی هوا خنک و آب خنک طراحی می شوند و با بهره گیری از کمپرسورهای پیشرفته، کندانسورهای بهینه و سیستم کنترل هوشمند، امکان عملکرد پایدار با مصرف انرژی کم را فراهم می کنند. از جمله کاربردهای کلیدی چیلر می توان به تهویه مطبوع مجتمع های بزرگ، فرآیندهای صنعتی حساس به دما، سردسازی خطوط تولید و سیستم های تهویه مطبوع پیشرفته اشاره کرد. انتخاب صحیح نوع و ظرفیت چیلر نقش حیاتی در بهینه سازی مصرف انرژی، کاهش هزینه های عملیاتی و افزایش طول عمر تجهیزات دارد.

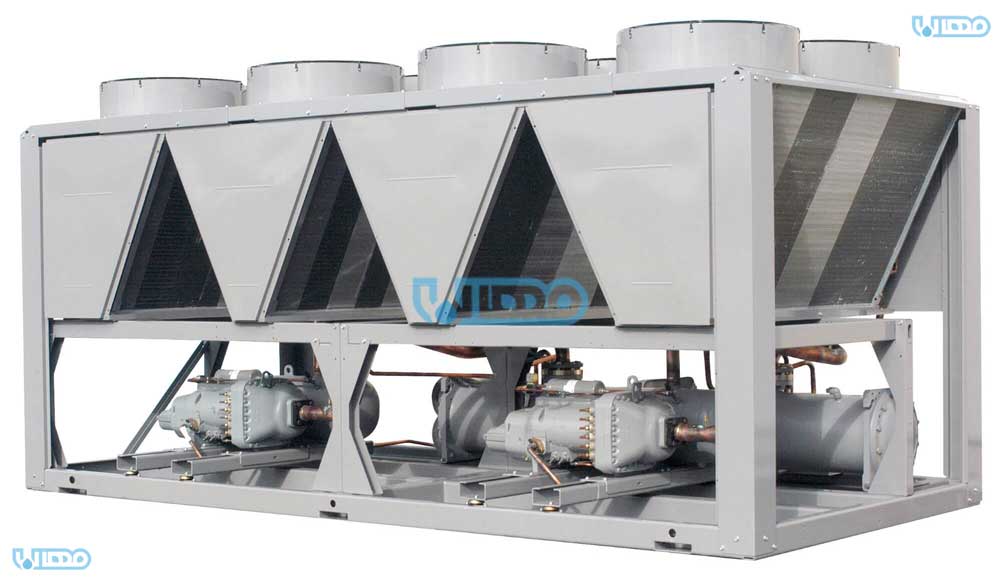

چیلر چیست؟
چیلر دستگاهی است که برای سرمایش محیط ها و فرآیندهای صنعتی و تجاری استفاده می شود. این سیستم با جذب حرارت از محیط یا آب و انتقال آن به محیط خنک کننده، دمای مورد نظر را فراهم می کند. چیلرها با بهره گیری از تکنولوژی مدرن، عملکرد پایدار، مصرف انرژی بهینه و عمر طولانی ارائه می دهند و در صنایع مختلف از جمله تهویه مطبوع، گلخانه ها، صنایع غذایی و کارخانه ها کاربرد دارند.
انواع چیلر
چیلرها به عنوان سیستم های اصلی تولید سرمایش در تهویه مطبوع و فرآیندهای صنعتی نقش مهمی دارند و بسته به نوع عملکرد و منبع انرژی به دو دسته اصلی تقسیم می شوند: چیلر تراکمی و چیلر جذبی. چیلر تراکمی با استفاده از کمپرسور مکانیکی مبرد را فشرده کرده و از طریق سیکل تبرید، حرارت را از محیط یا سیال جذب می کند و سرمایش با راندمان بالا تولید می نماید. در مقابل، چیلر جذبی از انرژی حرارتی مانند بخار، آب داغ یا انرژی خورشیدی برای ایجاد سرمایش استفاده می کند و نیاز به کمپرسور مکانیکی ندارد.

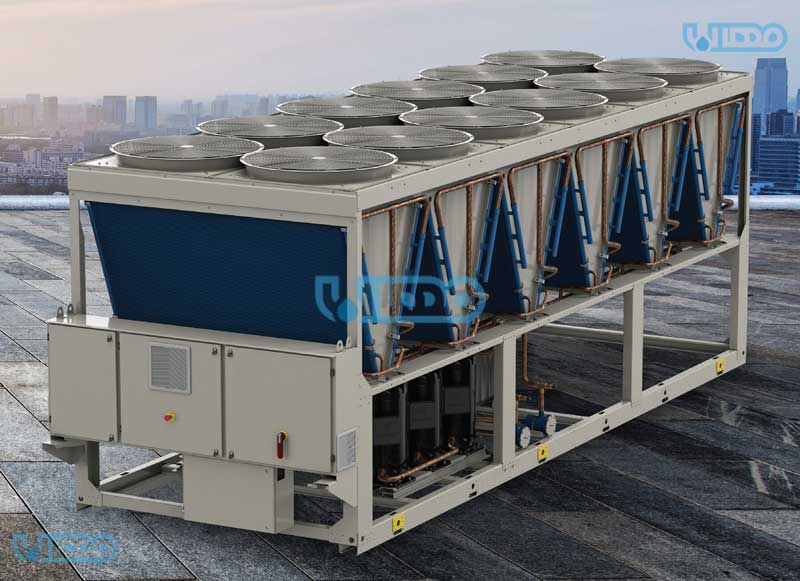

چیلر تراکمی
چیلر تراکمی یکی از رایج ترین سیستم های سرمایش در صنایع و ساختمان ها است که بر اساس سیکل تبرید تراکمی کار می کند. عملکرد این سیستم با استفاده از کمپرسور مکانیکی صورت می گیرد؛ کمپرسور مبرد را فشرده کرده و آن را از طریق کندانسور و اواپراتور هدایت می کند تا حرارت از محیط یا سیال جذب شود و سرمایش ایجاد گردد. این نوع چیلر به دلیل بازدهی بالای خود قادر است دمای سیال را با دقت بالا کنترل کند و با انواع کمپرسورها مانند اسکرو، رفت و برگشتی و سانتریفیوژ قابل طراحی است.
سرعت عملکرد بالا و قابلیت پاسخ دهی سریع به تغییرات دما، چیلر تراکمی را برای کاربردهای صنعتی و تهویه مطبوع تجاری بسیار مناسب می سازد. این سیستم امکان اتصال به کنترل های هوشمند و سیستم های مدیریت ساختمان (BMS) را دارد و با مصرف برق بهینه، انتخاب اول در بسیاری از پروژه ها محسوب می شود. از چیلر تراکمی معمولاً در ساختمان های اداری و تجاری، خطوط تولید صنعتی و تجهیزات حساس به دما مانند دستگاه های پزشکی و آزمایشگاهی استفاده می شود، جایی که عملکرد پایدار و سرمایش مطمئن اهمیت بالایی دارد.
اجزای تشکیل دهنده چیلر تراکمی
- کمپرسور: کمپرسور قلب چیلر تراکمی است و وظیفه آن فشرده سازی و افزایش فشار و دمای مبرد است. کمپرسور انرژی لازم برای حرکت مبرد در سیستم را فراهم می کند و باعث می شود مبرد بتواند گرمای محیط را جذب و دفع کند. انواع رایج کمپرسورها شامل کمپرسور اسکرو، رفت و برگشتی (پیستونی) و سانتریفیوژ هستند.
- کندانسور: کندانسور بخش خنک کننده چیلر است که گرمای مبرد فشرده شده را به محیط یا آب انتقال می دهد. در کندانسور، مبرد گازی شکل پس از خروج از کمپرسور به مایع تبدیل می شود. کندانسورها معمولاً به دو نوع هوایی و آبی تقسیم می شوند.
- اواپراتور: اواپراتور بخش تبادل حرارتی چیلر است که مبرد مایع در آن تبخیر می شود و گرمای محیط یا آب گردش کننده را جذب می کند. این فرایند باعث تولید سرمایش می شود. اواپراتورها نیز بسته به طراحی می توانند صفحه ای، لوله ای یا پوسته و لوله ای باشند.
- شیر انبساط: شیر انبساط وظیفه کاهش فشار مبرد قبل از ورود به اواپراتور را بر عهده دارد. این کاهش فشار باعث تبخیر سریع مبرد و جذب حداکثری گرما از محیط یا آب گردش کننده می شود.
- لوله ها و اتصالات: لوله ها مسیر جریان مبرد بین کمپرسور، کندانسور، شیر انبساط و اواپراتور را فراهم می کنند. کیفیت و قطر لوله ها و اتصالات به عملکرد بهینه سیستم و جلوگیری از نشتی مبرد کمک می کند.
- تجهیزات کنترلی و حسگرها: چیلر تراکمی مجهز به حسگرهای فشار، دما، جریان و سوئیچ های ایمنی است که عملکرد سیستم را کنترل و از آسیب به تجهیزات جلوگیری می کنند. این تجهیزات شامل ترموستات، رله ها، سنسورهای فشار بالا و پایین و کنترلر مرکزی می شوند.
چیلر جذبی
چیلر جذبی یک سیستم پیشرفته سرمایش است که به جای کمپرسور مکانیکی از انرژی حرارتی برای ایجاد سرمایش استفاده می کند. در این سیستم، مبرد با یک جاذب مانند لیتیوم برماید یا آمونیاک واکنش داده و چرخه تبرید ایجاد می شود. انرژی مورد نیاز برای این فرآیند می تواند از بخار، آب داغ یا حتی انرژی خورشیدی تأمین شود. این روش باعث می شود که مصرف برق به طور چشمگیری کاهش یابد و سیستم بتواند از منابع گرمایی مازاد بهره برداری کند.
به دلیل نبود قطعات مکانیکی متحرک، چیلر جذبی عملکردی بی صدا و پایدار دارد و طول عمر بالایی ارائه می دهد. این نوع چیلر برای پروژه های صنعتی بزرگ، بیمارستان ها، هتل ها و ساختمان های سبز که کاهش مصرف انرژی و بهره وری بالا اهمیت دارد، ایده آل است. همچنین استفاده از انرژی های گرمایی مازاد، مانند بخار تولیدی نیروگاه ها یا صنایع، باعث می شود چیلر جذبی راهکاری اقتصادی و کارآمد برای سرمایش صنعتی و تجاری باشد.
اجزای تشکیل دهنده چیلر جذبی
چیلر جذبی از مجموعه ای از اجزای کلیدی تشکیل شده است که هر یک نقش مهمی در چرخه سرمایش ایفا می کنند. در این سیستم، ژنراتور بخش اصلی تولید بخار مبرد است؛ در این قسمت، محلول جاذب و مبرد، معمولاً ترکیب لیتیوم بروماید و آب، توسط منبع حرارتی خارجی مانند بخار، آب داغ یا انرژی خورشیدی گرم می شوند و مبرد تبخیر می شود. بخار مبرد سپس وارد کندانسور می شود، جایی که گرمای خود را به آب یا هوا منتقل کرده و به مایع تبدیل می شود تا آماده ورود به اواپراتور شود. در اواپراتور، مبرد مایع تبخیر شده و گرمای محیط یا آب گردش کننده را جذب می کند که نتیجه آن تولید سرمایش است.
پس از آن، بخار مبرد وارد جاذب یا ابزوربر می شود، جایی که با محلول جاذب ترکیب می شود و فشار بخار کاهش می یابد تا چرخه تبرید ادامه یابد. پمپ محلول، جریان محلول جاذب و مبرد را بین جاذب و ژنراتور فراهم می کند تا فرآیند به طور مداوم انجام شود. تمامی این اجزا با لوله ها و اتصالات به یکدیگر متصل شده اند و توسط تجهیزات کنترلی و حسگرهایی نظیر ترموستات ها، سنسورهای فشار و کنترلرهای مرکزی مانیتور و ایمن سازی می شوند تا عملکرد سیستم بهینه و پایدار باقی بماند.
تفاوت چیلر تراکمی و چیلر جذبی
چیلر تراکمی و چیلر جذبی از نظر مکانیزم عملکرد و منبع انرژی با یکدیگر تفاوت های قابل توجهی دارند. چیلر تراکمی عمدتاً با استفاده از برق و کمپرسور کار می کند و انرژی برق را به سرمایش تبدیل می کند. در این سیستم، مبرد در اواپراتور گرمای محیط را جذب می کند، سپس توسط کمپرسور فشرده شده و در کندانسور گرما را به محیط اطراف دفع می کند. از طرف دیگر، چیلر جذبی از منبع حرارتی مانند بخار، آب گرم یا گاز برای ایجاد سرمایش بهره می برد و مصرف برق آن بسیار کم است. در این نوع چیلر، مبرد توسط جاذب جذب شده و با وارد شدن حرارت به ژنراتور آزاد می شود و دوباره به سیکل بازمی گردد.
در مقایسه راندمان، چیلر تراکمی معمولاً عملکرد سریع تر و راندمان بالاتری دارد، اما مصرف برق آن بیشتر است، در حالی که چیلر جذبی با استفاده از منابع حرارتی ارزان یا اضافی انرژی مورد نیاز خود را تأمین می کند و مصرف برق بسیار پایینی دارد، اگرچه راندمان برودتی آن معمولاً کمتر است. همچنین، چیلر تراکمی به دلیل سادگی نصب و نگهداری در ساختمان های مسکونی، اداری و صنعتی کاربرد بیشتری دارد، در حالی که چیلر جذبی معمولاً در پروژه های بزرگ صنعتی یا مکان هایی که منابع حرارتی اضافی در دسترس است، مورد استفاده قرار می گیرد. از نظر هزینه، چیلر جذبی هزینه اولیه بالاتری دارد و نگهداری آن تخصصی تر است، در حالی که چیلر تراکمی با هزینه اولیه کمتر و نگهداری آسان تر، گزینه ای رایج تر برای بسیاری از کاربردها محسوب می شود.

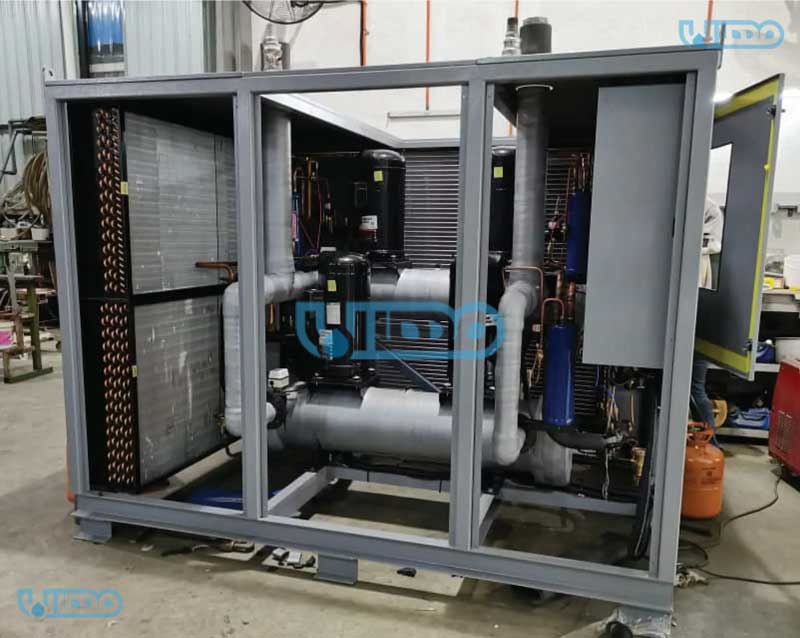

ویژگی های فنی چیلر
چیلرها دارای مجموعه ای از ویژگی های فنی هستند که عملکرد، راندمان و کیفیت سرمایش آن ها را مشخص می کند.
- ظرفیت سرمایش: ظرفیت سرمایش نشان دهنده توان چیلر در جذب گرما از محیط یا آب گردش کننده است و معمولاً با کیلووات (kW) یا تن تبرید (TR) اندازه گیری می شود. این پارامتر، اصلی ترین معیار برای انتخاب چیلر مناسب براساس نیاز سرمایشی محیط است.
- راندمان انرژی: COP یا ضریب عملکرد، نسبت سرمای تولید شده به انرژی مصرفی چیلر را نشان می دهد. هرچه COP بالاتر باشد، سیستم کارآمدتر و اقتصادی تر است و مصرف انرژی کمتری خواهد داشت.
- نوع و کیفیت کمپرسور: کمپرسور قلب چیلر تراکمی است و عملکرد کلی سیستم به کیفیت آن بستگی دارد. استفاده از کمپرسورهای با بازده بالا، عمر طولانی و صدای کمتر، یکی از مهم ترین ویژگی های فنی محسوب می شود.
- نوع کندانسور و اواپراتور: چیلرها می توانند دارای کندانسور و اواپراتور هواخنک یا آب خنک باشند. انتخاب نوع مناسب بر راندمان انرژی، مصرف آب و هزینه های عملیاتی تأثیر مستقیم دارد.
- سیستم کنترل و تجهیزات حفاظتی: چیلرها به سیستم های کنترلی مجهز هستند که شامل ترموستات ها، حسگرهای فشار و دما، شیرهای اطمینان و کنترلرهای هوشمند می شوند. این تجهیزات عملکرد ایمن و پایدار سیستم را تضمین می کنند.
- محدوده دمای کاری: دمای کاری چیلر نشان می دهد سیستم در چه بازه دمایی قادر به تأمین سرمایش است. این ویژگی برای کاربردهای صنعتی و تجاری که نیاز به دمای دقیق دارند اهمیت زیادی دارد.
- سطح صدا و لرزش: چیلرهای با سطح صدای پایین و لرزش کم برای محیط های مسکونی و اداری مناسب تر هستند و آسایش صوتی کاربران را افزایش می دهند.
- جنس قطعات اصلی: کیفیت و جنس قطعاتی مانند لوله ها، مبدل های حرارتی و پوسته کمپرسور، طول عمر و مقاومت چیلر در برابر خوردگی و فشار را تعیین می کند.

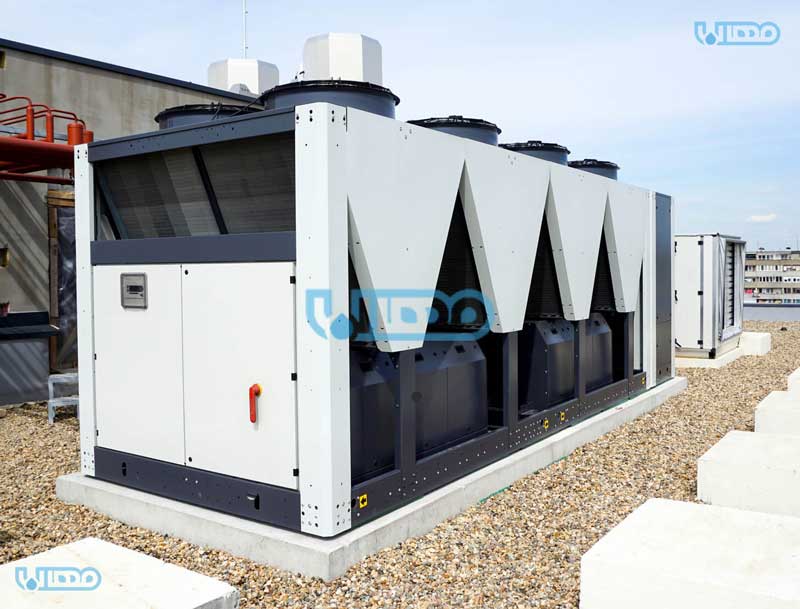

کاربردهای چیلر
چیلرها به عنوان سیستم های پیشرفته سرمایش، کاربرد گسترده ای در تهویه مطبوع ساختمان ها، صنایع تولیدی و تجهیزات حساس دارند. این سیستم ها با تأمین سرمایش دقیق و پایدار، آسایش محیطی، بهره وری انرژی و محافظت از تجهیزات را تضمین می کنند و نقش مهمی در کاهش هزینه های عملیاتی و افزایش کیفیت فرآیندها ایفا می کنند.
تهویه مطبوع ساختمان ها
چیلرها به عنوان سیستم های اصلی سرمایش در ساختمان های بزرگ تجاری، اداری و مسکونی عمل می کنند. این سیستم ها با تأمین سرمایش یکنواخت و کنترل دقیق دما، راحتی و آسایش ساکنان و کارکنان را تضمین می کنند. همچنین با کاهش بار حرارتی ساختمان، مصرف انرژی بهینه می شود و کیفیت هوای محیط بهبود پیدا می کند. چیلر با تولید آب سرد نقش اصلی در فرآیند سرمایش دارد، اما برای توزیع هوای خنک در فضاهای مختلف نیاز به دستگاه دیگری به نام هواساز است. هواساز با استفاده از آب سرد تولید شده توسط چیلر، هوای تازه و خنک را به محیط وارد می کند و شرایط آسایش حرارتی مطلوب را فراهم می سازد.
صنایع تولیدی و فرآیندی
در صنایع تولیدی و فرآیندی، چیلرها برای خنک سازی تجهیزات، مواد و قالب ها مورد استفاده قرار می گیرند. بسیاری از خطوط تولید صنعتی به سرمایش دقیق و پایدار نیاز دارند تا کیفیت محصول حفظ شود و عملکرد تجهیزات بدون اختلال ادامه یابد. صنایع پلاستیک، فولاد، چاپ، داروسازی و مواد غذایی نمونه هایی هستند که چیلرها با دفع گرمای تولید شده، بهره وری را افزایش داده و ضایعات را کاهش می دهند.
خنک سازی تجهیزات حساس
چیلرها در مراکز داده، بیمارستان ها، آزمایشگاه ها و مراکز تحقیقاتی برای تأمین سرمایش تجهیزات حساس کاربرد دارند. این تجهیزات به دمای پایدار و دقیق نیازمند هستند و چیلرها با تأمین سرمایش مناسب از آسیب احتمالی دستگاه ها جلوگیری می کنند و طول عمر آنها را افزایش می دهند. همچنین، گرم شدن آب در مدار سرمایش ممکن است باعث افزایش فشار سیستم شود که در این صورت استفاده از منبع انبساط ضروری است تا فشار اضافی کنترل شده و از آسیب به تجهیزات جلوگیری گردد
بهره وری انرژی
چیلرهای جذبی می توانند از انرژی حرارتی مازاد مانند بخار، آب داغ یا انرژی خورشیدی برای تولید سرمایش استفاده کنند. این ویژگی باعث کاهش مصرف برق و بهره وری بهتر از منابع انرژی موجود می شود. در نیروگاه ها، کارخانه ها و ساختمان های بزرگ که منابع گرمایی اضافی وجود دارد، استفاده از چیلر جذبی یک راهکار اقتصادی و پایدار برای سرمایش محسوب می شود.
پروژه های صنعتی و خاص
چیلرها در برخی فرآیندهای صنعتی خاص مانند خنک سازی فرآیندهای شیمیایی، پتروشیمی، تولید یخ صنعتی و سیستم های تهویه مراکز ورزشی و مجتمع های تفریحی کاربرد دارند. قابلیت تنظیم دقیق دما و کنترل فشار در این سیستم ها، باعث می شود که کیفیت سرمایش بالا رفته و مصرف انرژی کاهش یابد، به ویژه در پروژه هایی که بهره وری انرژی و دقت عملکرد اهمیت دارد.
مزایای چیلر
- راندمان بالای سرمایش: چیلرها قادر به تأمین سرمایش قوی و پایدار برای فضاهای بزرگ و کوچک هستند.
- قابلیت تنظیم دقیق دما: امکان کنترل دقیق دمای آب یا محیط مطابق نیاز کاربران وجود دارد.
- طول عمر طولانی: استفاده از قطعات با کیفیت و سیستم های حفاظتی، عمر مفید چیلر را افزایش می دهد.
- صرفه جویی در مصرف انرژی: چیلرهای مدرن با راندمان بالا، مصرف انرژی کمتری نسبت به سیستم های سنتی دارند.
- انعطاف پذیری در نصب: امکان نصب در فضاهای مختلف با سیستم های هواخنک یا آب خنک وجود دارد.
- قابلیت استفاده در صنایع و ساختمان ها: مناسب برای پروژه های صنعتی، تجاری، مسکونی و اداری.
- عملکرد پایدار و مطمئن: سیستم کنترل و تجهیزات حفاظتی، عملکرد چیلر را ایمن و بدون مشکل نگه می دارد.
- قابلیت گسترش سیستم: امکان اتصال چند چیلر به یک سیستم مرکزی برای افزایش ظرفیت سرمایش وجود دارد.

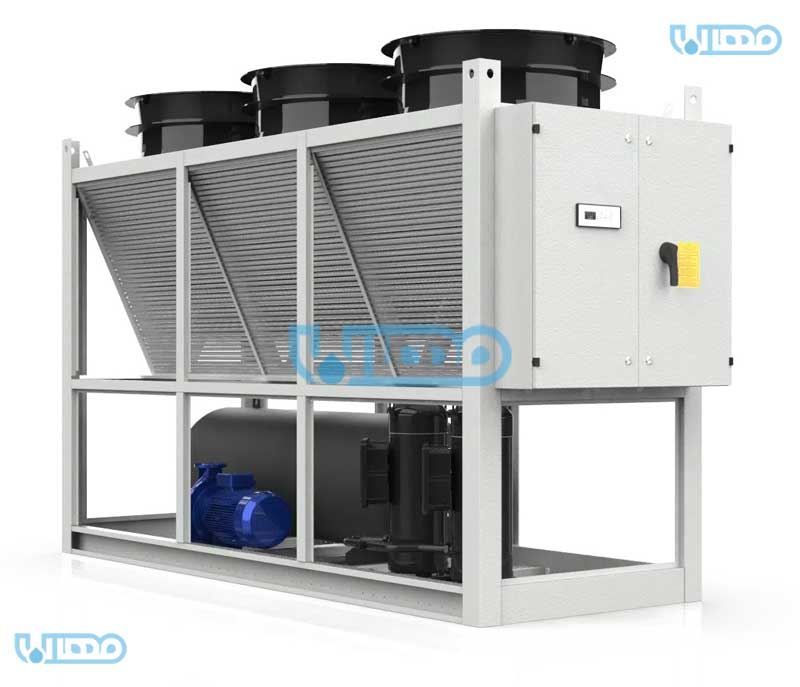

عوامل موثر بر قیمت چیلر
قیمت چیلر تحت تأثیر چندین عامل فنی، عملیاتی و اقتصادی قرار دارد که هر کدام می توانند نقش قابل توجهی در تعیین هزینه نهایی سیستم داشته باشند.
- ظرفیت سرمایش چیلر: ظرفیت سرمایش چیلر یکی از اصلی ترین عوامل تعیین کننده قیمت است. هرچه ظرفیت برودتی بالاتر باشد، ابعاد کمپرسور، کندانسور و اواپراتور بزرگ تر می شود و هزینه ساخت و نصب افزایش می یابد.
- نوع چیلر: نوع چیلر تأثیر مستقیم بر قیمت دارد. چیلر تراکمی با کمپرسور و تجهیزات مکانیکی و چیلر جذبی با ژنراتور و سیستم جاذب هرکدام ساختار و هزینه متفاوتی دارند. به ویژه چیلر جذبی به منبع حرارتی اضافی نیاز دارد که هزینه اولیه آن را افزایش می دهد.
- کیفیت و برند قطعات: استفاده از کمپرسورهای باکیفیت، کندانسورهای مقاوم و تجهیزات کنترلی پیشرفته، قیمت چیلر را افزایش می دهد اما طول عمر و راندمان سیستم را نیز بهبود می بخشد.
- نوع کندانسور و اواپراتور: کندانسور و اواپراتور هوا خنک معمولاً هزینه اولیه کمتری دارند اما راندمان پایین تری ارائه می کنند، در حالی که سیستم های آب خنک با برج خنک کننده و پمپ های همراه، هزینه بیشتری دارند ولی کارایی و بهره وری انرژی بالاتری دارند.
- مصرف انرژی و راندمان سیستم: چیلرهایی با بهره وری انرژی بالا ممکن است قیمت اولیه بیشتری داشته باشند، اما هزینه های عملیاتی کمتری ایجاد می کنند. این عامل به ویژه در پروژه های بزرگ و صنعتی اهمیت زیادی دارد.
- هزینه نصب و تجهیزات جانبی: لوله کشی، تجهیزات جانبی، نصب و خدمات پس از فروش جزو عوامل مهمی هستند که بر قیمت نهایی چیلر تأثیرگذارند و می توانند بخش قابل توجهی از هزینه کل را تشکیل دهند.
- شرایط بازار و نوسانات اقتصادی: نوسانات ارز، هزینه حمل و نقل و شرایط عرضه و تقاضا در بازار تجهیزات تهویه مطبوع نیز بر قیمت چیلر اثر مستقیم دارند و می توانند موجب تغییرات قابل توجه در هزینه نهایی شوند.
نکات مهم در نگهداری از چیلر
- بررسی و سرویس دوره ای کمپرسور: کمپرسور قلب چیلر تراکمی است و عملکرد صحیح آن برای کارایی سیستم حیاتی است. لازم است فشار، دما و روغن کمپرسور به طور منظم بررسی شود و در صورت نیاز روغن تعویض یا سطح آن تنظیم گردد.
- تمیز کردن کندانسور و اواپراتور: کندانسور و اواپراتور باید به طور منظم تمیز شوند تا راندمان سرمایش حفظ شود. رسوبات، گرد و غبار یا جرم روی سطح این مبدل ها می تواند عملکرد چیلر را کاهش دهد و مصرف انرژی را افزایش دهد.
- بررسی سطح مبرد و نشتی ها: سطح مبرد باید دائماً کنترل شود تا چیلر با ظرفیت کامل کار کند. نشت مبرد نه تنها باعث کاهش کارایی می شود، بلکه برای محیط زیست نیز مضر است. تشخیص و رفع هرگونه نشت از نکات مهم نگهداری محسوب می شود.
- کنترل سیستم های حفاظتی و حسگرها: سیستم های حفاظتی مانند ترموستات ها، حسگرهای فشار و دما و شیرهای اطمینان باید به صورت دوره ای بررسی شوند تا از عملکرد ایمن و پایدار چیلر اطمینان حاصل شود.
- بررسی سطح آب و جریان در چیلر آب خنک: در چیلرهای آب خنک، جریان آب و سطح آن باید به طور منظم کنترل شود تا از کاهش ظرفیت سرمایش جلوگیری شود و پمپ ها و مبدل ها تحت فشار اضافی قرار نگیرند.
- کنترل لرزش و صدا: لرزش و صدای غیرطبیعی می تواند نشانه ای از مشکلات مکانیکی یا عدم تراز بودن قطعات باشد. بررسی و رفع این مشکلات به افزایش طول عمر چیلر کمک می کند.
- نگهداری از تابلو برق و تجهیزات الکتریکی: اتصالات، فیوزها و قطعات الکتریکی باید مرتباً بررسی شوند تا از اتصال کوتاه، سوختن تجهیزات یا عملکرد نادرست سیستم جلوگیری شود.
