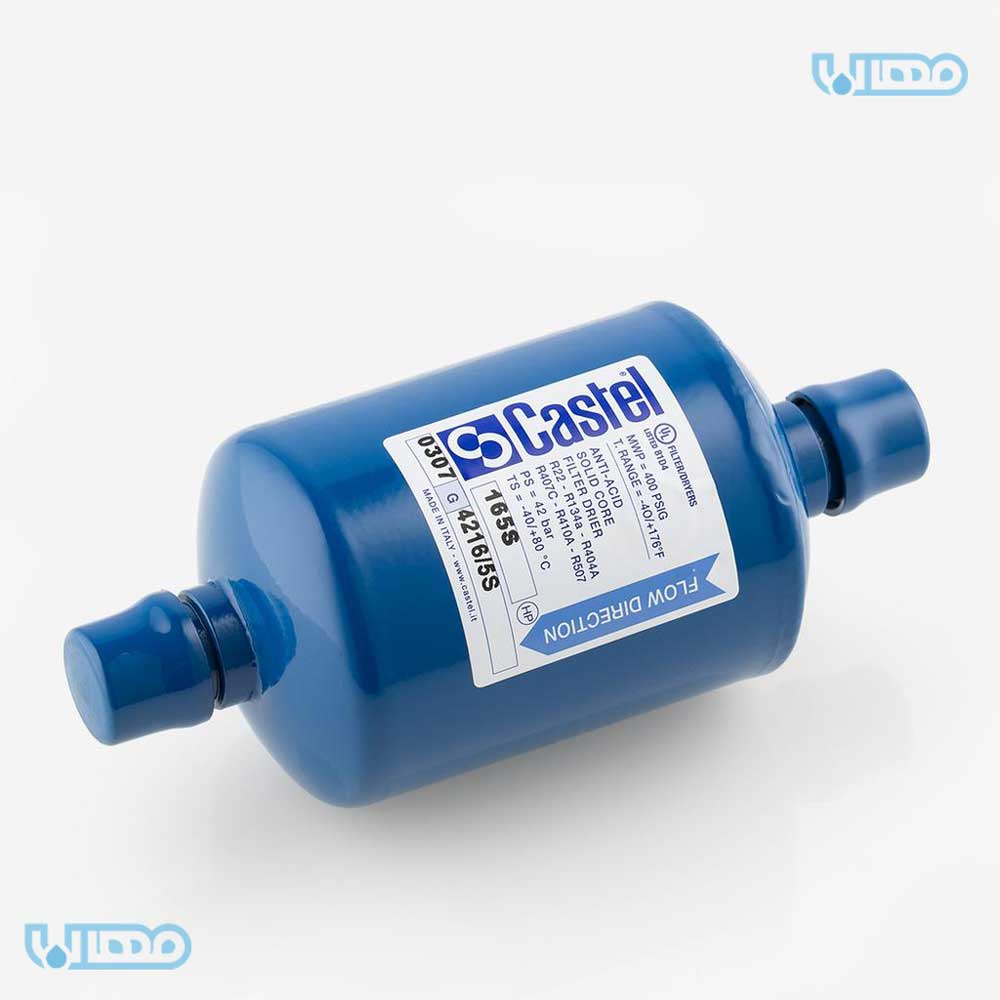

فیلتر درایر کستل

فیلتر درایر کستل، که به عنوان فیلتر ساکشن کستل نیز شناخته می شود، یکی از اجزای حیاتی در سیستم های برودتی و تهویه مطبوع صنعتی است. این فیلتر با حذف رطوبت و ذرات معلق از مسیر مبرد، عملکرد کمپرسور و کل سیستم را بهینه می کند و از آسیب دیدن تجهیزات جلوگیری می نماید. استفاده از فیلتر درایر کستل نه تنها عمر مفید دستگاه ها را افزایش می دهد، بلکه هزینه های تعمیر و نگهداری را نیز به طور چشمگیری کاهش می دهد.

با توجه به اهمیت پاکیزگی مبرد در عملکرد بهینه سیستم های HVAC و چیلرها، انتخاب یک فیلتر ساکشن با کیفیت بالا مانند فیلتر درایر کستل، یک سرمایه گذاری هوشمندانه برای محافظت از تجهیزات و افزایش بهره وری انرژی محسوب می شود.

فیلتر درایر کستل چیست؟

فیلتر درایر کستل (Castel Filter Drier)، معروف به فیلتر ساکشن کستل، یک جزء کلیدی در سیستم های برودتی و HVAC است که وظیفه حذف رطوبت، ذرات معلق و ناخالصی ها از مبرد را بر عهده دارد. استفاده از این فیلتر در مسیر مکش کمپرسور باعث می شود تا عملکرد دستگاه بهینه باقی بماند و از آسیب دیدن قطعات حساس جلوگیری شود. این محصول مخصوص سیستم های تهویه مطبوع صنعتی و چیلرهای بزرگ طراحی شده و با استانداردهای بین المللی تولید می شود.

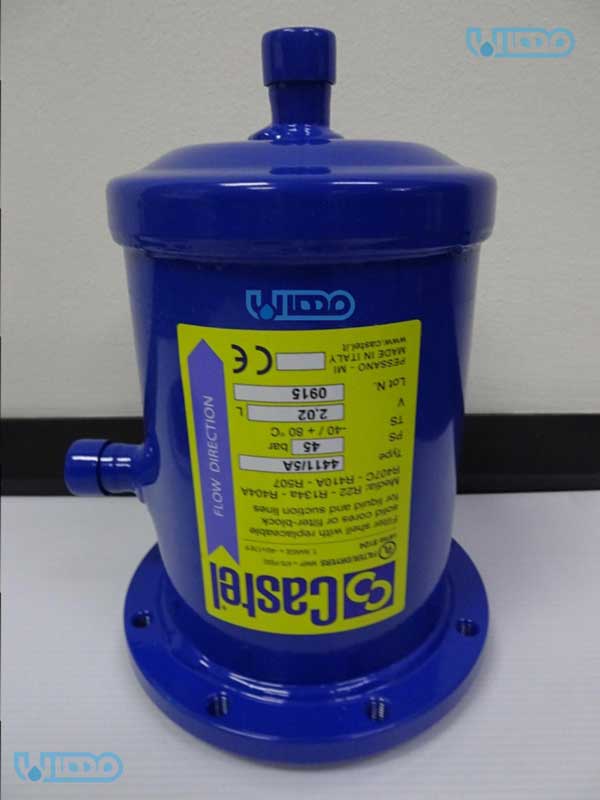

ویژگی های فنی فیلتر درایر کستل

فیلتر درایر کستل با طراحی مهندسی دقیق، به منظور محافظت از کمپرسور و بهینه سازی عملکرد سیستم های برودتی و تهویه مطبوع تولید می شود. مهم ترین ویژگی ها و مشخصات فنی این فیلتر عبارتند از:

• حذف رطوبت و ناخالصی ها: فیلتر درایر کستل با استفاده از مواد جاذب رطوبت با کیفیت، رطوبت و ذرات معلق را از مسیر مبرد حذف می کند و از آسیب دیدن کمپرسور جلوگیری می نماید.
• محافظت از کمپرسور و تجهیزات: با جلوگیری از ورود رطوبت و ذرات به سیستم، فرسایش قطعات حساس کاهش یافته و طول عمر تجهیزات افزایش می یابد.
• بدنه مقاوم و با دوام: جنس بدنه از فولاد مقاوم با پوشش ضد خوردگی ساخته شده و در برابر فشار و دماهای کاری سیستم های صنعتی و تهویه مطبوع پایدار است.
• عملکرد در محدوده دمایی گسترده: این فیلتر قابلیت عملکرد در دماهای پایین و بالا (منفی 40 تا 120 درجه سانتیگراد) را دارد و مناسب انواع سیستم های برودتی و HVAC است.
• ظرفیت جریان بالا: طراحی مهندسی فیلتر باعث می شود جریان مبرد بدون افت فشار قابل توجه عبور کند و عملکرد سیستم بهینه باقی بماند.
• نوع خشک کننده با کارایی بالا: مواد جاذب رطوبت مانند سیلیکا ژل، رطوبت و ناخالصی ها را به طور مؤثر جذب می کنند و از تشکیل یخ یا خوردگی جلوگیری می کنند.
• سازگاری با استانداردهای بین المللی: فیلتر درایر کستل مطابق استانداردهای ISO و CE تولید شده و با اکثر سیستم های برودتی و HVAC سازگار است.

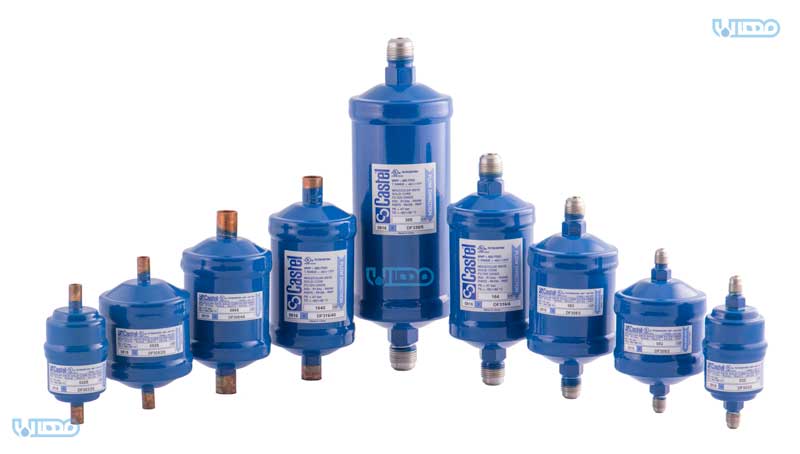

انواع فیلتر درایر

فیلتر درایر یکی از اجزای حیاتی سیستم های برودتی و تهویه مطبوع است که نقش اصلی آن حذف رطوبت و ذرات معلق از مبرد و محافظت از کمپرسور و سایر تجهیزات است. انواع مختلف فیلتر درایر با طراحی ها و عملکردهای متفاوت، برای سیستم های کوچک خانگی تا واحدهای صنعتی بزرگ وجود دارند و انتخاب نوع مناسب، نقش مهمی در افزایش عمر مفید و کارایی سیستم ایفا می کند.

فیلتر درایر خشک

این نوع فیلتر رایج ترین فیلتر در سیستم های برودتی است. وظیفه اصلی آن جذب رطوبت و جلوگیری از یخ زدگی یا خوردگی سیستم است. مواد جاذب رطوبت، معمولاً سیلیکا ژل یا مولکولارسیو، رطوبت موجود در مبرد را جذب می کنند. فیلتر درایر خشک مناسب سیستم های معمولی برودتی و تهویه مطبوع است و به دلیل ساختار ساده، نگهداری و تعویض آن آسان است.

فیلتر درایر خمیری یا فیلتر شنی

این نوع فیلتر دارای هسته ای از مواد جاذب است که معمولاً در فیلترهای کوچک یا خطوط ساکشن استفاده می شود. مزیت آن نصب سریع و تعویض آسان است. این فیلتر بیشتر برای سیستم های کوچک و متوسط کاربرد دارد و فضای کمی اشغال می کند.

فیلتر درایر جامد

این فیلترها یک هسته جامد از مواد جاذب دارند و معمولاً برای سیستم های صنعتی بزرگ یا سیستم هایی که نیاز به ظرفیت بالای جذب رطوبت دارند، استفاده می شوند. طراحی آنها به گونه ای است که افت فشار سیستم حداقل باشد و کارایی جذب رطوبت حداکثر باشد.

فیلتر درایر با نشانگر رطوبت

این فیلتر دارای یک نشانگر شفاف یا رنگی است که وضعیت رطوبت موجود در سیستم را نمایش می دهد. به کمک این فیلتر، اپراتور می تواند زمان مناسب برای تعویض یا سرویس فیلتر را تشخیص دهد. این نوع فیلتر برای سیستم هایی که نیاز به پایش مداوم دارند، بسیار کاربردی است.

فیلتر درایر ترکیبی

این نوع فیلتر علاوه بر جذب رطوبت، ذرات معلق و آلاینده های سیستم را نیز حذف می کند. فیلترهای ترکیبی برای سیستم های پیشرفته صنعتی مناسب هستند و کارایی بالایی دارند زیرا دو عملکرد مهم در یک واحد انجام می شود.

کاربردهای فیلتر درایر کستل

فیلتر درایر کستل یکی از اجزای حیاتی سیستم های برودتی و تهویه مطبوع است که با حذف رطوبت و ذرات معلق از مسیر مبرد، عملکرد بهینه سیستم را تضمین می کند. کاربردهای اصلی این فیلتر عبارتند از:

• سیستم های تهویه مطبوع: فیلتر درایر کستل در چیلر، کولرهای صنعتی و سیستم های تهویه مطبوع بزرگ به کار می رود تا از ورود رطوبت و ناخالصی به کمپرسور جلوگیری کند و عمر مفید تجهیزات را افزایش دهد.
• سیستم های برودتی صنعتی: در صنایع غذایی، دارویی و شیمیایی که از سیستم های برودتی برای نگهداری یا فرآوری محصولات استفاده می شود، این فیلتر مانع از خرابی تجهیزات و افت راندمان سیستم می شود.
• محافظت از کمپرسور: با حذف رطوبت و ذرات معلق، فیلتر درایر کستل از خوردگی و یخ زدگی در کمپرسور جلوگیری می کند و هزینه های تعمیر و نگهداری را کاهش می دهد.
• سیستم های تبرید با مبردهای مختلف: این فیلتر برای انواع مبردهای رایج مانند R22، R134a، R410a و دیگر مبردها مناسب است و عملکرد سیستم را در شرایط مختلف دمایی و فشار تضمین می کند.
• بهینه سازی عملکرد سیستم: با پاکسازی مسیر مبرد و کاهش احتمال انسداد لوله ها، فیلتر درایر کستل باعث افزایش کارایی و بهره وری انرژی سیستم های برودتی و تهویه مطبوع می شود.
• سیستم های پشتیبان بیمارستانی و صنعتی: در برخی تأسیسات بیمارستانی یا صنعتی، سیستم تهویه مطبوع و برودتی در کنار اکسیژن سازها نصب می شوند. فیلتر درایر کستل به بهبود عملکرد سیستم های برودتی کمک می کند و این موضوع برای پایداری دمایی و رطوبتی محیط هایی که اکسیژن ساز در آن کار می کند اهمیت دارد.

در حالت سیستم‌های ترکیبی، وقتی یک چیلر متصل به برج دارید، فیلتر درایر فقط در مدار مبرد چیلر کاربرد دارد، و نه در خود آب برج خنک کننده.

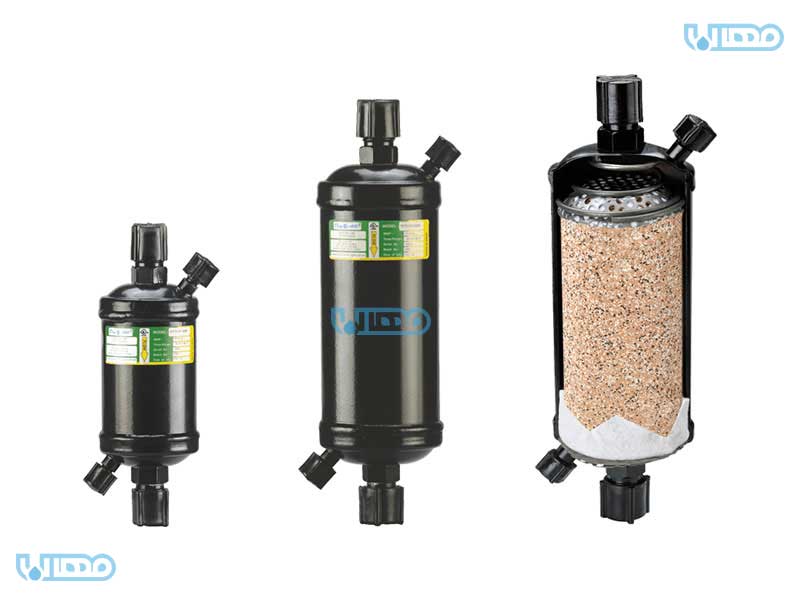

نحوه عملکرد فیلتر درایر کستل

فیلتر درایر کستل به گونه ای طراحی شده است که رطوبت و ذرات معلق موجود در مبرد را از سیستم برودتی جدا کند. جریان مبرد ابتدا از ورودی فیلتر وارد بدنه اصلی می شود و با عبور از شبکه ها و صفحات توزیع جریان، به صورت یکنواخت به محفظه حاوی مواد جاذب رطوبت هدایت می شود. در این مرحله، مواد جاذب مانند سیلیکا ژل رطوبت موجود در مبرد را جذب می کنند و از تشکیل یخ یا خوردگی در کمپرسور و اجزای داخلی سیستم جلوگیری می شود.

همزمان، فیلتر داخلی ذرات معلق و آلاینده ها را از مسیر مبرد جدا می کند تا ورود آن ها به کمپرسور محدود شود و عمر مفید تجهیزات افزایش یابد. پس از عبور مبرد از فیلتر و مواد جاذب، مبرد خشک و عاری از ذرات به خروجی فیلتر منتقل شده و وارد سیستم برودتی می شود.

این عملکرد ساده اما مؤثر باعث می شود سیستم برودتی با کارایی بالاتر و مصرف انرژی کمتر کار کند و هزینه های نگهداری و تعمیرات کاهش یابد. طراحی استاندارد و سازگار با انواع مبردها نیز اطمینان می دهد که فیلتر در شرایط مختلف دما و فشار عملکرد پایدار خود را حفظ کند.

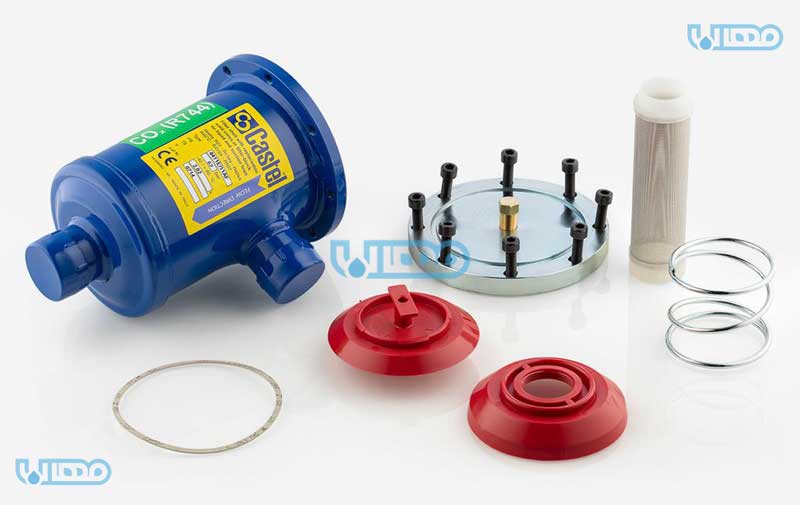

اجزای تشکیل دهنده فیلتر درایر کستل

• بدنه اصلی: بدنه فیلتر درایر کستل از فولاد یا فلز مقاوم ساخته شده است و با پوشش ضد خوردگی محافظت می شود. این بدنه وظیفه نگه داشتن تمام اجزای داخلی و تحمل فشار کاری سیستم برودتی را بر عهده دارد و اتصال آن به لوله های ورودی و خروجی به گونه ای طراحی شده که هیچ نشتی ایجاد نشود.
• مواد جاذب رطوبت: مواد جاذب رطوبت مانند سیلیکا ژل یا ترکیبات مشابه در داخل محفظه فیلتر قرار دارند. این مواد وظیفه جذب رطوبت موجود در مبرد را دارند و مانع از خوردگی، یخ زدگی و کاهش کارایی سیستم می شوند. نحوه چیدمان آن ها به گونه ای است که جریان مبرد به طور یکنواخت از میان مواد جاذب عبور کند تا حداکثر عملکرد جذب رطوبت حاصل شود.
• فیلتر حذف ذرات: این فیلتر داخلی، ذرات معلق و آلاینده های موجود در مسیر ساکشن را جدا می کند تا از ورود آن ها به کمپرسور جلوگیری شود. جنس و تراکم فیلتر به گونه ای انتخاب شده که ضمن حذف موثر ذرات، کمترین افت فشار را در سیستم ایجاد کند و طول عمر بالایی داشته باشد.
• صفحات و شبکه های توزیع جریان: درون فیلتر، صفحات یا شبکه های فلزی به منظور توزیع یکنواخت جریان مبرد طراحی شده اند. این ساختار کمک می کند تا مبرد به صورت یکسان از تمام مواد جاذب عبور کند و کارایی جذب رطوبت افزایش یابد.
• اتصالات ورودی و خروجی: فیلتر دارای ورودی و خروجی استاندارد است که امکان نصب آسان در مدار ساکشن کمپرسور را فراهم می کند. این اتصالات به گونه ای طراحی شده اند که مقاومت لازم در برابر فشار سیستم را داشته باشند و از نشتی مبرد جلوگیری کنند.

نحوه نصب فیلتر درایر کستل

نصب فیلتر درایر کستل باید در مسیر ساکشن کمپرسور انجام شود تا رطوبت و ذرات معلق موجود در مبرد قبل از ورود به کمپرسور جذب شوند. قبل از نصب، توصیه می شود مسیر لوله ها از هرگونه گرد و غبار یا ذرات اضافی پاک شود. فیلتر باید به صورت عمودی و مطابق جهت جریان مشخص شده روی بدنه نصب شود تا عملکرد مواد جاذب بهینه باشد. اتصالات ورودی و خروجی باید با استفاده از اتصالات استاندارد و با دقت محکم شوند تا هیچ نشتی مبرد ایجاد نشود.

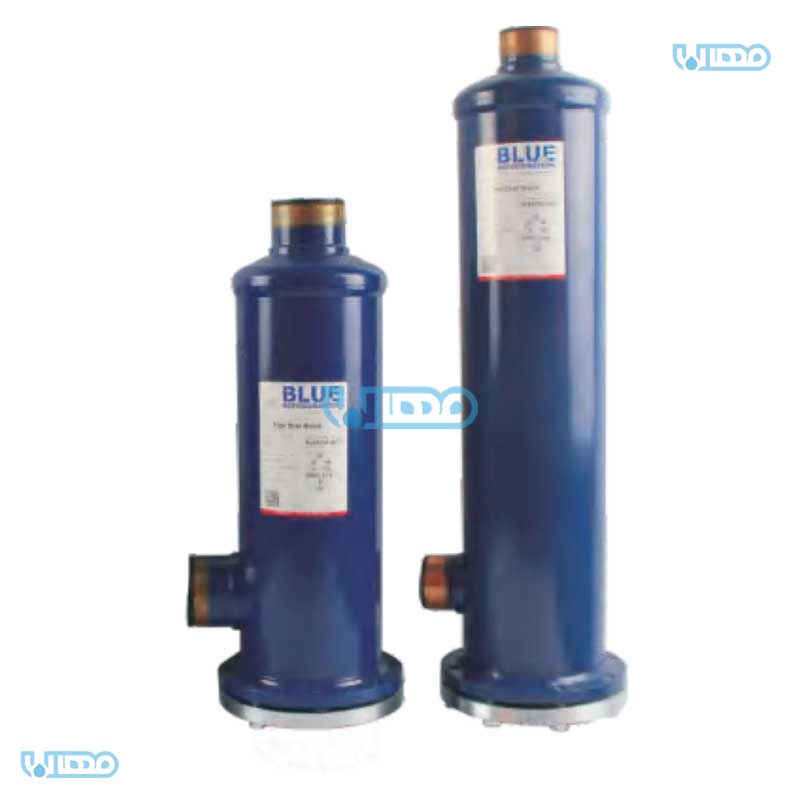

مزایای فیلتر درایر کستل

• حفاظت از کمپرسور و تجهیزات سیستم: جلوگیری از ورود رطوبت و ذرات معلق باعث کاهش فرسایش قطعات و افزایش عمر مفید کمپرسور می شود.
• جلوگیری از خوردگی و یخ زدگی: جذب رطوبت موجود در مبرد از تشکیل یخ و خوردگی داخلی سیستم جلوگیری می کند.
• افزایش بهره وری انرژی سیستم: پاکسازی مسیر مبرد و کاهش انسدادها باعث عملکرد بهینه و کاهش مصرف انرژی می شود.
• کاهش هزینه های تعمیر و نگهداری: با محافظت از تجهیزات، نیاز به تعمیرات و تعویض قطعات کمتر شده و هزینه های عملیاتی کاهش می یابد.
• عملکرد پایدار در شرایط مختلف دمایی و فشار: طراحی مقاوم فیلتر اجازه می دهد در محدوده دما و فشار متنوع، عملکرد سیستم بدون اختلال باقی بماند.
• سازگاری با انواع مبردها: مناسب برای مبردهای رایج صنعتی و تهویه مطبوع مانند R22، R134a، R410a و سایر مبردها.
• طول عمر بالای فیلتر: استفاده از مواد جاذب رطوبت با کیفیت و بدنه مقاوم باعث دوام بالای فیلتر و کاهش تعویض مکرر می شود.

معایب فیلتر درایر کستل

• افزایش افت فشار در سیستم: استفاده از فیلتر، به ویژه اگر کثیف یا با ظرفیت کمتر از نیاز سیستم باشد، ممکن است باعث افت فشار جزئی در مسیر مبرد شود.
• نیاز به تعویض دوره ای: مواد جاذب رطوبت پس از مدتی اشباع می شوند و فیلتر باید به موقع تعویض شود تا عملکرد سیستم کاهش نیابد.
• عدم توانایی حذف آلاینده های بسیار ریز: فیلتر درایر ساکشن عمدتاً ذرات و رطوبت را حذف می کند، اما قادر به حذف ذرات بسیار ریز یا آلاینده های شیمیایی نیست.
• هزینه اولیه خرید و نصب: نصب فیلتر با کیفیت بالا ممکن است هزینه اولیه بیشتری نسبت به فیلترهای ساده تر داشته باشد، هرچند این هزینه در طولانی مدت با کاهش تعمیرات جبران می شود.
• وابستگی به شرایط کاری سیستم: عملکرد بهینه فیلتر به دما، فشار و نوع مبرد وابسته است؛ در صورت استفاده خارج از محدوده مشخص، ممکن است کارایی کاهش یابد.

طراحی و ساخت فیلتر درایر کستل

فیلتر درایر کستل به گونه ای طراحی شده است که بتواند در سیستم های برودتی و تهویه مطبوع صنعتی و تجاری، رطوبت و ذرات معلق موجود در مبرد را به طور مؤثر حذف کند. طراحی مهندسی و ساخت دقیق این فیلتر باعث افزایش کارایی و عمر مفید تجهیزات می شود.

• طراحی بدنه: بدنه فیلتر درایر کستل از فولاد مقاوم با پوشش ضد خوردگی ساخته شده است تا در برابر فشارهای کاری بالا و شرایط محیطی مختلف پایدار باشد. شکل استوانه ای یا مخروطی آن، نصب آسان در مدار ساکشن کمپرسور را ممکن می کند و ورودی و خروجی استاندارد فیلتر، اتصال مطمئن و بدون نشت به سیستم برودتی را تضمین می کند.
• مواد جاذب رطوبت: داخل فیلتر از مواد جاذب رطوبت با کیفیت بالا مانند سیلیکا ژل استفاده می شود که توانایی جذب رطوبت موجود در مبرد را دارند. این مواد در محفظه ای قرار دارند که جریان مبرد به طور یکنواخت از آن عبور کند تا حداکثر جذب رطوبت انجام شود و از یخ زدگی و خوردگی در سیستم جلوگیری شود.
• فیلتر ذرات داخلی: فیلتر داخلی فیلتر درایر کستل ذرات معلق در مسیر مبرد را جدا می کند و مانع ورود آن ها به کمپرسور می شود. جنس و چگالی این فیلتر به گونه ای انتخاب شده است که ضمن حذف مؤثر ذرات، حداقل افت فشار در سیستم ایجاد شود و عمر مفید طولانی داشته باشد.
• طراحی عملکردی: این فیلتر قادر است در محدوده دمایی -40 تا 120 درجه سانتی گراد و فشار کاری تا 35 بار عملکرد پایدار داشته باشد. طراحی استاندارد و ماژولار آن باعث می شود تعویض مواد جاذب و فیلتر داخلی به راحتی انجام شود و همچنین با انواع مبردهای رایج مانند R22، R134a و R410a سازگار باشد. این ویژگی ها فیلتر درایر کستل را به انتخابی ایده آل برای سیستم های برودتی و تهویه مطبوع صنعتی و تجاری تبدیل می کند.

نکات مهم در نگهداری فیلتر درایر کستل

• بررسی دوره ای مواد جاذب رطوبت: مواد جاذب رطوبت پس از مدتی استفاده اشباع می شوند و توانایی جذب رطوبت را از دست می دهند. بررسی دوره ای و تعویض به موقع آن ها باعث حفظ کارایی سیستم و جلوگیری از یخ زدگی و خوردگی کمپرسور تبریدی می شود.
• کنترل فیلتر داخلی و ذرات معلق: فیلتر داخلی وظیفه حذف ذرات معلق از مسیر مبرد را دارد. گرفتگی یا تجمع ذرات باعث افزایش افت فشار و کاهش کارایی سیستم می شود. لازم است فیلتر داخلی به طور منظم بررسی و در صورت نیاز تعویض شود.
• بازرسی اتصالات و بدنه: اتصالات ورودی و خروجی و بدنه فیلتر باید از نظر نشتی، خوردگی و آسیب های مکانیکی بررسی شوند. هرگونه نشتی یا آسیب می تواند عملکرد فیلتر را مختل کند و باعث خسارت به سیستم شود.
• رعایت ایمنی هنگام باز و بسته کردن فیلتر: هنگام تعویض یا سرویس فیلتر، سیستم باید خاموش و فشار مبرد کاملاً تخلیه شده باشد تا از بروز خطرات احتمالی جلوگیری شود. رعایت این نکته ایمنی برای کارکنان و تجهیزات ضروری است.
• تعویض منظم طبق توصیه سازنده: پیروی از برنامه تعویض مواد جاذب و فیلتر داخلی بر اساس دستورالعمل سازنده باعث حفظ عملکرد بهینه و طولانی مدت سیستم می شود و هزینه های تعمیر و نگهداری را کاهش می دهد.
• حفظ محیط تمیز و محافظت از بدنه: فیلتر باید در محیطی تمیز نگهداری شود و از برخورد ضربه یا فشار به بدنه جلوگیری شود تا هیچ آسیب مکانیکی یا کاهش کارایی رخ ندهد.

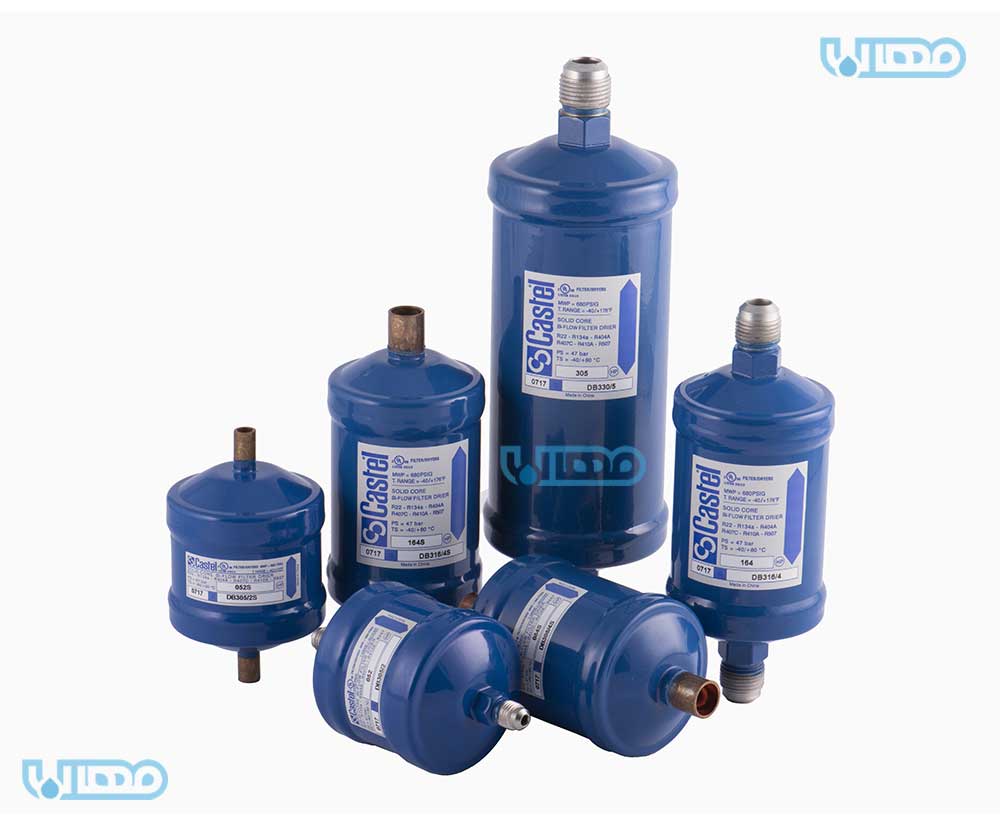

قیمت فیلتر درایر کستل

• ظرفیت و اندازه فیلتر: یکی از مهم ترین عوامل تعیین کننده قیمت، ظرفیت و ابعاد فیلتر است. سیستم های برودتی بزرگ و صنعتی نیاز به فیلترهایی با ظرفیت بالاتر دارند تا جریان مبرد با حجم زیاد بتواند به صورت مؤثر رطوبت و ذرات معلق را از مسیر خود جدا کند. هرچه ظرفیت فیلتر بیشتر باشد، مواد جاذب بیشتری نیاز است و بدنه بزرگ تر و مستحکم تری باید ساخته شود، که باعث افزایش قیمت می شود.
• جنس بدنه و کیفیت ساخت: جنس بدنه فیلتر نقش مهمی در قیمت دارد. بدنه های فولادی ساده نسبت به فولاد ضد زنگ یا آلیاژهای مقاوم در برابر خوردگی ارزان تر هستند، اما طول عمر و مقاومت کمتری دارند. فیلترهایی که با استانداردهای بین المللی و متریال باکیفیت ساخته می شوند، هزینه تولید بالاتری دارند، اما دوام و اطمینان بیشتری به سیستم برودتی می دهند.
• نوع و کیفیت مواد جاذب رطوبت و فیلتر داخلی: مواد جاذب رطوبت و فیلتر داخلی بخش کلیدی فیلتر درایر کستل هستند. کیفیت بالای مواد جاذب باعث جذب مؤثرتر رطوبت و جلوگیری از یخ زدگی و خوردگی می شود. همچنین فیلتر داخلی با تراکم و جنس مناسب طول عمر بیشتری دارد و افت فشار سیستم را کاهش می دهد. استفاده از مواد مرغوب و فناوری های نوین در تولید فیلتر، قیمت آن را افزایش می دهد، اما کارایی سیستم را به شدت بهبود می بخشد.
• برند و استانداردهای تولید: فیلترهای کستل از برندهای معتبر معمولاً گران تر هستند، زیرا کیفیت ساخت، کنترل کیفی دقیق، گارانتی و خدمات پس از فروش دارند. برندهای معتبر تضمین می کنند که فیلتر با استانداردهای بین المللی مانند ISO یا AHRI تولید شده و عملکرد پایدار در شرایط مختلف فشار و دما دارد.
• ویژگی های اضافی و سفارشی سازی: برخی فیلترها دارای امکانات اضافی مانند نشانگر رطوبت، طراحی ضد نشتی، یا قابلیت استفاده با انواع مبردها هستند. همچنین، اگر فیلتر به صورت سفارشی برای سیستم های خاص طراحی شود (مثلاً فشار کاری بالا یا دماهای بسیار پایین)، قیمت بالاتری خواهد داشت.
• شرایط بازار و هزینه های جانبی: عوامل اقتصادی مانند نرخ ارز، هزینه حمل و نقل و تعرفه های واردات و صادرات نیز بر قیمت فیلتر تأثیر می گذارند. همچنین، هزینه نصب، آموزش کارکنان و خدمات پس از فروش می تواند به قیمت تمام شده محصول اضافه شود.
